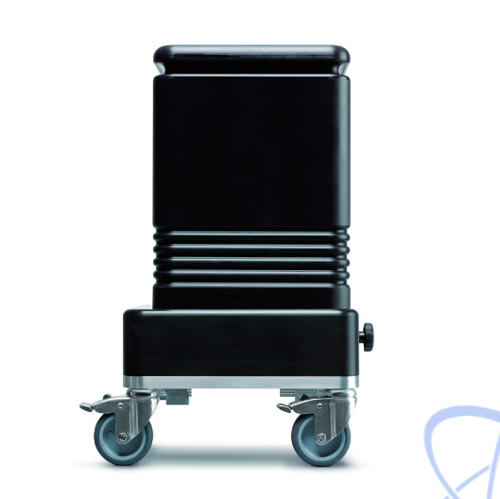

PD30 — система измерения частичных разрядов

Похожие товары

PD30 — система измерения частичных разрядов


Производитель
Гарантия
12 мес
Межповерочный интервал
24 мес
Артикул
27169
Оригинальный прибор

Под заказ

53 042 040 ₸Цена с НДС

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение системы измерения частичных разрядов PD30:

Измеритель частичных разрядов серий PD, PD/TD предназначены для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования, измерения высокого напряжения специальной формы инфранизкой частоты, измерения тангенса угла диэлектрических потерь (модификации с индексом TD).

Описание системы измерения частичных разрядов PD30:

Измерители выпускаются в следующих модификациях: PD30, PD60, PD90, PD94, PD120, PD200, PD/TD30, PD/TD60, PD/TD90, PD/TD94, PD/TD120, PD/TD200. Модификации PD/TD представляют собой комбинацию измерителя частичных разрядов серии PD и измерителя тангенса угла диэлектрических потерь серии TD.

Измерители идентичны по принципу действия и характеристикам и отличаются значением рабочего напряжения, габаритами и массой:

  • Системы PD30, PD/TD30 позволяют диагностировать кабели до 24 кВ;
  • Системы PD60, PD/TD60 позволяют диагностировать кабели до 44 кВ;
  • Системы PD90, PD/TD90 позволяют диагностировать кабели до 64 кВ;
  • Системы PD94, PD/TD94 позволяют диагностировать кабели до 66 кВ;
  • Системы PD120, PD/TD120 позволяют диагностировать кабели до 85 кВ;
  • Системы PD200, PD/TD200 позволяют диагностировать кабели до 140 кВ.

Все измерители специально разработаны для мобильного использования, имеют небольшой вес и специальные кейсы для транспортировки. Все оборудование может уместиться в багажнике обычного универсала, и не требует покупки дорогостоящей передвижной лаборатории и ее регистрации для проведения работ по испытаниям и диагностики, в то время как оборудование других компаний производителей из за его веса и габаритов неотделимо от приобретения специального автомобиля для его перевозки.

Система измерения частичных разрядов PD используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 140 кВ. Прибор производит измерение частичного разряда с определением места источника, непосредственная локализация частичного разряда по всей длине кабеля, в кабельных муфтах или на кабельных концевых заделках. Интенсивность ЧР измеряется в пКл и отображается на графике.

Измеритель PD30 работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителями применяются установки измерительные высоковольтные серии HVA (HVA28HVA30, HVA60, HVA90), генерирующие напряжение специальной формы инфранизкой частоты.

Пример измерительной схемы для кабеля 6,10 кВ при использовании установки HVA28 и модуля измерения ЧР PD30.

Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля. Многие энергоснабжающие организации и предприятия используют технологию измерени ЧР уже при приемо-сдаточных испытаниях, чтобы сразу выявить дефекты монтажа и локализовать повреждение КЛ.

Данная диагностика позволяет не только выявить участки СПЭ изоляции с развивающимися "водяными деревьями" до моменты выхода КЛ из строя, но также определить полости в изоляции из сшитого полиэтилена или отслаивания в токопроводящем слое:

  • Измерение уровня частичного разряда;
  • Программное обеспечение нашей собственной разработки b2 suite для обработки результатов и составления протоколов является ПОЛНОСТЬЮ АВТОМАТИЧЕСКИМ и не требует вмешательства;
  • Отображение ВСЕГО кабеля на дисплее установки с указанием места локализации источника ЧР;
  • Подавление помех, шумов, полная развязка от сетевого питания;
  • Подробная информация о месте локализации источника ЧР и величине (уровне) ЧР;
  • Графическое представление информации;
  • Перед началом измерений производится калибровка всей схемы измерений путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки измерителей.

Особенности использования системы измерения частичных разрядов PD120:

Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных методов неразрушающего контроля и оценки состояния изоляции кабеля кабеля.

Частичный разряд - это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого на-пряжения. Уровень ЧР измеряется в кулонах. С течением времени, периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения, позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР – неоднородные участки изоляции в соединительных и концевых кабельных муфтах.

Рис. 1. Система для измерения ЧР

Принцип действия измерителей основан на электрическом методе измерения характеристик частичных разрядов (ЧР) – измерении кажущегося заряда импульсов ЧР с помощью конденсатора связи, детектора частичных разрядов и цифрового осциллографа. Импульсы ЧР с конденсатора связи поступают на детектор, где происходит их аналого-цифровое преобразование. Затем данные в цифровом виде передаются по интерфейсу USB в персональный компьютер (ПК), где происходит обработка информации и заполнение базы данных. Текущие характеристики частичных разрядов в виде графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется протокол.

Принцип действия измерителей при измерении тангенса угла диэлектрических потерь (модификации с индексом TD) основан измерении напряжения на объекте, тока, протекающего через объект, и фазового угла между ними с последующей математической обработкой результатов измерений с помощью специализированного ПО, устанавливаемого на внешний персональный компьютер. Связь с внешним ПК осуществляется через интерфейс USB.

Основные узлы измерителей: конденсатор связи с высоковольтным фильтром, детектор частичных разрядов, цифровой осциллограф (реализованный программно на внешнем ПК), калибратор кажущегося заряда.

Установка определяет и записывает следующие параметры:

  • Калибровочный импульс (в соответствии с IEC60270). Перед началом измерений производится калибровка измерительной системы путем инжекции нормированного заряда с помощью калибратора кажущегося заряда типа CAL1B, входящего в комплект поставки измерителей;
  • Фоновые помехи, шумы и наводки (например на подстанции);
  • Напряжение зажигания (возникновения частичных разрядов (PDIV)). Чем ниже это значение, тем критичнее состояние кабеля;
  • Уровень частичных разрядов при напряжении от 1.0 до 1.7 Uo. Это значение содержит прямую информацию о повреждении;
  • Напряжение прекращения (гашения) частичных разрядов (PDEV) Разница между напряжениями гашения и зажигания ЧР позволяет сделать выводы о природе дефекта.

Процессом измерения и анализа полностью управляет в автоматическом режиме программное обеспечение b2 suite.

Определение мест повреждений методом измерения частичных разрядов включает в себя:

  • Измерение интенсивности и уровня частичных разрядов;
  • Программная автоматическая обработка измерений в режиме реального времени;
  • Отображение возникновения ЧР относительно фазы высокого напряжения позволяют сделать вывод также о характере повреждения изоляции, а не только его размерах;
  • Локализация местонахождения повреждения методом измерения частичных разрядов;
  • Локализация мест повреждений ЧР производится методом рефлектометрии;
  • Калибровка с локализацией муфт.

Программное обеспечение позволяет:

  • Определять значения ЧР (в пико кулонах) в режиме реального времени;
  • Строить диаграмму (карту) трассы кабельной линии с указанием места локализации ЧР;
  • Строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации.

На рисунке выше приведен пример протокола измерения ЧР. На верхнем рисунке мы видим возникающие ЧР, их интенсивность, в зависимости от фазы подаваемого высокого переменного напряжения. На нижнем четко различимы проблемы в изоляции кабеля (муфты) и их локализация (в метрах).

Технические характеристики системы измерения частичных разрядов PD30:

Параметр Значение
PD30 PD60 PD90 PD120
Напряжение Синус 1 – 24 kВ rms / 34 kВ peak 1 – 44 kВ rns/ 62 kВ peak 1 – 64 kВ rms / 90 kВ peak 1 - 85 kВ rms / 120 kВ peak
Частота 0,1 Гц
Ток 1 A
ВВ согласующая емкость Емкость 1 нФ
Размеры (мм) Д 300 x В 486 x Ш 250 Д 300 x В 880 x Ш 250 Д 300 x H 880 x Ш 250 Д 300 x В 880 x Ш 250
Вес 29 кг 17,2 кг 21,2 кг 24,7 кг
ВВ фильтр Емкость 4 нФ 1 нФ 1 нФ 1 нФ
Размеры (мм) встроен Д 300 x В 720 x Ш 250 Д 300 x В 770 x Ш 250 Д 300x В 790 x Ш 250
Вес встроен 15 кг 32 кг 33 кг
Диапазон скорости распространения импульса ЧР 10 - 150 м/мкс
Максимальная длина линии 100 kм
Фоновый уровень ЧР < 10 пКл
Погрешность определения места повреждения кабеля 1%
Разрешение определения места повреждения кабеля 0,1 пКл | 0,1 м
Входной импеданс 10 kΩ / 50 пФ
Полоса пропускания импульсов ЧР 100 MГц | Аналоговый фильтр
Частота дискретизации 200 MГц
Усиление при обработке сигнала 0 - 52 dB (1 канал) | 0 - 72 dB (2-ой канал)
Окружающая среда Температура хранения - 20°C до + 65°C
Температура использования - 5°C до + 45°C
Наименование Количество
1 Система измерения частичных разрядов PD30 1
2 Кабель соединительный 3
3 Кабель высоковольтный 1
4 Кабель заземления 2
5 Кабель USB 1
6 Кабель питания 1
7 Калибратор кажущегося заряда CAL1B 1
8 Кейс для транспортировки 1
9 ПО «b2 Suite» 1
10 Конвертер RS-232/USB 1
11 USB-накопитель 1
12 Руководство по эксплуатации 1
13 Методика поверки 1

Дополнительная комплектация PD30:

(Поставляется по отдельному заказу)

Наименование
1. Ноутбук Dell
