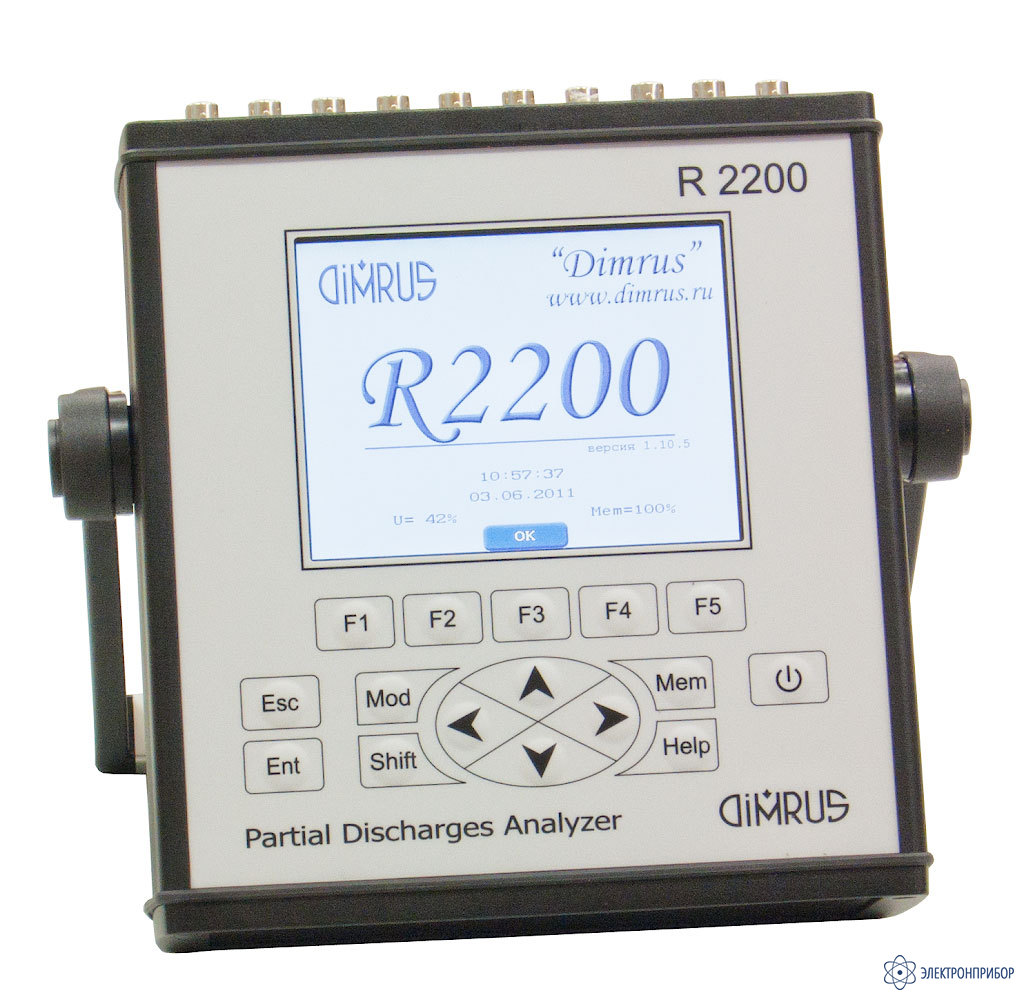

Назначение измерителя частичных разрядов в изоляции R2200:
Переносной многоканальный прибор марки R2200 предназначен для регистрации и анализа распределения частичных разрядов в изоляции различного высоковольтного оборудования – трансформаторов, кабельных линиях, электрических машинах и т. д.
Наличие в приборе максимально возможного комплекта аппаратных и программных средств отстройки от импульсных помех делают данный прибор одним из самых эффективных из имеющихся в настоящее время на рынке.
Принцип действия прибора R2200 существенно отличается от работы стандартных осциллографов, которые также используются в практике исследования частичных разрядов. Основное различие состоит в том, что в приборе R2200, сразу же, на аппаратном уровне, в режиме реального времени, решается вопрос о том, является ли данный импульс следствием возникновения частичных разрядов в контролируемом оборудовании, или он имеет другую природу возникновения. Благодаря этому пользователь принимает участие только в процедуре анализа распределения импульсов, что оптимизирует процесс диагностики.
Особенности измерителя частичных разрядов в изоляции R2200:
Пользователь может самостоятельно конфигурировать измерительную часть прибора для работы в режиме реального времени, используя:
- матрицы перенаводки импульсов с фазы на фазу внутри объекта;
- разницу во времени прихода импульсов (Time of Arrival), с разрешением в 2 нс;
- контроль полярности импульсов по нескольким каналам одновременно;
- встроенные каналы контроля шумовых сигналов.
Использование этих алгоритмов анализа позволяет разделять место возникновения частичного разряда, максимально учитывая конструктивные и эксплуатационные особенности высоковольтного оборудования различного типа.
Уникальной отличительной особенностью прибора R2200, отсутствующей в приборах производства других фирм, является наличие встроенной экспертной системы «PD-Expert».
Использование в «PD-Expert» набора различных способов представления и анализа распределения частичных разрядов, включая «TFP» (Time Frequency Plane), а также наличие встроенной базы образов дефектов, позволяет выявлять и дифференцировать различные типы и места возникновения дефектов в изоляции.
При помощи встроенного в прибор R2200 рефлектометра, использующего импульсы от частичных разрядов в качестве зондирующих, можно локализовать места ухудшения изоляции в работающих кабельных линиях. Достоинством такого метода рефлектографии является возможность проведения диагностирования на работающей линии, без снятия напряжения.
Для удобства практического использования прибор R2200 имеет три типа синхронизации измерений параметров ЧР - от внешнего источника сигнала промышленной частоты, от синусоидальной составляющей в сигнале первого канала, а также от внутреннего генератора.
Прибор марки R2200 предназначен для использования подготовленным персоналом в условиях научных центров и лабораторий, производственных цехов и в полевых условиях. Прибор может применяться в условиях воздействия повышенных электромагнитных полей промышленной частоты - на распределительных подстанциях.
В состав поставки прибора R2200 входит калибровочный генератор GKI-2 и набор различных датчиков для измерения частичных разрядов, достаточный для проведения диагностики различного высоковольтного оборудования.
