Назначение прибора AR-100:

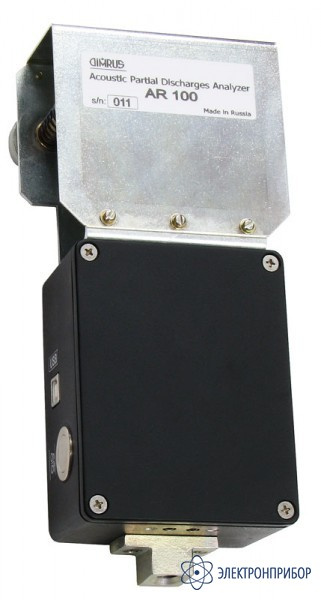

Прибор AR-100 предназначен для периодического мониторинга частичных разрядов в высоковольтном оборудовании под рабочим напряжением. Он может быть использован для оценки уровня и распределения частичных разрядов в изоляции измерительных трансформаторов тока и напряжения.
При помощи изолирующей штанги прибор AR-100 поднимается к верхней стальной части измерительного трансформатора, находящейся под рабочим напряжением. Фиксация прибора осуществляется при помощи двух магнитов, имеющих пружины, расположенных с двух сторон акустического датчика, также имеющего свой магнит.
После этого AR-100 автоматически через заданный интервал времени включается на однократную или периодическую регистрацию частичных разрядов. Все выполненные замеры сохраняются в памяти прибора с указанием времени проведения регистрации.
После завершения всего цикла регистрации частичных разрядов, определяемой персоналом по погасанию яркого светодиода, прибор AR-100 также при помощи изолирующей штанги снимается с контролируемого оборудования. Зарегистрированная информация по USB передается в компьютер, где анализируется и архивируется при помощи программного обеспечения Атлант-ДБ, входящего в состав поставки прибора.
