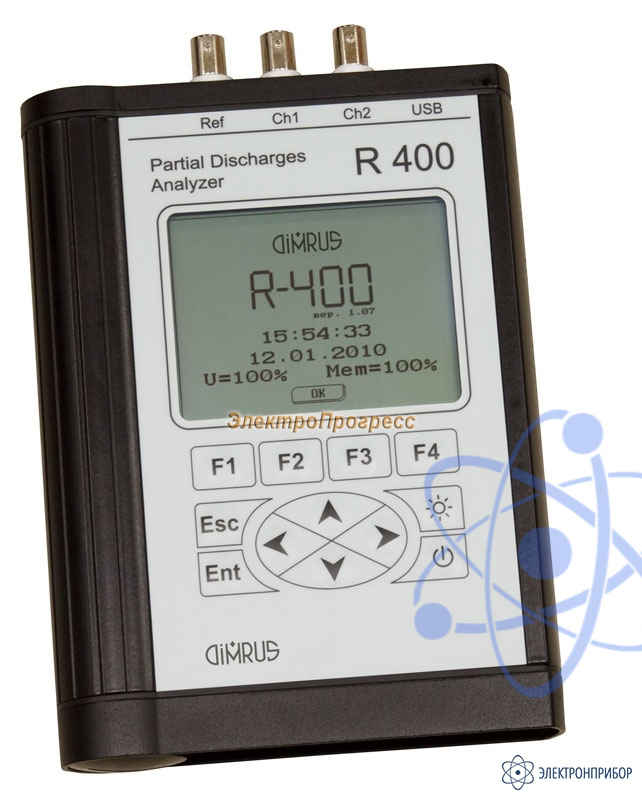

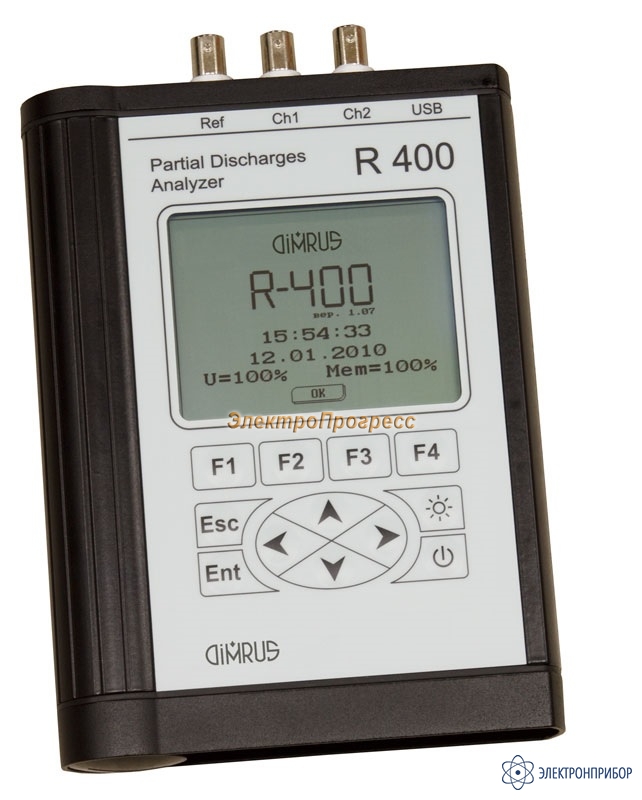

Назначение прибора R-400:
Измерительный прибор марки R-400 является компактным и дешевым решением для периодического контроля состояния высоковольтной изоляции по частичным разрядам в условиях эксплуатации. Он предназначен для регистрации ЧР при помощи емкостных, индуктивных или трансформаторных датчиков. Сфера практического применения прибора R-400 - оперативный контроль уровня частичных разрядов в маслонаполненных вводах трансформаторов, электродвигателях, ячейках КРУ, кабельных линиях и соединительных муфтах.
Особенности прибора R-400:
В высоковольтном оборудовании всегда много различных высокочастотных помех, снижающих общую достоверность диагностики состояния изоляции по уровню ЧР. Поэтому, для повышения информативности проведения измерений и принятия диагностических решений в R-400 реализован целый ряд способов защиты от помех:
- В первую очередь, это достаточно широко применяемые методы регистрации импульсов от ЧР с использованием фазовых и амплитудных окон. Для фазовой привязки режима регистрации в приборе имеется специальный вход для опорного сигнала, источником которого может быть даже просто отрезок провода;
- Во-вторых, это использование эффективных аппаратных методов селекции входных импульсов по форме, длительности импульса и паузы;
- Помехозащищенность регистрации частичных разрядов существенно повышает наличие в приборе дополнительного шумового канала. Наличие синхронного сигнала на входе этого канала блокирует регистрацию текущего импульса.
Индикация о распределении частичных разрядов, зарегистрированных прибором, производится на графическом экране с разрешением 320 x 240 точек. Текущий замер уровня частичных разрядов можно записать в энергонезависимую память и, в дальнейшем, более подробно просмотреть на экране компьютера. Сохранять в памяти можно как интегральные параметры ЧР, например общую интенсивность, так и матрицу распределения ЧР по фазе и амплитуде.
