Назначение прибора R-500:
Проблемы с изоляцией статоров высоковольтных электродвигателей, за исключением аварийных механических повреждений, не возникают мгновенно. Разрушению изоляции предшествует достаточно длительный период времени, когда в месте будущего дефекта изоляции возникают микроразряды, уровень которых постепенно возрастает. Для своевременного обнаружения этих разрядов и оценки скорости их увеличения предназначен предлагаемый прибор контроля ЧР. Многоканальный прибор R-500 позволяет контролировать состояния изоляции электрических машин в режиме постоянного мониторинга. Прибор монтируется в щит управления, имеет малые габариты, просто подключается к существующим цепям контроля температуры обмотки статора.
Через заданные интервалы времени прибор автоматически контролирует наличие частичных разрядов по каждому каналу (всего до 15), рассчитывает интенсивность частичных разрядов, сравнивает с допустимыми значениями, хранящимися в памяти. При превышении аварийного порога интенсивности частичных разрядов прибор R-500 может произвести отключение оборудования от сети, или по каналу связи выдать информацию в систему более высокого уровня. При тревожном уровне интенсивности частичных разрядов производится включение сигнализации. Прибор контролирует скорость нарастания интенсивности ЧР за период времени до нескольких лет, и при большой скорости изменения уровня ЧР также происходит срабатывание защиты.
С целью повышения помехозащищенности и достоверности работы в R-500 реализовано несколько оригинальных алгоритмов, позволяющих надежно выделять импульсы частичных разрядов при высоком уровне внешнего электромагнитного шума. Каждый период питающей сети разбивается на 24 временные зоны, в которых производится раздельный подсчет импульсов ЧР разной амплитуды. Каждый импульс ЧР проверяется по длительности, наличию колебаний, сравнивается по амплитуде с шумовым каналом. С прибором поставляется переходный блок, который позволяет регистрировать импульсы ЧР с датчиков температуры, заложенных в обмотки статора.
Основные технические параметры прибора R-500:
| Параметр | Значения |
| Количество каналов регистрации сигналов ЧР | 15 |
| Частота регистрируемых импульсов ЧР, МГц | 1,0 - 10,0 |
| Динамический диапазон регистрируемых частичных разрядов, db | 69 |
| Время полного цикла контроля всех каналов, мин | 2 - 15 |
| Объем энергонезависимой памяти для хранения информации, Mб | 2 |
| Управление сигнализацией и блокировкой (сухой контакт) | 5А, 220В |
| Порты внешней связи прибора | RS485, 4-20mA |
| Габаритные размеры прибора, мм | 210 x 180 x 80 |
| Вес прибора в упаковке без датчиков, кг | 3 |

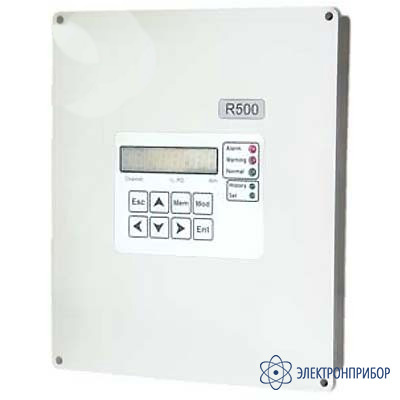

Прибор R-500 предназначен для преимущественного использования в стационарном варианте и выпускается в корпусе, приспособленном для щитового монтажа. Благодаря своим малым габаритам он может легко переноситься с объекта на объект, т. е. допускается его использование в качестве эффективного переносного прибора.
