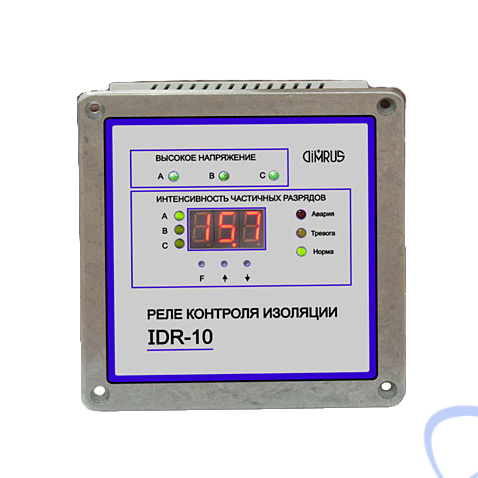

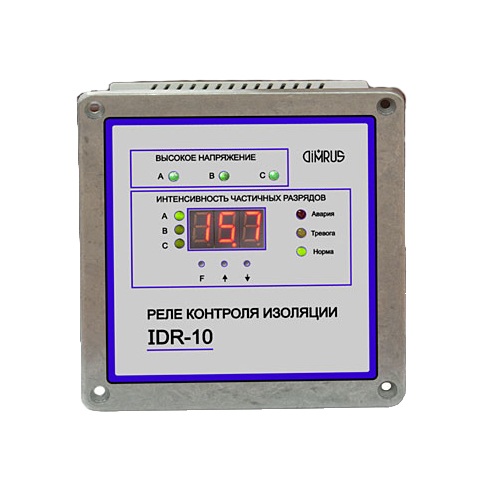

Назначение реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий IDR-10:
Реле IDR-10 может быть использовано для мониторинга технических параметров:
- Изоляции обмотки статоров турбо- и гидрогенераторов, высоковольтных моторов;
- Изоляции шин КРУ 6 ÷ 36 кВ, ячеек, отходящих кабельных линий, объектов;
- Изоляции кабельных линий с рабочим напряжением 6 кВ и выше.
Оценка технического состояния изоляции высоковольтного оборудования осуществляется на основе измерения и анализа распределения частичных разрядов. Данный метод оперативной диагностики состояния изоляции является универсальным и очень чувствительным, позволяющим выявлять дефекты в изоляции на самых ранних стадиях их развития.
При помощи встроенных в реле IDR-10 алгоритмов производится расчет интегральной мощности разрядов, что более точно отражает опасность выявленного дефекта. Это позволяет точнее настраивать порог срабатывания выходного реле.
Уникальной возможностью IDR-10 является автоматизированное экспертное определение типа дефекта, выявленного в изоляции. Для этого результаты измерений частичных разрядов обрабатываются при помощи встроенной экспертной системой «PD-Expert», распознающей образ дефекта. Также производится версия реле со встроенной экспертной системой.
Достоинством работы реле IDR-10 является также то, что оно выполняет стандартные функции индикатора наличия напряжения на контролируемых шинах. При помощи свечения трех светодиодов реле показывает наличие высокого напряжения в фазах даже при отсутствии оперативного напряжения питания.
