Назначение переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:
Измерительная система CPDA-30 предназначена для оперативной диагностики, поиска и локализации мест возникновения дефектов в изоляции на основании измерения и анализа частичных разрядов (ЧР) и применима для контроля изоляции во всех типах кабелей высокого напряжения. Установка CPDA-30 может быть использована при испытании вводимых в эксплуатацию новых кабельных линий, и для проведения анализа состояния старых кабелей, находящихся в эксплуатации.
Особенности переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:
- Неразрушающая оперативная диагностика изоляции кабеля, концевых и соединительных муфт;
- Использование максимально чувствительного метода анализа частичных разрядов;
- Локация мест возникновения дефектов в линии;
- Встроенное измерение тангенса угла потерь в изоляции кабельной линии;
- Минимальные габариты за счет использования затухающего переменного напряжения (DAC);
- Портативная система, не имеющая аналогов по габаритам и стоимости;
Особенности работы переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:
Управление процессом проведения измерений, в целях безопасности, производится дистанционно с ноутбука, с использованием стандартного беспроводного интерфейса WI-FI. Хранение, анализ и обработка сигналов ЧР осуществляется в ноутбуке и может проводиться как на месте испытаний, так и в офисе.
Для проведения диагностики состояния изоляции кабельная линия в течение нескольких секунд заряжается небольшим током от встроенного источника до заданного значения напряжения, а затем через резонансную катушку разряжается с помощью электронного переключателя на землю.
В результате в цепи, состоящей из емкости контролируемого кабеля и индуктивности катушки, возникает резонансный процесс. На кабельную линию воздействует синусоидальное затухающее переменное напряжение (DAC) с частотой колебаний от 50 Гц до 1000 Гц, в зависимости от емкости испытуемого объекта (длины кабельной линии).
Осциллирующее (затухающее) напряжение воздействует на испытуемый объект менее одной секунды, поэтому не оказывает отрицательного влияния на состояние изоляции и не повреждает кабель.
Техническое состояние кабельной линии определяется по результатам измерения и анализа разрядов при помощи встроенной экспертной системы «PD-Expert». Оцениваются следующие параметры:
- Наличие и уровень частичных разрядов;
- Напряжение возникновения разрядов;
- Место возникновения разрядов;
- Тип дефекта в изоляции;
- Тангенс угла потерь в изоляции.
Анализ и оценка характерных параметров частичных разрядов и локализация места возникновения позволяют выработать критерии для дальнейшего обслуживания или замены кабелей.
Состав переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-30:

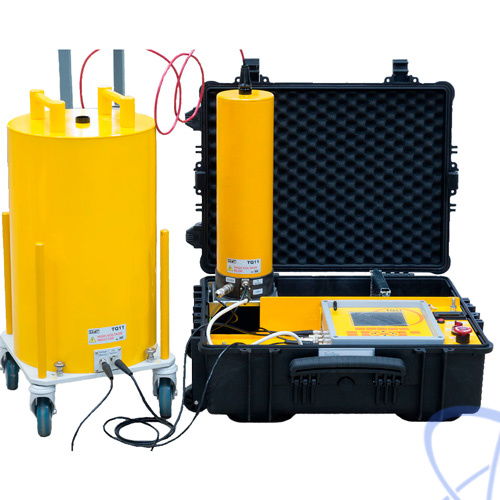

Cистема CPDA-30 состоитсостоит из высоковольтного блока в транспортном чемодане, дополнительной индуктивности и управляющего ноутбука.
Высоковольтный блок включает в себя:
- Источник с электронным переключателем. Перед проведением измерений источник переводится в рабочее вертикальное положение;
- Сетевой блок зарядки и аккумуляторы, стационарно смонтированные в общем чемодане;
- Измерительный контроллер, который имеет экран и клавиатуру, и позволяет, при необходимости, управлять процессом испытаний кабельной линии.
Дополнительная индуктивность служит для получения переменного затухающего напряжения за счет создания в контролируемом кабеле резонансного режима работы. Внутри индуктивности находится делитель для регистрации частичных разрядов в кабельной линии.
