Назначение прибора R2100:
Прибор R2100 является современным микропроцессорным устройством, позволяющим решать одну из наиболее сложных задач современной диагностики высоковольтного оборудования - контролировать состояние изоляции по уровню частичных разрядов.

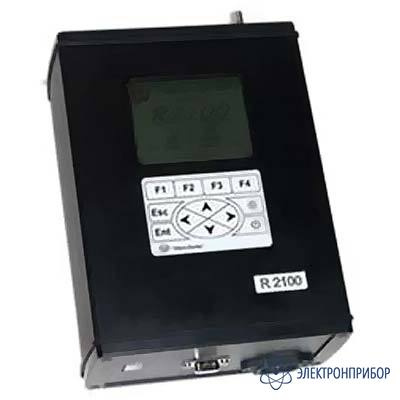

Прибор R2100 предназначен для использования в условиях исследовательских лабораторий, производственных цехов и открытых распределительных подстанций. Прибор имеет металлический защитный корпус, обеспечивающий защиту от пыли и брызг. Управление прибором осуществляется при помощи пленочной герметизированной клавиатуры.
Особенности прибора R2100:
Прибор марки R2100 имеет 12 измерительных каналов (каналы 1- 12) для замера частичных разрядов, 1 шумовой и 1 референсный канал. Все каналы изолированы, имеют идентичные токовые цепи, имеют защиту от помех и фильтрацию верхних частот. Прибор R2100 фиксирует сигналы с частотой в пределах 0,5 МГц - 10 МГц.
R2100 получает данные о частичных разрядах в виде трехмерного фазораспределенного сигнала - импульс частичного разряда рассчитывается как функция амплитуды импульса и фазы 60(50) Гц. Он имеет 48 фазовых окон (по 7,5 град) и амплитудный динамический диапазон около 75 дБ, распределенный на 32 амплитудных окна.
Прибор также регистрирует до 3-х рефлектограмм для каждого канала, с разным порогом срабатывания. Порог срабатывания определяется автоматически по уровню амплитуды ЧР или указанного в настройках прибора.
Данные могут храниться во внутренней памяти прибора в виде трехмерных матриц и/или в сокращенной форме в виде интегрального множества извлеченного из этих матриц. Если по каналу производился запуск рефлектомера, то к замеру дописываются рефлектограммы.
