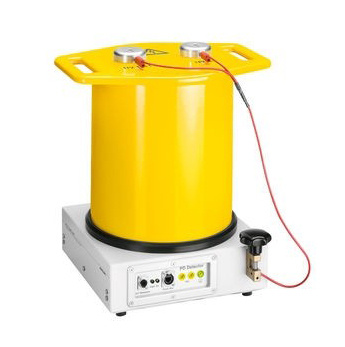

Назначение системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60:
Портативная система диагностики ЧР PD-TaD 60 в сочетании с СНЧ-генератором предназначена для диагностики кабелей, кабельных муфт методом измерения уровня частичных разрядов на частоте 0,1 Гц и измерения коэффициента диэлектрических потерь (одновременно с измерением частичных разрядов). Измерения коэффициента диэлектрических потерь проводится только при наличии данной функции в СНЧ-установке, таких как FRIDA TD или VIOLA TD.
Прибор PD-TaD 60 очень компактный, при этом, в нем совмещены два наиболее эффективных и доказавших свою надежность метода оценки степени старения кабелей низкого и среднего напряжения и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь.
Возможность одновременного проведения измерения ЧР и коэффициента диэлектрических потерь дает значительную экономию времени и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты).
Прибор PD-TaD 60 легкий и очень прочный, он идеально подходит для работы в полевых условиях. Комплектующие и соединительный кабель размещены в прочном транспортировочном кейсе, удобном для переноски.
Возможности системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60 c установками FRIDA TD и VIOLA TD:
- Оценка диэлектрического состояния изоляции, регистрация ЧР;
- Поиск дефектов кабельной изоляции;
- Оптимизированное испытание установленным напряжением с сокращением длительности;
- испытания для кабеля в хорошем состоянии;
- Сокращение длительности измерения благодаря одновременному измерению тангенса;
- Дельта и на ЧР;
- Более эффективное обнаружение скрытых повреждений (например влажных муфт) благодаря одновременному мониторингу значений тангенса дельта и активности ЧР.
