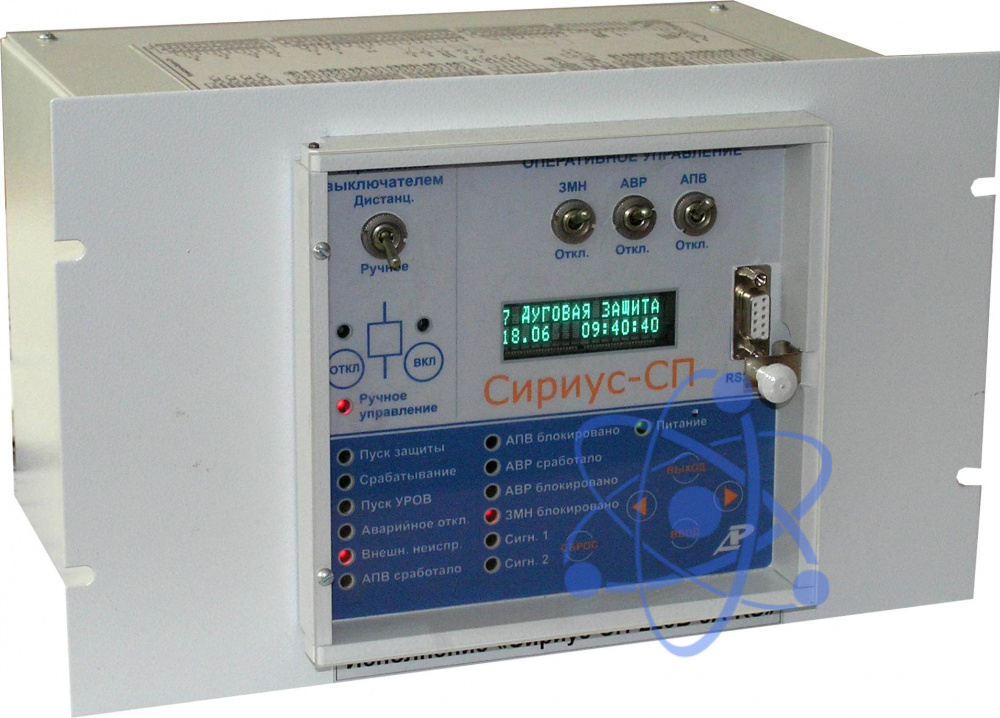

Описание микропроцессорного устройства защиты секционирующего пункта Сириус-СП:
Микропроцессорное устройство защиты Сириус-СП предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации секционирующих пунктов напряжением 6–35 кВ.
Функции защиты микропроцессорного устройства защиты секционирующего пункта Сириус-СП:
- Четырехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов. Любая из ступеней МТЗ может быть выполнена направленной;
- Автоматический ввод ускорения любой из ступеней МТЗ при любом включении выключателя;
- Защита минимального напряжения (ЗМН);
- Защита от повышения напряжения (ЗПН);
- Защита от обрыва фазы питающего фидера (ЗОФ);
- Защита от однофазных замыканий на землю (ОЗЗ).
Функции автоматики микропроцессорного устройства защиты секционирующего пункта Сириус-СП:
- Операции отключения и включения выключателя по внешним командам. Защита «от прыгания» выключателя;
- Исполнение внешних сигналов аварийного отключения: дуговой защиты и двух защит с программируемым названием;
- АВР с действием на свой выключатель при пропадании напряжения с одной из сторон;
- Автоматическое восстановление нормального режима (АВНР) с действием на выключатель совмещенного секционирующего пункта при восстановлении напряжения;
- Формирование сигнала УРОВ при отказах своего выключателя;
- Одно-, двух-, трех- или четырехкратное АПВ.
Дополнительные сервисные функции микропроцессорного устройства защиты секционирующего пункта Сириус-СП:
- Определение вида и расстояния до места повреждения при срабатывании МТЗ;
- Фиксация токов и напряжений в момент аварии;
- Измерение времени срабатывания защиты и отключения выключателя;
- Встроенные часы-календарь;
- Измерение текущих фазных токов, напряжений, мощности;
- Дополнительные реле и светодиоды с функцией, программируемой пользователем;
- Цифровой осциллограф;
- Регистратор событий.
Эксплуатационные возможности микропроцессорного устройства защиты секционирующего пункта Сириус-СП:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
