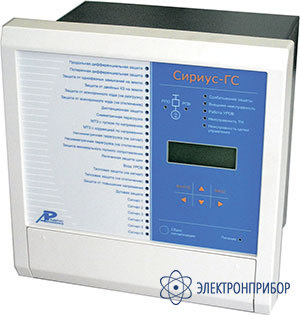

Назначение устройства Сириус-ГС:
Микропроцессорное устройство защиты Сириус-ГС предназначено для защиты статорных цепей турбо- и гидрогенераторов малой и средней мощности (до 160 МВт), работающих на сборные шины. Устройство может также применяться как составная часть защиты блока генератор-трансформатор.
Устройство управляет высоковольтным выключателем 3 - 35 кВ, но не включает в себя функцию синхронизации, поэтому подразумевается использование его совместно с внешним синхронизатором или в режиме ручной синхронизации.
Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций.
Особенности устройства Сириус-ГС:
- Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики;
- Применение в устройстве модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала;
- Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Эксплуатационные возможности устройства Сириус-ГС:
- Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- Ввод и хранение уставок защит и автоматики;
- Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- Контроль и индикацию неисправностей во вторичных цепях ТН;
- Определение вида повреждения;
- Передачу параметров аварии, ввод и изменение уставок по линии связи;
- Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции защиты, выполняемые устройством Сириус-ГС:
- Продольная дифференциальная защита;
- Поперечная дифференциальная защита;
- Защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками;
- Защита от двойных замыканий на землю;
- МТЗ с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U1) или двух (по U1 и U2) пусковых органов по напряжению);
- Защита от симметричных перегрузок;
- МТЗ с коррекцией по напряжению;
- Две защиты от асинхронного режима (от потери возбуждения);
- Защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна – с действием на сигнал);
- Защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ – защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X);
- Дистанционная защита (с круговой характеристикой с центром, смещенным в I квадрант относительно начала координат на плоскости R/X);
- Логическая защита шин;
- Тепловая защита;
- Защита максимального напряжения;
- Резервная защита генератора от снижения частоты.
Функции автоматики, выполняемые устройством Сириус-ГС:
- Операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
- Исполнение внешних сигналов аварийного отключения: дуговой защиты и до восьми внешних защит с программируемым названием;
- Блокировка при неисправностях в цепях напряжения (БНН);
- Формирование сигнала УРОВ при отказах своего выключателя;
- Исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.
Дополнительные сервисные функции устройства Сириус-ГС:
- Определение вида повреждения;
- Фиксация токов и напряжений в момент аварии;
- Измерение времени срабатывания защиты и отключения выключателя;
- Два набора уставок;
- Встроенные часы-календарь;
- Возможность встраивания устройства в систему единого точного времени станции или подстанции;
- Измерение текущих фазных токов, напряжений, мощности;
- Дополнительные реле и светодиоды с функцией, программируемой пользователем;
- Технический учет активной и реактивной электроэнергии;
- Цифровой осциллограф;
- Регистратор событий;
- Три независимых интерфейса линии связи.
