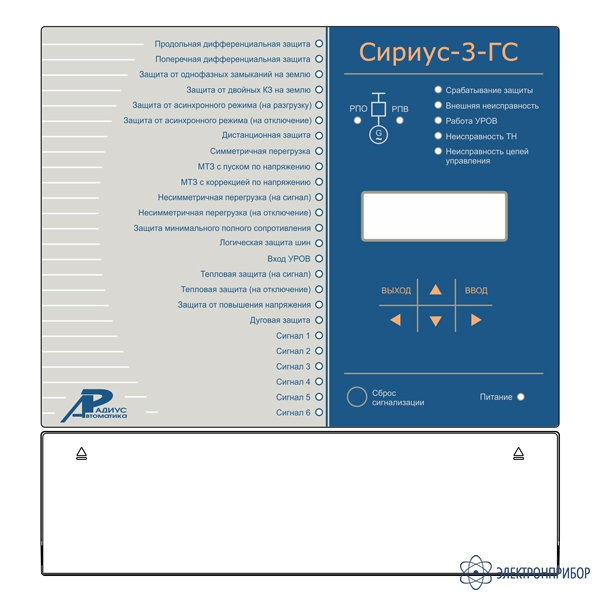

Описание микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:
Микропроцессорное устройство защиты Сириус-3-ГС предназначено для защиты статорных цепей турбо- и гидрогенераторов малой и средней мощности (до 160 МВт), работающих на сборные шины. Устройство может также применяться как составная часть защиты блока генератор-трансформатор.
Функции защиты микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:
- продольная дифференциальная защита (ANSI 87G);
- поперечная дифференциальная защита;
- защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками (ANSI 64G/67N);
- защита от двойных замыканий на землю;
- МТЗ с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U1) или двух (по U1 и U2) пусковых органов по напряжению) (ANSI 50/51);
- защита от симметричных перегрузок (ANSI 49G);
- МТЗ с коррекцией по напряжению (ANSI 50V/51V);
- защита от асинхронного режима с потерей возбуждения (ANSI 40);
- защита от асинхронного режима без потери возбуждения (ANSI 78);
- защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна – с действием на сигнал) (ANSI 46);
- защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ - защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X) (ANSI 21);
- дистанционная защита (с круговой характеристикой с центром, смещенным в I квадрант относительно начала координат на плоскости R/X) (ANSI 21);
- логическая защита шин;
- тепловая защита (ANSI 49RMS);
- защита максимального напряжения (ANSI 59);
- защита минимального напряжения (ЗМН) (ANSI 27);
- защита генератора от снижения частоты (ANSI 81U);
- защита от повышения частоты (ЗПЧ) (ANSI 81H);
- защита от обратной мощности (ANSI 32P).
Функции автоматики микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:
- операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
- исполнение внешних сигналов аварийного отключения: дуговой защиты и до восьми внешних защит с программируемым названием;
- блокировка при неисправностях в цепях напряжения (БНН);
- формирование сигнала УРОВ при отказах своего выключателя;
- исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.
Дополнительные сервисные функции микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:
- определение вида повреждения; фиксация токов и напряжений в момент аварии;
- измерение времени срабатывания защиты и отключения выключателя;
- два набора уставок;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов, напряжений, мощности;
- дополнительные реле и светодиоды с функцией, программируемой пользователем;
- технический учет активной и реактивной электроэнергии;
- цифровой осциллограф;
- регистратор событий;
- три независимых интерфейса линии связи.
Эксплуатационные возможности микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- контроль и индикацию неисправностей во вторичных цепях ТН;
- определение вида повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Варианты исполнения микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:
Устройство Сириус-3-ГС доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-3-ГС-nn-ss», где
«Сириус-3-ГС» - фирменное название устройства;
nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).
Пример записи обозначения устройства «Сириус-3-ГС» с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-3-ГС-220В-И3».
