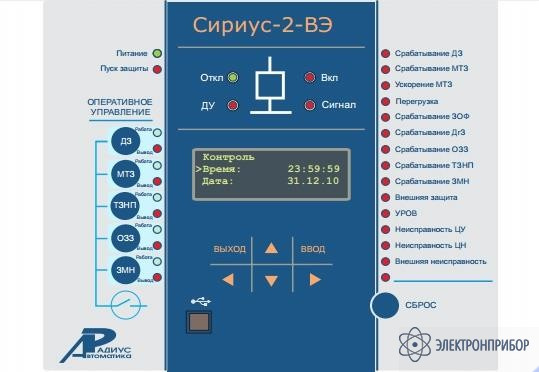

Назначение устройства микропроцессорной защиты Сириус-2-ВЭ:
Микропроцессорное устройство защиты Сириус-2-ВЭ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации рабочих и резервных вводов секций 6-10 кВ, трансформаторов 6-10/0,4 кВ, трансформаторов частичного заземления нейтрали, двигателей и кабельных линий 6-10 кВ электрических станций и других объектов электроэнергетики.
Особенности устройства микропроцессорной защиты Сириус-2-ВЭ:
- выполнение функций защит, автоматики, управления и сигнализации;
- местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики,
- выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
- осциллографирование аварийных событий с возможностью гибкой настройки состава аналоговых и дискретных сигналов, условий пуска, длины и количества осциллограмм;
- регистрация событий;
- регистрация срабатываний;
- счетчики пусков и срабатываний защит и автоматики;
- регистратор максимальных значений токов и напряжений;
- отображение текущих параметров сети (токи, напряжения, частота);
- наличие назначаемых светодиодов, реле и дискретных входов с возможностью подключения к определенным точкам функциональных схем алгоритмов;
- возможность работы сигнализации в непрерывном или импульсном режиме;
- наличие интерфейса связи USB для подключения к компьютеру;
- наличие двух независимых интерфейсов связи (RS-485) для встраивания устройства в АСУ;
- непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
- блокировка выходных реле при неисправности устройства для исключения ложных срабатываний;
- гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям;
- защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока;
- в устройстве предусмотрены календарь и часы астрономического времени с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.
