Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.
Описание:

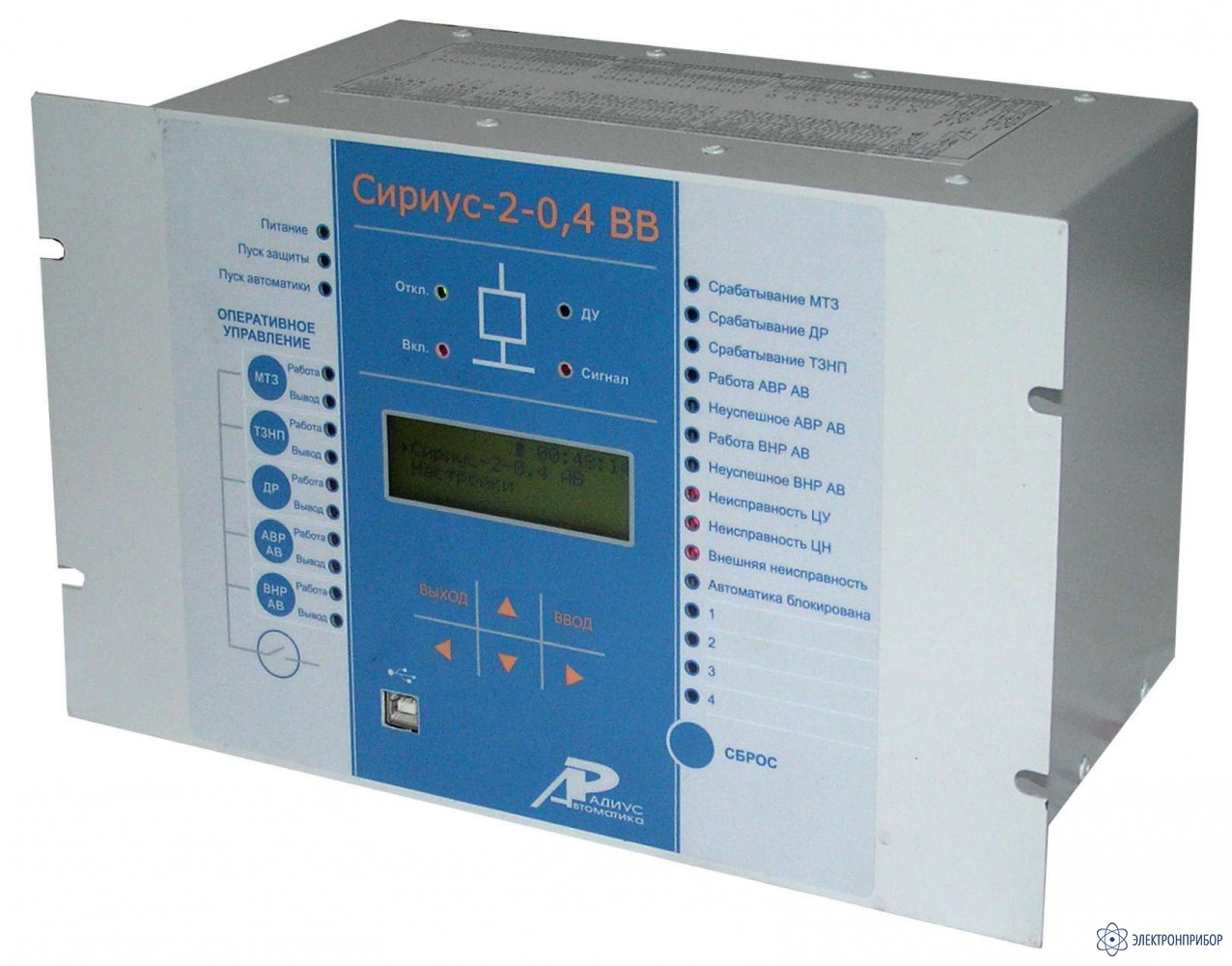

Микропроцессорное устройство «Сириус-2-0,4 ВВ» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации рабочих вводов секций 0,4 кВ комплектных трансформаторных подстанций, щитов собственных нужд электростанций, промышленных предприятий и других объектов.
Устройство может применяться для выполнения функций АВР секционного выключателя системы шин 0,4 кВ при исчезновении питания на одном из рабочих вводов с возможностью ручного или автоматического восстановления исходной схемы при восстановлении питания на отключенном вводе.
Устройство имеет в своем составе функции дальнего резервирования (ДР) при отказе защит или выключателей отходящих от шин 0,4 кВ линий, а также функции блокировки максимальной токовой защиты (БМТЗ) при пусках и самозапусках электродвигателей.
Особенности:
Устройство обеспечивает выполнение следующих функций управления:
- оперативное управление выключателем рабочего ввода секции 0,4 кВ;
- оперативное управление секционным выключателем 0,4 кВ.
Устройство обеспечивает сигнализацию следующих событий:
- срабатывание внутренних защит устройства;
- срабатывание внешних защит;
- самопроизвольное отключение ВВ;
- срабатывание АВР СВ;
- срабатывание ВНР СВ;
- обнаружение неисправности устройства;
- обнаружение неисправности цепей управления ВВ и СВ;
- обнаружение неисправности цепей напряжения;
- состояние оперативно введенной в работу автоматики;
- заблокированное состояние автоматики при обнаруженных внешних неисправностях;
- обнаружение внешних неисправностей;
- обнаружение задания неверной конфигурации устройства;
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики, управления и сигнализации;
- местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих и ее хранение;
- наличие двух независимых программ уставок с возможностью дистанционного или местного переключения;
- сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов (КА), неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;
- регистрация и хранение осциллограмм;
- наличие программируемых светодиодов и реле с возможностью подключения к определенным точкам функциональных схем алгоритмов;
- наличие программируемых входов с возможность изменения логики их функционирования в зависимости от требований конкретного объекта;
- измерение и отображение текущих значений электрических параметров защищаемого объекта на дисплее устройства и передача по каналу АСУ;
- непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
- блокировка всех выходных реле при неисправности устройства для исключения ложных срабатываний;
- гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям;
- защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока.
Устройство обеспечивает выполнение функций фоновой самодиагностики, с выдачей соответствующих сигналов при обнаружении неисправностей.
Устройство обеспечивает реализацию функций оперативного выполнения тестов отдельных компонентов (дискретные входы, дискретные выходы, светодиоды, кнопки лицевой панели).
В устройстве предусмотрены календарь и часы астрономического времени с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства и по каналу АСУ.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения постоянного и выпрямленного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
