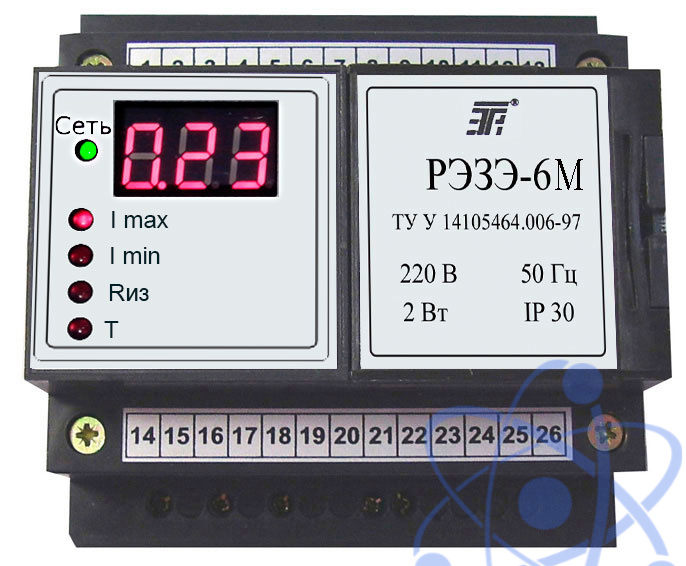

Назначение реле РЭЗЭ-6М:
Реле предназначено для защиты асинхронных двигателей и вращаемых ими механизмов путем отключения или блокирования пуска двигателей при возникновении следующих аварийных ситуаций:
- недопустимая перегрузка двигателя по току, вызванная обрывом фазы статорной обмотки, несимметрией фазных напряжений, технологической перегрузкой, заклиниванием ротора или междувитковыми замыканиями;
- нештатное исчезновение нагрузки двигателя («сухой ход» водяного насоса,обрыв приводных ремней транспортёра и т.д);
- недостаточное сопротивление изоляции обмотки относительно корпуса отключенного двигателя;
- тепловая перегрузка двигателя, обусловленная ухудшением условий его охлаждения.
Дополнительные функции реле РЭЗЭ-6М:
- формирование выходного напряжения, пропорционального току двигателя или температуре его корпуса;
- выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода или других средств индикации (вспомагательные контакты устанавливаются в реле по заказу потребителя).
Реле РЭЗЭ-6М функционирует совместно с магнитным пускателем (контактором), цепь управления которого питается напряжением 220/380 В частотой 50 Гц, а также с датчиками тока и температуры.
В настоящее время реле РЭЗЭ-6М выпускается с универсальным датчиком 1-625 A.
Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.
