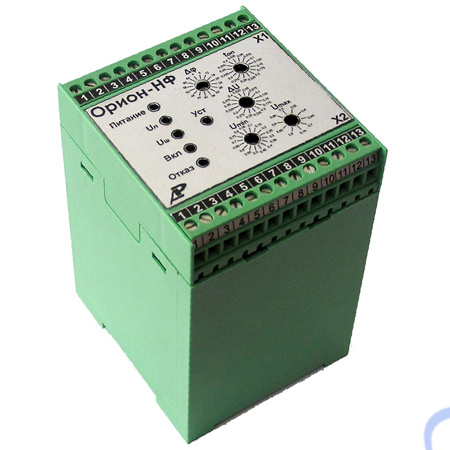

Орион-НФ — реле контроля синхронизма (управление с помощью DIP переключателей)

Производитель

РАДИУС Автоматика

Гарантия

36 мес

Артикул

24274

Оригинальный прибор

Сертификат

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:

Реле контроля синхронизма Орион-НФ представляет собой микропроцессорное устройство измерения напряжения и предназначно для применения в схемах автоматического повторного включения линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие или отсутствие напряжения на линии и шинах станции или подстанции, частоту скольжения и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.

Уставки вводятся посредством DIP переключателей.

Реле предназначено для установки на 35 мм DIN рейку.

Описание реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:

Реле имеет два варианта исполнения Орион-НФ-110В и Орион-НФ-220В, различающихся напряжением оперативного питания (220 В или 110 В), что отражается в структуре его условного обозначения. Пример записи обозначения реле с напряжением оперативного питания 220 В постоянного или переменного тока: Реле Орион-НФ-220.

Технические характеристики реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:

Параметр	Значения
Число входов по напряжению	2
Номинальное напряжение от ТН (ШОН) линии Uн, В	15 / 30 / 60 / 100
Номинальное входное напряжение от ТН шин Uн, В	60/100
Рабочий диапазон входного напряжения	(0,1…1,2)Uн
Рабочий диапазон частот входного напряжения, Гц	45 ... 55
Уставки уровня наличия напряжения (диапазон/дискретность), Umax	(0,5…0,95) Uн/0,05 Uн
Уставки уровня отсутствия напряжения (диапазон/дискретность), Umin	(0,1…0,8) Uн/0,05 Uн
Уставки разности напряжений ΔU (фиксированное значение)	0,2 Uн
Уставки частоты скольжения Δf (диапазон/дискретность), Гц	0,05…0,8/0,05
Уставки разности фазных углов Δφ (диапазон/дискретность), град	4…64/4
Уставки времени опережения, t_оп (диапазон/дискретность), с	0,025…0,4/0,025
Уставки времени бестоковой паузы t_бт, с (фиксированное значение)	1,0
Число дискретных входов	4
Напряжение питания, В: - для исполнения "110" (постоянное) - для исполнения "220" (постоянное или переменное частотой 50 Гц)	88 ...132 178 ... 242
Потребляемая мощность, ВА (Вт), не более	5,0
Габаритные размеры (ВхШхГ), мм	75 х 90 х 110

№	Наименование	Количество
1	Реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ в соответствующей модификации	1
2	Руководство по эксплуатации	1
3	Паспорт	1
