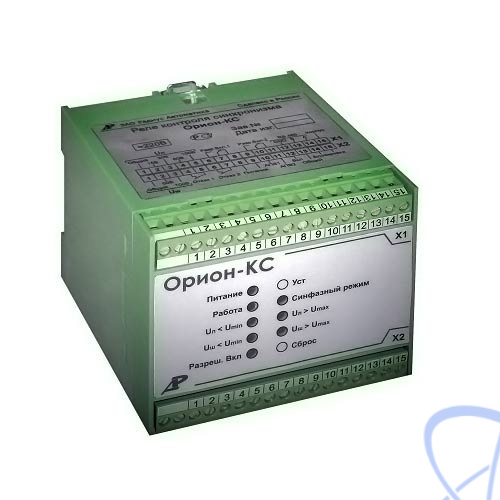

Орион-КС — реле контроля синхронизма (управление через RS-485)

Производитель

РАДИУС Автоматика

Гарантия

36 мес

Артикул

24273

Оригинальный прибор

Сертификат

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение реле контроля синхронизма (управление через RS-485) Орион-КС:

Реле контроля синхронизма Орион-КС представляет собой микропроцессорное устройство измерения напряжения и предназначно для применения в схемах автоматического повторного включения линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие или отсутствие напряжения на линии и шинах станции или подстанции, частоту скольжения и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.

Уставки вводятся посредством интерфейса RS-485.

Реле предназначено для установки на 35 мм DIN рейку.

Описание реле контроля синхронизма (управление через RS-485) Орион-КС:

Реле имеет два варианта исполнения Орион-КС-110В и Орион-КС-220В, различающихся напряжением оперативного питания (220 В или 110 В), что отражается в структуре его условного обозначения. Пример записи обозначения реле с напряжением оперативного питания 220 В постоянного или переменного тока: "Реле Орион-КС-220".

Технические характеристики реле контроля синхронизма (управление через RS-485) Орион-КС:

Параметр	Значения
Число входов по напряжению	2
Номинальное напряжение от ТН (ШОН) линии Uн, В	15 / 30 / 60 / 100
Номинальное входное напряжение от ТН шин Uн, В	60/100
Рабочий диапазон входного напряжения	(0,1…1,2)Uн
Рабочий диапазон частот входного напряжения, Гц	45 ... 55
Уставки уровня наличия напряжения (диапазон/дискретность), Umax	(0,5…0,95) Uн/0,05 Uн
Уставки уровня отсутствия напряжения (диапазон/дискретность), Umin	(0,1…0,8) Uн/0,05 Uн
Уставки разности напряжений ΔU (диапазон / дискретность)	0,02…0,4Uн/0,01 Uн
Уставки частоты скольжения Δf (диапазон/дискретность), Гц	0,05…0,8/0,05
Уставки разности фазных углов Δφ (диапазон/дискретность), град	4…64/4
Уставки времени опережения, t_оп (диапазон/дискретность), с	0,025…0,4/0,025
Уставки времени бестоковой паузы t_бт, с (диапазон / дискретность)	0,1…20/0,1
Число дискретных входов	4
Напряжение питания, В: - для исполнения "110" (постоянное) - для исполнения "220" (постоянное или переменное частотой 50 Гц)	88 ...132 178 ... 242
Потребляемая мощность, ВА (Вт), не более	5,0
Габаритные размеры (ВхШхГ), мм	75 х 90 х 110

№	Наименование	Количество
1	Реле контроля синхронизма (управление через RS-485) Орион-КС в соответствующей модификации	1
2	Руководство по эксплуатации	1
3	Паспорт	1
