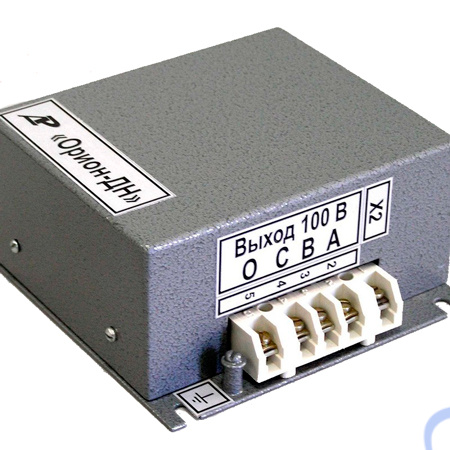

Назначение делителя напряжения Орион-ДН:
Делитель напряжения Орион-ДН предназначен для обеспечения согласования уровней напряжения, поступающего с трансформатора собственных нужд (ТСН) подстанции, с входным диапазоном напряжений микропроцессорного устройства защиты Сириус-2-В.
Делитель напряжения Орион-ДН может применяться для реализации автоматического восстановления нормального режима работы после АВР при появлении напряжения вновь до места установки вводного выключателя.
Входные и выходные цепи могут быть собраны как в "звезду", так и в "треугольник". Все клеммы Делителя напряжения изолированы от корпуса.
Функционирование делителя напряжения Орион-ДН:
Делитель напряжения представляет собой резистивный делитель напряжения.
Входные напряжения на него могут подаваться от ТСН с номинальным фазным напряжением 220 В (линейное 380 В) или 127 В (линейное 220 В). На выходе формируются линейные напряжения 100 В, необходимые для правильного функционирования терминалов серии "Сириус-2". Максимальный потребляемый ток по каждой фазе по любому входу не превышает 30 мА.
