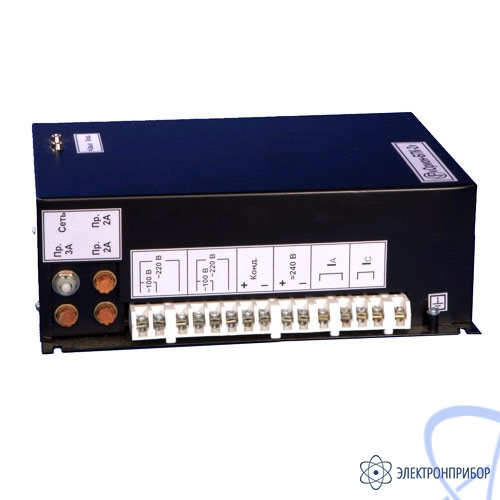

Орион-БПК-2 — блок питания комбинированный для обеспечения питанием МП защит на подстанциях с переменным оперативным током

Производитель

РАДИУС Автоматика

Гарантия

36 мес

Артикул

24270

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение блока питания Орион-БПК-2:

Предназначен для обеспечения устройств релейной защиты серий Орион, Сириус и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.

Кроме того, устройство содержит накопительный конденсатор большой емкости. Конденсатор может использоваться для аварийного питания выключателя.

Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) и/или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.

Устройство содержит два токовых входа и два входа для цепей напряжения.

Технические характеристики блока питания Орион-БПК-2:

Параметр	Значения
Номинальное входное напряжение питания	220 В (100 В), 50 Гц
Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт	6 А
Рабочий диапазон входного тока	6 - 150 А
Максимальный входной ток (длительно)	10 А
Номинальная выходная мощность	20 Вт
Номинальное выходное напряжение постоянного тока	240 В
Диапазон выходного напряжения постоянного тока	180 - 260 В
Емкость накопительного конденсатора	660 мкФ
Напряжение на накопительном конденсаторе	240 - 320 В
Габаритные размеры	290 х 230 х 100 мм
Масса блока, не более	6 кг
Рабочий диапазон температур	– 40 ... +55 °С
Время снижения выходного напряжения до уровня 180 В от момента пропадания входного переменного напряжения 220 В (без подпитки от токовых входов) при выходной потребляемой мощности 20 Вт, не менее	0,5 с

№	Наименование	Количество
1.	Устройство Орион-БПК-2	1
2.	Руководство по эксплуатации, паспорт	1
