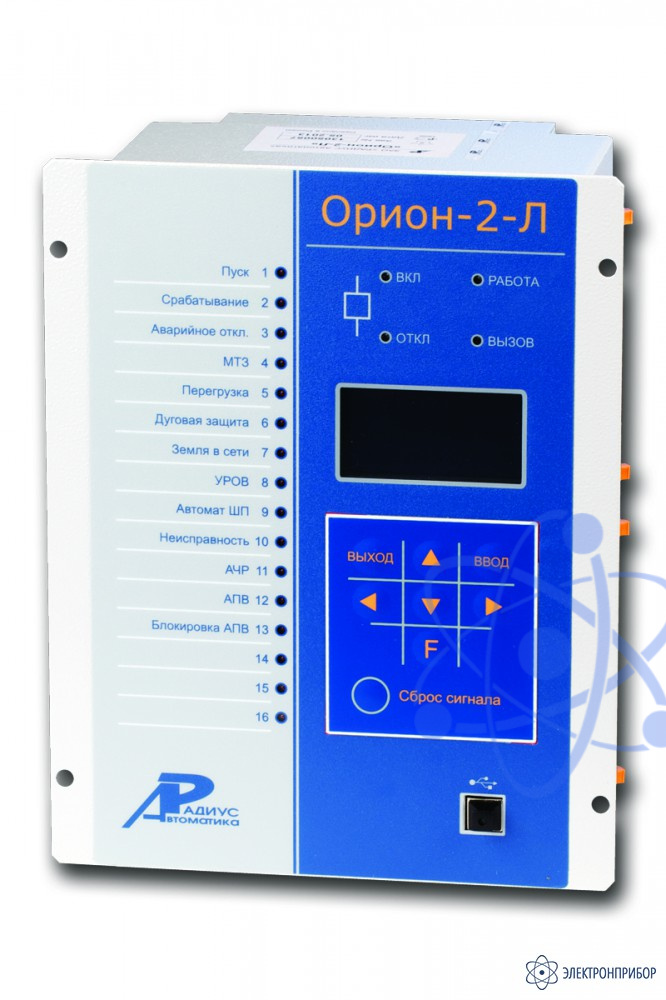

Описание цифрового устройства релейной защиты Орион-2Л:
В связи со снятием с производства ключевых комплектующих изделий, входящих в состав устройств релейной защиты Орион-2-Л, предприятие-изготовитель с 1 января 2017 года прекращает выпуск данной модели. Просим учитывать данное обстоятельство при планировании закупок. Обратите внимание на рекомендуемые замены.
Цифровое устройство релейной защиты «Орион-2-Л» предназначено для выполнения функций релейной защиты, автоматики и сигнализации секционных выключателей (СВ) секций напряжением 6–35 кВ на подстанциях и распределительных пунктах (РП) с переменным или выпрямленным оперативным током.
Устройство может применяться на подстанциях с постоянным оперативным током. Устройство обеспечивает работу с различными типами выключателей с выдачей команды на отключение, в том числе и от независимого накопительного конденсатора (например, БК-400), а также работу с выключателями, катушки отключения которых включены «по схеме дешунтирования».
Особенности цифрового устройства релейной защиты Орион-2Л:
Функции защит, автоматики и сигнализации, выполняемые устройством:
- Трехступенчатая МТЗ от междуфазных замыканий
- МТЗ первой ступени и МТЗ второй ступени с независимой выдержкой времени, МТЗ третьей ступени с независимой или зависимой выдержкой времени (семь времятоковых характеристик) МТЗ с пуском по напряжению
- Направленная МТЗ с контролем направления мощности
- Автоматический ввод ускорения МТЗ при включении выключателя
- Логическая защита шин (ЛЗШ)
- ОЗЗ по 3U0
- Защита от обрыва фазы и несимметрии нагрузки (ЗОФ) по току обратной последовательности или по отношению токов обратной и прямой последовательности
- Прием сигналов от датчиков ДгЗ с возможностью контроля тока Функции автоматики Резервирование при отказах выключателя (УРОВД, УРОВП) с контролем тока
- Двукратное автоматическое повторное включение (АПВ)
- Улавливание синхронизма при включении
Функции сигнализации
- Cигнализация пуска и срабатывания защит и автоматики
- Аварийная сигнализация
- Предупредительная сигнализация
Устройство обеспечивает:
- выполнение функций защит, автоматики и сигнализации
- возможность программного задания внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, функций светодиодов, реле и др.) на месте установки устройства или дистанционно по каналу связи с автоматизированной системой управления (АСУ), хранение заданной конфигурации в течение всего срока службы; контроль и индикацию положения выключателя, исправности его цепей управления;
- измерение текущих значений электрических параметров защищаемого объекта;
- переключение двух программ уставок;
- сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью реле и программно назначаемых светодиодов, а также по каналу АСУ;
- регистрацию и хранение параметров срабатываний, а также накопительной информации и событий;
- осциллографирование аварийных процессов;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;
- защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;
- возможность питания от внешнего источника постоянного тока напряжением + 24 В (аккумуляторной батареи) для считывания информации в АСУ на обесточенном объекте, а также от порта USB для считывания на ПЭВМ информации из устройства на обесточенном объекте;
- возможность инициативной связи с диспетчерским пунктом по каналу GSM.
В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией числа, месяца, года, часа, минуты и секунды, с автоматическим переходом на летнее и зимнее время. Обеспечивается возможность синхронизации хода часов по каналу АСУ. Погрешность хода часов при отсутствии внешней синхронизации составляет не более 0,3 с в сутки.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при замыкании на землю цепей оперативного тока;
- при подаче напряжения оперативного тока обратной полярности.
