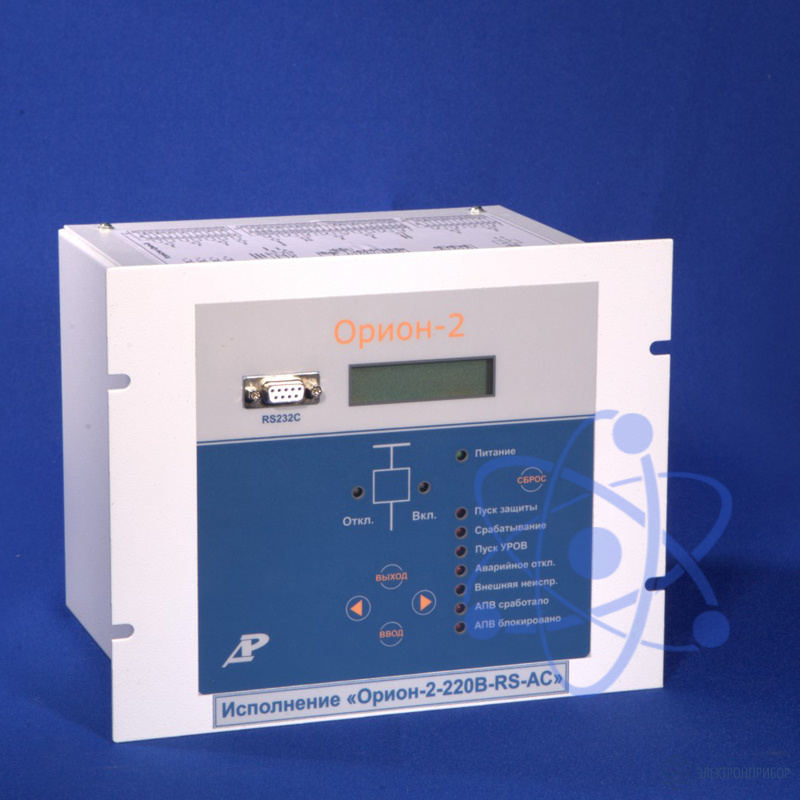

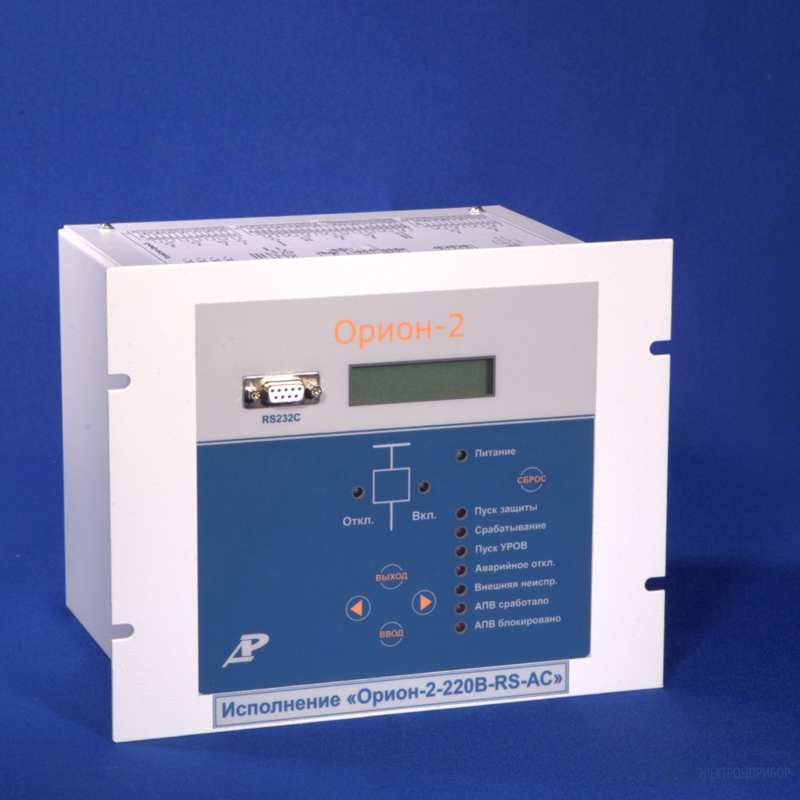

Назначение Устройства Орион-2:
Устройство Орион-2 предназначено для работы в качестве защиты воздушных или кабельных линий с изолированной или компенсированной нейтралью напряжением 6 - 35 кВ.
Устройство устанавливается в ячейке КРУ или КРУН, или КСО и управляет высоковольтным выключателем присоединения. Устройство подключается к измерительным трансформаторам тока фаз А и С с номинальным вторичным током 5 А. Предусмотрено подключение трансформатора тока фазы В при его наличии.
Устройство обеспечивает трехступенчатую максимальную токовую ненаправленную защиту от трехфазных и междуфазных замыканий. Третья ступень МТЗ может иметь как независимую, так и одну из пяти зависимых характеристик. Любую ступень можно сделать ускоренной при любом включении высоковольтного выключателя.
Особенности Устройства Орион-2:
- В устройстве реализована функция резервирования отказа выключателя с выдачей сигнала отказа на выключатель ввода или секции;
- Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. Реле сигнализации может работать в непрерывном (до сброса кнопкой) или импульсном режиме;
- Предусмотрено выполнение всех функций защиты при пропадании оперативного питания переменного или постоянного тока напряжением 220 В на время до 0,5 с;
- При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом;
- Информация фиксируется в памяти устройства в порядке поступления и сохраняется запись о последних 9 отключениях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом "старом" КЗ. Отключение при неуспешном АПВ фиксируется как отдельная авария. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания на время не менее 200 часов;
- В устройстве применен алфавитно-цифровой индикатор, отображающий две строки по 16 символов, клавиатура из 4-х кнопок, а также кнопка сброса аварийной сигнализации.
