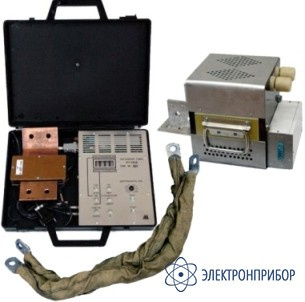

РТ-2048-10 — комплект для испытаний автоматических выключателей (до 10 кА)

Производитель

ИнтерМикс

Гарантия

12 мес

Артикул

20313

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение и область применения:

Комплект РТ-2048-10 предназначен для проведения испытаний первичным током электромагнитных, тепловых и полупроводниковых расцепителей автоматических выключателей переменного тока в сетях электроснабжения до 1000 В.

Основные характеристики комплекта РТ-2048-10:

максимальный испытательный ток в импульсном режиме для прогрузки максимальных (электромагнитных и полупроводниковых) расцепителей - 10000 А, при этом потребляемый из сети импульсный ток не более 250 А;
максимальный испытательный ток в длительном режиме в течение 1,5 часа для прогрузки тепловых и полупроводниковых расцепителей в режиме перегрузки - 1200 А;
испытательный ток при длительности цикла не более 40 с (для прогрузки тепловых и полупроводниковых расцепителей в режиме перегрузки) - 6000 А;
минимальный испытательный ток - 100 А;
встроенное в РТ-2048 устройство позволяет производить пересчет амплитудного значения испытательного тока в эффективное (действующее) значение, регистрируемое цифровым индикатором. Для измерения времени отключения расцепителя в приборе встроен электронный секундомер, измеряющий время от 0,01 до 99,99 с;
питание комплекта осуществляется напряжением 220 В либо 380 В, в зависимости от требуемой величины испытательного тока.

Комплект РТ-2048-10 обеспечивает два режима работы:

Кратковременный (импульсный) с диапазоном установки длительности протекания тока через НТИ от 0,02 до 1,6 с;
Длительный.

Основные технические характеристики комплекта РТ-2048-10:

Параметр	Значение
Максимальное значение силы испытательного тока (действующее значение) в импульсном режиме (при ПВ = 2%) для прогрузки максимальных расцепителей мгновенного действия и полупроводниковых расцепителей	10 кА
Значение силы тока, потребляемого из сети в импульсном режиме при максимальной силе испытательного тока 10 кА, составляет не более	0,3 кА
Максимальное значение силы испытательного тока в длительном режиме (в течение 1,5 часа)	1,2 кА
Минимальное значение силы испытательного тока	0,1 кА
Значение силы испытательного тока в длительном режиме (при ПВ = 50% - длительность протекания тока не более 40 с) для прогрузки максимальных расцепителей с обратнозависимой выдержкой времени и полупроводниковых расцепителей в режиме перегрузки, не более	6 кА
Диапазон регулирования и измерения силы испытательного тока	0,1 - 10 кА
Значение приведенной погрешности измерения силы испытательного тока встроенным цифровым индикатором, не более	5%
Значение потребляемой от сети мощности, кВА: при работе в длительном режиме (при ПВ=50%), не более при работе в кратковременном режиме (при ПВ=2%)	35 100
Значение напряжения питающей сети частотой 50 Гц	220 В (380 В) ±10%
Масса: Пульта управления, не более Силового блока, не более Соединительных концов, не более	1 кг 26 кг 3 кг
Габаритные размеры: Пульта управления Силового блока	300 x 235 x 60 мм 340 x 220 x 220 мм
Рабочие условия эксплуатации комплекта: температура окружающей среды относительная влажность, (при температуре +25°С), не более	-10 ... +30°С 80 %
