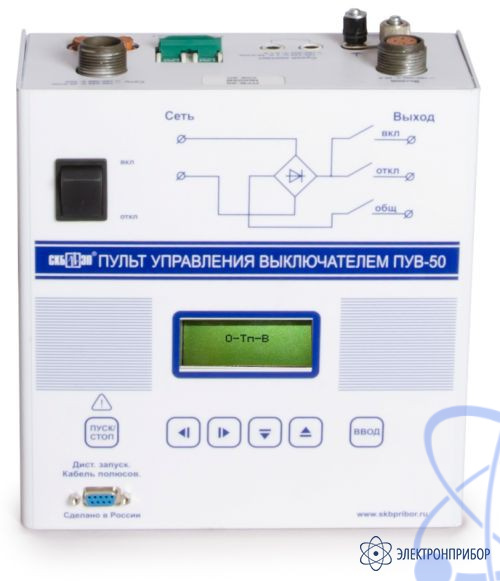

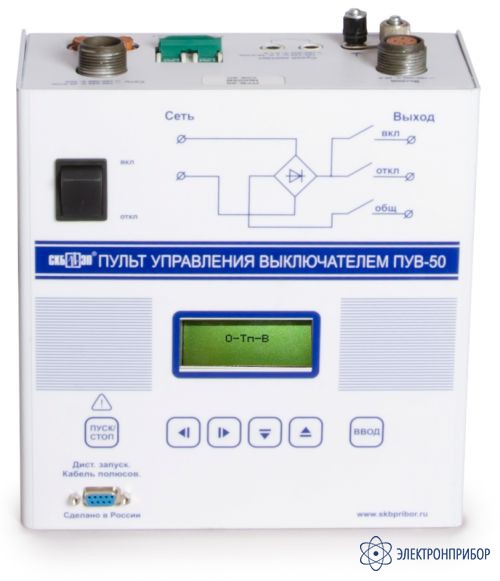

Назначение пульта ПУВ-50:
Прибор для испытаний выключателей с приводом постоянного тока.
Пульт предназначен для управления электромагнитами постоянного тока приводов всех типов высоковольтных выключателей при проверке временных и скоростных характеристик, путем автоматической подачи на катушки электромагнитов командных импульсов. Прибор может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками во многих приложениях.
Выходной ток до 50А.
Пульт ПУВ-50 подключается к приводу высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное входное напряжение на выход в соответствии с выбранным циклом.
Проверка работоспособности в простых операциях.
- операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
- операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.
Проверка работоспособности в сложных циклах.
- цикл "В-Тзо-О" - последовательное выполнение выключателем операций включения-отключения;
- цикл "О-Тп-В" - последовательное выполнение выключателем операций отключения - включения;
- цикл "О-Тп-В-Тзо-О" - последовательное выполнение выключателем операций отключения, включения и повторного отключения.
Проведение измерений в несколько шагов.
Пульт ПУВ-50 подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное напряжение сети на выход в соответствии с выбранным циклом.
Информация о выбранном цикле и его настройках выводится на жидкокристаллический индикатор.
Изменение цикла и установка длительностей сигналов управления производится с помощью кнопок. Выбранный цикл и его настройки сохраняютя в энергонезависимой памяти парибора.
Эксплуатации в любых погодных условиях.
Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПУВ-50 гарантированно работает при температуре от -20 до +45 °С.
