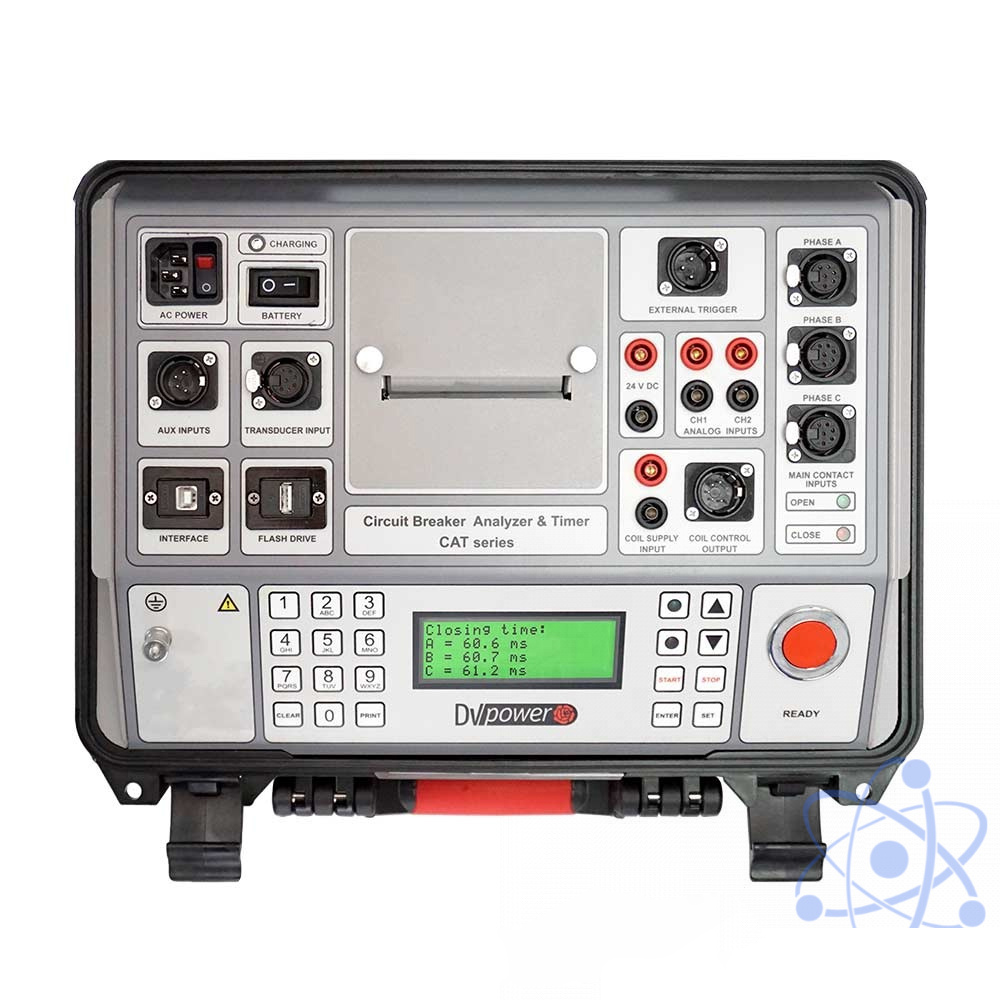

CAT Standard — Анализатор высоковольтных выключателей и временных характеристик

CAT Standard — Анализатор высоковольтных выключателей и временных характеристик

CAT Standard — Анализатор высоковольтных выключателей и временных характеристик


Производитель:
DV Power

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Работа высоковольтных выключателей проверяется во время производства, приемо-сдаточных и периодических испытаний. Самые базовые испытания требуют измерения временных характеристик с помощью специального прибора. Главная роль таких приборов заключается в измерении временных интервалов и движения в высоковольтных выключателях средних и высоких классов напряжения. Приборы из серии CAT Standard применимы в следующих областях:

  • выработка электроэнергии,

  • система распределения,

  • часть системы передачи электроэнергии,

  • промышленные производства.

Серия CAT Standard является простыми в использовании анализаторами высоковольтных выключателей. Более того, приборы переносные и легкие (до 7 кг). Противоударный пластиковый кейс имеет степень защиты IP67 с закрытой крышкой.

Серия CAT Standard включает в себя пять моделей:

  • Три измерителя временных характеристик высоковольтных выключателей – CAT03, CAT31 и CAT61

  • Два анализатора высоковольтных выключателей – CAT34 и CAT64

CAT03 – базовая модель, предназначенная только для измерения временных характеристик операций основного контакта высоковольтного выключателя с одним разрывом на фазу. В отличие от CAT03, CAT31 имеет возможность инициировать операции высоковольтных выключателей, измерять силу тока электромагнитов и временных характеристики вспомогательных контактов. CAT61 в сравнении с CAT31 отличается возможностью измерения до двух разрывов на фазу.

CAT34 и CAT64 более продвинутые в сравнении с CAT31 и CAT61 соответственно, они имеют дополнительные аналоговые каналы. Также данные модели имеют возможность записи кривой хода.

Приборы серии CAT Standard, которые имеют опциональный встроенный аккумулятор, могут использоваться на протяжении 8 часов во время испытаний высоковольтных выключателей. Данная опция позволяет пользователю проводить испытания на месте без необходимости подключения сетевого питания. Такая особенность полезна на подстанциях, где недоступно сетевое питание.

Пользователь может сохранять результаты испытаний на карту памяти USB или во встроенную память прибора. Встроенная память серии CAT Standard может хранить до 500 результатов испытаний (с численными и графическими данными). Опциональный термопринтер печатает результаты в табличной и графической форме на 58 мм ленте. Приборы серии CAT Standard совместимы с ПО DV-Win. ПО предоставляет полный контроль над всеми функциями прибора с ПК, также как и получение и анализ результатов испытаний.

Характеристика

CAT03

CAT31

CAT34

CAT61

CAT64

Количество входов для основных контактов

3

6

Параметры измерения сопротивления входов для основных контактов

≤10 Ом – закрытое состояние;

От 10 Ом до 5 кОм – диапазон измерения предвключаемых резисторов;

≥5 кОм – открытое состояние

Напряжение холостого хода каналов для основных контактов

20 В DC

Ток короткого замыкания каналов для основных контактов

50 мА

Количество дополнительных входов

нет

3 (сухие или мокрые, выбирается пользователем)

Параметры сухих контактов

нет

Напряжение холостого хода – 24 В DC

Ток короткого замыкания – 5 мА

Параметры мокрых контактов

нет

Рабочее напряжение до 300 В DC / 250 В AC;

Режим низкой активации - ±5 В;

Режим высокой активации - ±10 В

Количество выходов питания электромагнитов

Нет

2

Характеристики источника питания электромагнитов

нет

300 В DC, 35 A

Диапазоны измерения временных характеристик

До 2 с, с разрешением в 0,1 мс (частота семплирования 10 кГц);

До 20 с, с разрешением в 1 мс (частота семплирования 1 кГц);

До 200 с, с разрешением в 10 мс (частота семплирования 100 Гц)

Погрешность измерения временных характеристик

±0,05% показаний ± 1 е.м.р.

Количество каналов измерения силы тока

Нет

2, датчики Холла

нет

2, датчики Холла

Диапазон измерения силы тока

Нет

До 35 А AC/DC с полосой пропускания в 5 кГц

нет

До 35 А AC/DC с полосой пропускания в 5 кГц

Погрешность измерения силы тока

нет

±(0,5% от показаний + 0,1% от диапазона)

нет

±(0,5% от показаний + 0,1% от диапазона)

Поддерживаемые циклы операций ВВ

В, О, В-О, О-В, О-В-О

Количество универсальных каналов датчиков хода

Нет

1

Нет

1

Количество аналоговых входов

Нет

2, используются для измерения токов электромагнитов или падения напряжения

Нет

2, используются для измерения токов электромагнитов или падения напряжения

Диапазоны измерения напряжения аналоговыми каналами

Нет

±0,5 В, ±2,5 В, ±60 В, ±300 В AC/DC

Нет

±0,5 В, ±2,5 В, ±60 В, ±300 В AC/DC

Выход питания постоянного тока для токовых клещей

нет

24 В

нет

24 В

Встроенная память

500 испытаний

Принтер (опционально)

Термопринтер с шириной ленты 58 мм, гарантированная печать при 5°С – 40°С, влажности от 20 до 85%, без конденсации

Габариты

405 х 170 х 335 мм

Масса

5,5 кг – 7 кг, в зависимости от модели

Сетевое питание

90 – 264 В AC, 50/60 Гц

Встроенный аккумулятор (опционально)

Перезаряжаемый Li-Ion 14,4 В – 6800 мАч, 98 Втч

Предельная потребляемая мощность

250 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power
