| 1 |

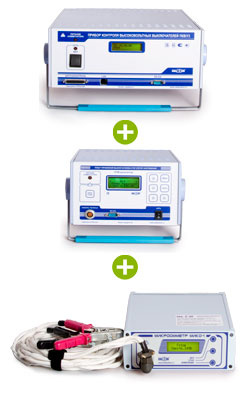

Измерительный блок МИКО-1
СКБ018.00.00.000
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр |
 |
1 |
| 2 |
Кабель измерительный с раздельными токовыми и потенциальными проводами К01
СКБ018.10.00.000
|
Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) |
 |
1 |
| 3 |
Сетевой кабель К09
СКБ018.09.00.000
|
Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) |
 |
1 |
| 4 |
Шунт 75ШСМ75-0.5 |
Шунт для поверки работоспособности микроомметра МИКО-1 |
 |
1 |
| 5 |
Предохранители ВП2Б-1В-2А |
Для защиты источника питания |
 |
2 |
| 6 |
Сумка
СКБ118.01.00.000
|
Для переноски прибора |
 |
1 |
| 1 |
Измерительный блок ПКВ/У3.0
СКБ021.00.00.000
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя. |
 |
1 |
| 2 |
Датчик линейного перемещения ДП12
СКБ012.00.000-02
|
Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем. |
 |
1 |
| 3 |
Стержень измерительный
СКБ010.15.00.000-02
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.). |
 |
1 |
| 4 |
Датчик углового перемещения ДП21
СКБ009.00.00.000
|
Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09. |
 |
1 |
| 5 |

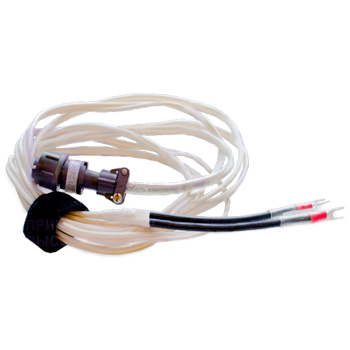

Кабель датчика
СКБ014.25.00.000
|
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 12 м.). |
 |
1 |
| 6 |
Кабель сетевой
СКБ018.09.00.000
|
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). |
 |
1 |
| 7 |
Кабель LAN
СКБ024.26.00.000
|
Для подключения прибора к компьютерной сети или ноутбуку (длина 2 м.). |
 |
1 |
| 8 |
Кабель RS-232
СКБ024.25.00.000
|
Для подключения прибора к компьютерной сети или к ноутбуку (длина 1,5 м.). |
 |
1 |
| 9 |
Кабель входного напряжения коммутатора
СКБ022.06.00.000
|
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция - силикон (длина 2 м.). |
 |
1 |
| 10 |
Кабель местного пуска
СКБ022.07.00.000
|
Для подключения к приводу высоковольтного выключателя.Оканчивается зажимами типа "крокодил". Номинальный ток 50А. Изоляция - силикон (длина 2,5 м.). |
 |
1 |
| 11 |
Кабель дистанционного пуска
СКБ021.26.00.000
|
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). |
 |
1 |
| 12 |
Кабель полюсов 4 канала. Полюс A, B, C, D
СКБ010.05.00.000/-01/-02/-06
|
Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 30 мм. (длина 11 м.). |
 |
1 |
| 13 |
Наконечники на кабели
СКБ021.26.00.003
|
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. |
 |
1 |
| 14 |
Кабель полюсов 20 каналов
СКБ021.23.00.000
|
Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4 (длина 1,2 м.). |
 |
1 |
| 15 |
Кабель на 10 реостатных датчиков
СКБ021.24.00.000
|
Для проверки реостатных датчиков воздушных выключателей. Кабель имеет 10 пар наконечников под винт М5. Изоляция кабеля - силикон (длина 2,5 м.). |
 |
1 |
| 16 |
Кабель измерения напряжения шунта
СКБ014.27.00.000
|
Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция (длина 5 м.). |
 |
1 |
| 17 |
Провод заземления
СКБ022.08.00.000
|
Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,75 м.). |
 |
1 |
| 18 |
Комплект крепежных приспособлений |
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). |
|
1 |
| 19 |
Предохранители ВП2Б-1В-2А |
Для защиты источника питания. |
 |
4 |
| 20 |
Кабель реостатного датчика
СКБ021.27.00.000
|
Для измерения сопротивления реостатных датчиков. Оканчивается наконечниками под винт М5. Изоляция кабеля - силикон (длина 2,5 м.). |
 |
2 |
| 21 |
Сумка |
Для комплекта крепежных изделий. |
 |
1 |
| 22 |
Сумка
СКБ121.06.00.000
|
Для переноса прибора. |
 |
1 |
| 1 |
Измерительный блок ПУВ-регулятор
СКБ027.00.00.000 |
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
 |
1 |
| 2 |
Кабель полюсов с соединителем. Полюс A, B, C
СКБ027.29.00.000
СКБ010.05.00.000/-01/-02 |
Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м. |
 |
1 |
| 3 |
Кабель входного напряжения коммутатора
СКБ022.06.00.000 |
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м. |
 |
1 |
| 4 |
Кабель местного пуска
СКБ022.07.00.000 |
Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м. |
 |
1 |
| 5 |
Провод заземления
СКБ022.08.00.000 |
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
 |
1 |
| 6 |
Наконечники под винт М5
СКБ021.26.00.003 |
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. |
 |
4 |
| 7 |
Предохранители ВП2Б-1В-2А |
Для защиты источника питания. |
 |
2 |
| 8 |
Сумка для переноски прибора
СКБ127.01.00.000 |
Для удобной переноски кабелей и прибора. |
 |
1 |
