1 |

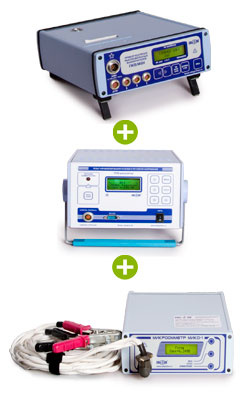

Измерительный блок ПКВ/М6Н
СКБ015.00.00.000
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей. |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/pkvm6n-web.jpg) |
1 |
2 |
Кабели полюсов А, В, С
СКБ015.11.00.000
|
Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.). |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/poluspkvm6n-web.jpg) |
3 |
3 |
Наконечники на кабели
СКБ021.26.00.003
|
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/nakonechniki-pod-vint-web.jpg) |
4 |
4 |
Кабель сетевой
СКБ018.09.00.000
|
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/018.09-web.jpg) |
1 |
5 |
Кабель дистанционного пуска
СКБ015.13.00.000
|
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/021.26.jpg) |
1 |
6 |
Бумага для касс |
Термолента (длина 57/40 м.). |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/kassovaya-lenta-web.jpg) |
1 |
7 |
Предохранители ВП2Б-1В-2А |
Для защиты источника питания. |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/predohraniteli-vp2b-1b-2a-web.jpg) |
2 |
8 |
Сумка
СКБ126.06.00.000
|
Для прибора и комплектующих. |
![](https://www.electronpribor.ru/img/images/SKB/PKVM6H/1260600000-web.jpg) |
1 |
1 |
Измерительный блок МИКО-1
СКБ018.00.00.000
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр |
![](https://www.electronpribor.ru/img/images/SKB/MIKO-1/miko-1-web.jpg) |
1 |
2 |
Кабель измерительный с раздельными токовыми и потенциальными проводами К01
СКБ018.10.00.000
|
Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) |
![](https://www.electronpribor.ru/img/images/SKB/MIKO-1/kabel-s-razdelnymi-tokovymi-i-potencialnymi-provodami-web.jpg) |
1 |
3 |
Сетевой кабель
СКБ018.09.00.000
|
Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) |
![](https://www.electronpribor.ru/img/images/SKB/MIKO-1/018.09-web.jpg) |
1 |
4 |
Шунт 75ШСМ М3,75-0,5 |
Шунт для поверки работоспособности микроомметра МИКО-1 |
![](https://www.electronpribor.ru/img/images/SKB/MIKO-1/schunt-web.jpg) |
1 |
5 |
Предохранители ВП2Б-1В-2А |
Для защиты источника питания |
![](https://www.electronpribor.ru/img/images/SKB/MIKO-1/predohraniteli-vp2b-1b-2a-web.jpg) |
2 |
6 |
Сумка
СКБ118.01.00.000
|
Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих. |
![](https://www.electronpribor.ru/img/images/SKB/MIKO-1/sumka-dlya-perenoski--web.jpg) |
1 |
1 |
Измерительный блок ПУВ-регулятор
СКБ027.00.00.000 |
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/pyvreg-web.jpg) |
1 |
2 |
Кабель полюсов с соединителем. Полюс A, B, C
СКБ027.29.00.000
СКБ010.05.00.000/-01/-02 |
Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/abel-polusov-s-soedenitelyami-web.jpg) |
1 |
3 |
Кабель входного напряжения коммутатора
СКБ022.06.00.000 |
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/022.06.00-web.jpg) |
1 |
4 |
Кабель местного пуска
СКБ022.07.00.000 |
Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/skb0220700000-web.jpg) |
1 |
5 |
Провод заземления
СКБ022.08.00.000 |
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/provod-zazemleniya-web.jpg) |
1 |
6 |
Наконечники под винт М5
СКБ021.26.00.003 |
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/nakonechniki-pod-vint-web.jpg) |
4 |
7 |
Предохранители ВП2Б-1В-2А |
Для защиты источника питания. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/predohraniteli-vp2b-1b-2a-web.jpg) |
2 |
8 |
Сумка для переноски прибора
СКБ127.01.00.000 |
Для удобной переноски кабелей и прибора. |
![](https://www.electronpribor.ru/img/images/SKB/PUV-35-1/sumka-dlay-perenoski-pribora-web.jpg) |
1 |
