ТМВ-2 — прибор для измерения скоростных и временных характеристик масляных выключателей

ТМВ-2 — прибор для измерения скоростных и временных характеристик масляных выключателей

ТМВ-2 — прибор для измерения скоростных и временных характеристик масляных выключателей


Производитель:
Челэнергоприбор
Гарантия:
18 мес.
Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Снят с производства

Цена по запросу


Назначение прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

Прибор для измерения скоростных и временных характеристик выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей, а также временных характеристик элегазовых и вакуумных  выключателей. Прибор регистрирует следующие параметры:

  • Время включения и отключения выключателей;
  • Степень разновременности замыкания и размыкания контактов;
  • Величины линейных перемещений подвижных контактов масляных выключателей, в том числе величины вжима контактов, а именно расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии;
  • Скоростные характеристики масляных выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).

Описание прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

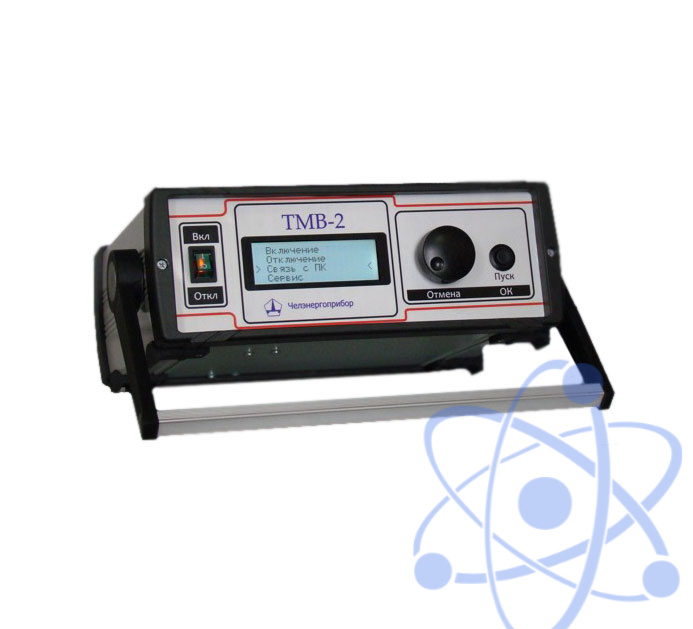

Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.

Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.

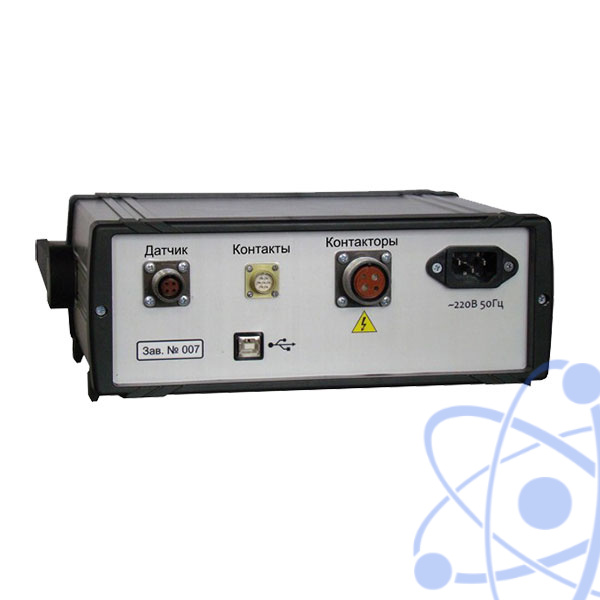

Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.

Технические характеристики прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

Параметр Значение
Общие характеристики
Диапазон измерения временных параметров 0...2 с
Диапазон измерения линейных перемещений 0...1000 мм
Диапазон измерения линейной скорости 0...10 м/с
Предел допускаемой основной погрешности измерения временных параметров 0,3 %
Предел допускаемой основной относительной погрешности измерения линейных перемещений 0.2%
Максимальное количество одновременно регистрируемых контактных цепей 3
Максимально допустимый ток по цепям управления контакторами 20 А
Максимальное количество записей в энергонезависимой памяти 40
Питание от сети переменного тока 100-240В, 50 Гц
постоянного тока 120-340 В
Масса без принадлежностей не более 2 кг
Габариты прибора 275х255х95 мм
Условия эксплуатации
Температура окружающей среды -20...+50°C
Относительная влажность воздуха, не более 90% при 30°C
Атмосферное давление 84...106,7 кПа
Наименование Количество
1 Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2 1
2 Кабель управления приводом выключателя длиной 5 м с наконечниками 1
3 Зажимы типа «крокодил» для подключения к главным контактам выключателя с соединительным кабелем длиной 8 м 1
4 Датчик перемещения 1
5 Струбцина для крепления датчика перемещения 2
6 Кабель интерфейса с ЭВМ 1
7 Шнур сетевого питания 1
8 Диск с программой приема данных для ЭВМ 1
9 Кейс для переноски 1
10 Руководство по эксплуатации и паспорт 1
