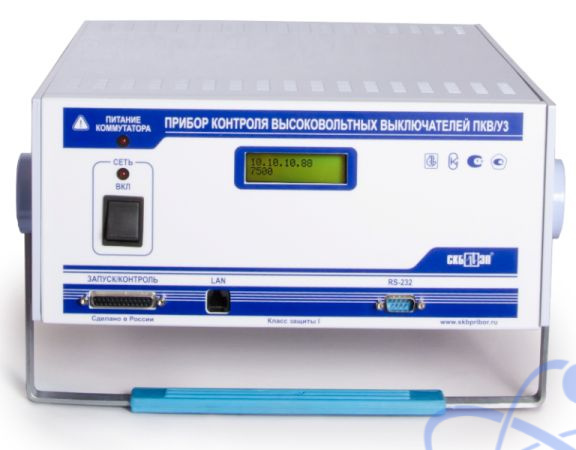

Назначение прибора ПКВ/У3.0:
Прибор предназначен для безразборного контроля технического состояния всех видов зарубежных и российских выключателей (воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 6 кВ до 1150 кВ.
Он является дальнейшей разработкой универсального прибора ПКВ/У2, в результате которой было увеличено:
- число дискретных каналов для контроля положения контактов с 12-и до 20-и;
- число каналов для подключения резистивных датчиков с 2-х до 12-и;
- ток коммутатора с 10 А до 35 А постоянного или переменного тока;
- число каналов датчиков перемещений с 1 до 3.
Прибор выпускается в двух модификациях, отличающихся числом каналов контроля резистивных датчиков, числом каналов датчиков перемещения и числом датчиков перемещения: ПКВ/У3.0 (с двенадцатью каналами контроля резистивных датчиков, тремя каналами датчиков перемещения и двумя или двумя и более датчиками перемещения) и ПКВ/У3.1 (с двумя каналами контроля резистивных датчиков, одним каналом датчиков перемещения и двумя датчиками перемещения). Первый прибор позволяет контролировать абсолютно все типы воздушных выключателей, включая ВО-750, ВО-1150, ВНВ-1150, а второй – все, кроме трех перечисленных.
Особенности прибора ПКВ/У3.0:
| Характеристика | ПКВ/У3.0 (3-6 датчиков) |
| Каналы контроля резистивных датчиков | 12 |
| Каналы датчиков перемещения | 3 |
| Количество датчиков перемещения | ДП21 (1 и более шт.) и ДП12(1 иболее шт.) |
| Какие выключатели проверяет | все виды выключателей, включая воздушные ВО-750, ВО-1150, ВНВ-1150 |
| Контроль параметров хода по трем фазам | позволяет |
| Одновременное измерение угла поворота основного вала и угла поворота рычага привода полюс | позволяет |
Контроль выполняется на выключателях со снятым высоким напряжением перед началом ремонта (для выявления дефектных узлов), после завершения ремонта (для удостоверения качества его выполнения), а также при профилактических обследованиях. Контроль заключается в проведении пусков выключателя, измерении при этом комплекса характеристик выключателя и дальнейшем сопоставлении измеренных и паспортных значений характеристик. При этом пуск может осуществляться либо от прибора через его силовой коммутатор, либо дистанционно диспетчером. Результаты измерения выводятся на дисплей компьютера.
В цифровой форме регистрируются следующие характеристики:
- временные – полное время движения траверсы, время включения-отключения по каждому полюсу, разновременность включения-отключения между полюсами, длительность командных импульсов и время вибрации контактов;
- скоростные – скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы, значение средней скорости в любой заданный момент (интервал) времени;
- ходовые – полный ход, ход до момента включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход вибрации контактов, отскок и перелет траверсы в конце движения, значение хода в любой заданный момент (интервал времени);
- токовые – ток электромагнитов включения и отключения;
- напряжения – изменение напряжения на электромагнитах.
Временные характеристики контролируются как в простых операциях «О» и «В», так и во всех сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя. Для масляных выключателей скоростные характеристики и характеристики хода контролируются с помощь точных цифровых датчиков линейных (ДП12) и угловых (ДП21) перемещений, входящих в комплект прибора. Для элегазовых и некоторых типов вакуумных выключателей скоростные характеристики измеряются посредством штатных контактных либо потенциометрических датчиков, подключаемых на специальные входы прибора.
Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:
- зависимости скорости от времени и от хода;
- зависимости токов и напряжений электромагнитов от времени и хода;
- диаграммах процессов замыкания-размыкания контактов.
Анализируя графики, можно диагностировать развивающиеся дефекты.
Прибор состоит из измерительного блока и переносного компьютера типа «Ноутбук» (закупается дополнительно). В комплект входят датчики перемещений, кабели, набор крепежных приспособлений для установки датчиков на любой отечественный выключатель и эксплуатационная документация. Для бесконтактного измерения тока электромагнитов или соленоида прибор может по заказу комплектоваться токовыми клещами на токи 20 А, 50 А или 400 А. Для удобства переноски прибор снабжен кейсом, а весь ЗИП размещается в укладочном ящике.
