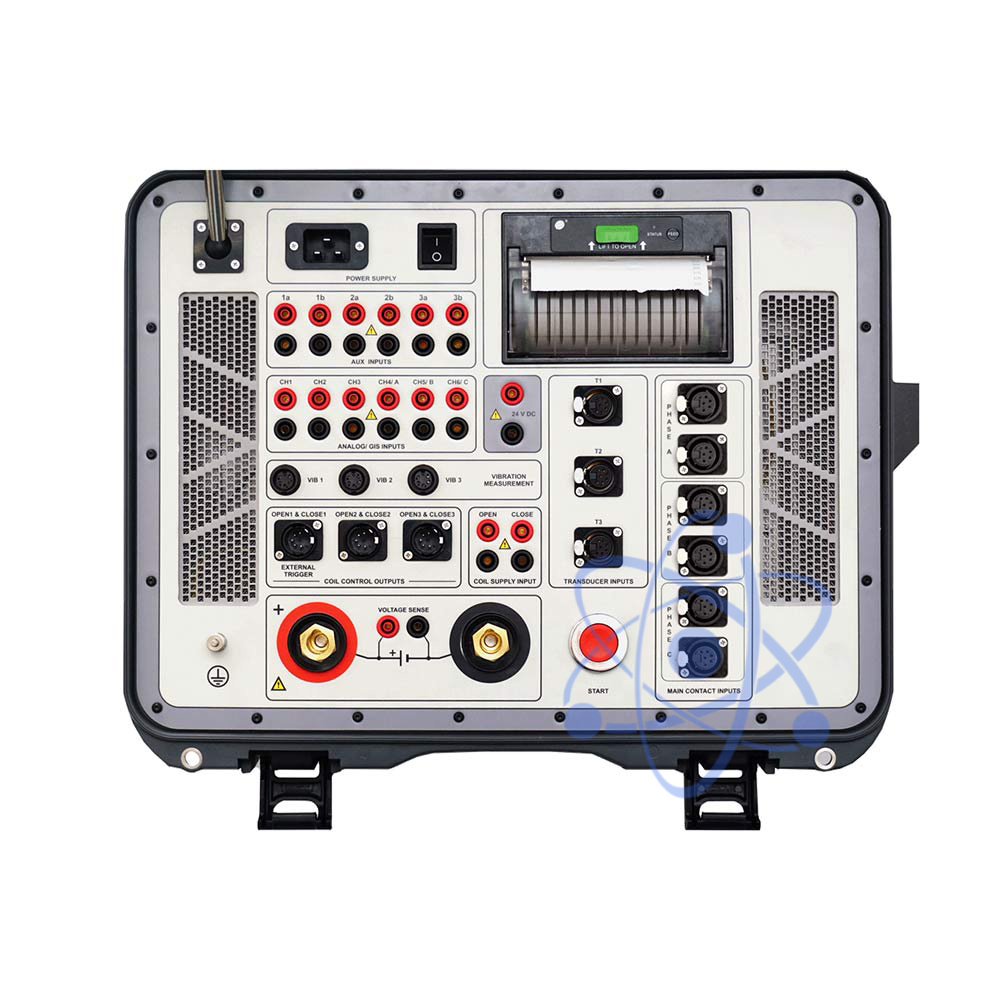

CAT500 — Анализатор высоковольтных выключателей и временных характеристик


Под заказ

Производитель

Серия CAT500 является итогом опыта и знаний производителя в области приборов для испытания высоковольтных выключателей, собранных за последние 15 лет.

CAT500 предоставляет уникальный сенсорный интерфейс, созданный с целью экономии времени для подготовки теста и анализа результатов испытаний высоковольтных выключателей.

Особенности:

·         Одновременное измерение временных характеристик, переходного сопротивления и динамического сопротивления до 12 дугогасительных камер основных контактов высоковольтного выключателя, даже при условии заземления с двух сторон, с помощью модулей CAT.

·         Экономит время испытания, благодаря одиночному подключению кабелей и одновременному измерению нескольких параметров.

·         Измерение временных характеристик, характеристик хода и вибрации.

·         Тест минимального напряжения срабатывания.

·         Цветной сенсорный графический 10,1’’ дисплей предоставляет лёгкое управление прибором и анализ результатов.

Модули CAT позволяют проводить измерение временных характеристик, переходного и динамического сопротивления основных дугогасящих контактов колонкового высоковольтного выключателя при заземлении с двух сторон.

Измерение временных характеристик на выключателе КРУЭ при заземлении с двух сторон применимо для самых требовательных сценариев испытания, например, в случае независимого однополюсного управления ВВ КРУЭ, который имеет очень низкое сопротивление камер полюсов, где нет возможности включить ТТ в измерительную цепь между точками подключения для проведения испытаний.

Модуль для испытаний КРУЭ состоит из 3 изолированных аккумуляторных источников питания, используемых для питания каждого из полюсов ВВ с независимым однополюсным управлением с высокой силой тока.

Измерительный ток варьируется в диапазоне 400-500 А на полюс (в зависимости от уровня заряда аккумулятора и сопротивления тестируемой цепи).

Вместо измерения изменений сигнала тока на вторичной обмотке ТТ (когда он расположен снаружи заземляющих выключателей цепи), измеряются изменения первичной силы тока источника питания.

Характеристика

CAT500

Количество измерительных каналов модуля CAT

2

Источник питания модуля CAT

Li-Po аккумулятор 2200 мАч, 7,4 В

Максимальный измерительный ток на канал

100 А DC

Измерение переходного сопротивления модулем CAT

0,1 мкОм – 3000 мОм

Измерение динамического сопротивления модуля CAT

10 мкОм – 200 мОм с частотой выборки 40 кГц

Количество входов для основных контактов

3 (3 х 1), 6 (3 х 2), 12 (3 х 4), до 4 разрывов на фазу, в зависимости от исполнения

Параметры измерения сопротивления входов для основных контактов

Состояние контактов при измеренных сопротивлениях:

- Включен ≤ 10 Ом

- Диапазон предвключаемых резисторов от 10 Ом до 5 кОм

- Отключен ≥ 5 кОм

Напряжение холостого хода каналов основных контактов

20 В DC

Ток короткого замыкания каналов основных контактов

50 мА

Количество дополнительных входов

6, «сухие» или «мокрые» по выбору пользователя

Параметры сухих контактов

Напряжение холостого хода 24 В DC;
Ток короткого замыкания 5 мА

Параметры мокрых контактов

Рабочее напряжение 300 В DC, 250 В AC;
Уровень низкого сигнала ± 5 В;
Уровень высокого сигнала ± 10 В

Количество выходов питания электромагнитов

6 (3 включения и 3 отключения)

Характеристики источника питания электромагнитов

300 В DC макс.;
35 А DC макс.

Диапазоны измерения временных характеристик

До 1 с, разрешение 0,025 мс (частота выборки 40 кГц);
До 2 с, разрешение 0,1 мс (частота выборки 10 кГц);
До 20 с, разрешение 1 мс (частота выборки 1 кГц);
До 200 с, разрешение 10 мс (частота выборки 100 Гц);

Погрешность измерения временных характеристик

0,05% от показаний ± разрешение

Количество каналов измерения силы тока

6, датчики Холла

Диапазон измерения силы тока

±35 А DC и в полосе частот до 5 кГц

Погрешность измерения силы тока

± (0,5 % изм. + 0,1 % ПД)

Измерение сопротивления электромагнитов

До 3 одновременно (отключения или включения)

Диапазоны измерения сопротивления электромагнитов

1 Ом – 99,9 Ом с разрешением 0,1 Ом;
100 Ом – 999 Ом с разрешением 1 Ом

Основная погрешность измерения сопротивления электромагнитов

±(0,5% изм. + 0,5% ПД)

Количество универсальных каналов датчиков хода

3

Количество аналоговых входов

6 – для измерения силы тока электромагнитов;
6 каналов напряжения

Диапазоны измерения напряжения аналоговыми каналами

±1 В, ±5 В, ±60 В и ±300 В AC/DC

Каналы измерения вибрации

3 канала, ICP акселерометр ±100 мВ/g, ±50 g, интервал выборки 0,1 мс

Каналы для испытаний на КРУЭ

3 входа для токовых клещей переменного тока

Выход питания постоянного тока для токовых клещей

24 В

Встроенный микроомметр

200 А или 500 А

Диапазоны измерительной силы тока микроомметра

5 А – 200 А / 500 А

Предельное напряжение нагрузки микроомметра

6,2 В

Диапазон измерения сопротивления микроомметра

0,1 мкОм – 999,9 мОм с разрешением 0,1 мкОм

Основная погрешность измерения сопротивления микроомметра

± (0,1% изм. + 0,1% ПД)

Измерение динамического сопротивления микроомметром

Частота выборки 40 кГц, разрешение 16 бит, поддерживаемые операции:
- Отключение (О);
- Включение (В);
- О – В (повторное включение);
- В – О (свободное расцепление);
- О - ВО

Интерфейс

USB, Ethernet

Дисплей

Цветной сенсорный 10,1’’

Принтер (по заказу)

Термопринтер с шириной ленты 112 мм, гарантированная плотность печати при температурах от 5 °С до 40 °С и относительной влажности от 20 до 85 %

Модуль теста минимального напряжения срабатывания (по заказу)

Рабочее напряжение 10 В – 300 В DC с шагом настройки 1 В (устанавливается на место термопринтера)

Габариты

505 х 409 х 257 мм

Масса

От 15,5 кг до 17 кг, в зависимости от исполнения

Сетевое питание

90 – 264 В, 50/60 Гц

Предельная потребляемая мощность

250 ВА (без микроомметра);
1900 ВА (с микроомметром 200 А);
3900 ВА (с микроомметром 500 А)

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-10 °C - +55 °C

Условия хранения

-40 °C - +70 °C

Гарантия

3 года + дополнительный год при регистрации на официальном сайте DV Power



КОМПЛЕКТАЦИЯ CAT500 c 3 каналами основных контактов

Стандартная комплектация

Наименование

Артикул

1

Анализатор высоковольтных выключателей CAT500 c 3 каналами основных контактов

CAT500-03-01

2

ПО DV-CB



3

Кабель USB



4

Сетевой кабель



5

Кабель заземления



6

Транспортировочный кейс



7

USB накопитель



8

Отладочный адаптер



9

Кабель Ethernet



10

Модуль CAT

CAT-MODUL-00

11

Кабель связи с модулем CAT 1 х 15 м

C1-0015-RXX

12

Измерительные кабели 2 х 3,5 м (красные) для модуля CAT с зажимами SCT

CSR-3Z5-15NCST

13

Измерительные кабели 2 х 1,5 м (черные) для модуля CAT с зажимами SCT

CSB-1Z5-15NCST

14

Кабели управления электромагнитами 5 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-05-6BC5B1

15

Кабели питания электромагнитов 4 х 5 м 2,5 мм2 с разъемами «банан»

CS-05-02BPBP

16

Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»

AX-05-02BPBP

17

Кабели аналоговых каналов 12 х 5 м с разъемами «банан»

AN-05-02BPBP

18

Пластиковый кейс для модулей CAT

PLCAS-CAT-03

19

Пластиковый кейс для кабелей – крупный, 2 шт.

CABLE-CAS-03



Дополнительная комплектация

Наименование

Артикул

1

Модуль тестирования КРУЭ при заземлении с двух сторон

BSG-CATGIS-1

2

Модуль теста напряжения минимального срабатывания (встраиваемый, совместим с CAT250 и CAT500, встраивается на место термопринтера)

MTV-MODUL-00

3

Термопринтер 112 мм (встроенный)

PRINT-112-00

4

Рулон термоленты 112 мм

PRINT-112-RO

5

Встроенный модуль высокой точности

RMO-HPMM-DG0

6

Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м

CACL-0300-07

7

Токовые клещи 30/300 А со встроенным аккумулятором и кабелем 5 м

CACL-0300-08

8

Токовые клещи переменного тока 1 А / 1 В с кабелем 5 м, с разъёмами «банан»

CACL-ACBP-05

9

Кабели основных контактов 5 м, с зажимами SCT

CM-05-34MXST

10

Удлинители кабелей основных контактов 5 м

E3-05-65MXFX

11

Удлинители кабелей основных контактов 10 м

E3-10-65MXFX

12

Удлинители кабелей основных контактов 15 м

E3-15-65MXFX

13

Кабели управления электромагнитами 10 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-10-6BC5B1

14

Кабели управления электромагнитами 15 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-15-6BC5B1

15

Кабели управления электромагнитами 5 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-05-00C5B1

16

Кабели управления электромагнитами 10 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-10-00C5B1

17

Кабели управления электромагнитами 15 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-15-00C5B1

18

Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»

AX-05-02BPBP

19

Кабели вспомогательных контактов 12 х 10 м с разъемами «банан»

AX-10-02BPBP

20

Кабели вспомогательных контактов 12 х 15 м с разъемами «банан»

AX-15-02BPBP

21

Кабели аналоговых каналов 12 х 5 м с разъемами «банан»

AN-05-02BPBP

22

Кабели аналоговых каналов 12 х 10 м с разъемами «банан»

AN-10-02BPBP

23

Кабели аналоговых каналов 12 х 15 м с разъемами «банан»

AN-15-02BPBP

24

Пластиковый кейс для кабелей – средний

CABLE-CAS-02

25

Пластиковый кейс на колесах для кабелей - средний

CABLE-CAS-W2

26

Пластиковый кейс для кабелей - крупный

CABLE-CAS-03

27

Пластиковый кейс на колесах для кабелей - крупный

CABLE-CAS-W3

28

Токовые кабели 2 х 5 м 50 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-05-50VMB3

29

Токовые кабели 2 х 10 м 50 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-10-50VMB3

30

Токовые кабели 2 х 15 м 70 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-15-70VMB3

31

Токовые кабели 2 х 5 м 25 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-05-25LMB1

32

Токовые кабели 2 х 10 м 25 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-10-25LMB1

33

Токовые кабели 2 х 15 м 35 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-15-35LMB1

34

Кабели напряжения 2 х 5 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-05-02BPA1

35

Кабели напряжения 2 х 10 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-10-02BPA1

36

Кабели напряжения 2 х 15 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-15-02BPA1

37

Цифровой датчик углового перемещения с кабелем 5 м

DRT-250-C605

38

Цифровой датчик углового перемещения с кабелем 10 м

DRT-250-C610

39

Цифровой датчик углового перемещения с принадлежностями и кабелем 5 м

DRT-SET-0005

40

Цифровой датчик углового перемещения с принадлежностями и кабелем 10 м

DRT-SET-0010

41

Аналоговый датчик линейного перемещения, 150 мм с кабелем 5 м и штангой

LAT-150-C305

42

Аналоговый датчик линейного перемещения, 225 мм с кабелем 5 м и штангой

LAT-225-C305

43

Аналоговый датчик линейного перемещения, 300 мм с кабелем 5 м и штангой

LAT-300-C305

44

Аналоговый датчик линейного перемещения, 500 мм с кабелем 5 м и штангой

LAT-500-C305

45

Универсальный набор крепежей датчиков перемещения

UTM-KIT-0000

46

Универсальный набор крепежей датчиков перемещения – расширенный

UTM-KIT-0001

47

Конвертер линейного перемещения в угловое

LTR-CON-0000

48

Адаптер датчиков перемещения Doble

DTA-BOX-C002

49

Набор для теста первого срабатывания – пополюсное управление

ONFTT-KIT-00

50

Набор для теста первого срабатывания – трехполюсное управление

ONFTT-KIT-01

51

Транспортировочный кейс для 500 серии

HARD-CASE-NC

52

Транспортировочный кейс для 500 серии на колесах

HARD-CASE-NW



КОМПЛЕКТАЦИЯ CAT500 c 6 каналами основных контактов

Стандартная комплектация

Наименование

Артикул

1

Анализатор высоковольтных выключателей CAT500 c 6 каналами основных контактов

CAT500-06-01

2

ПО DV-CB



3

Кабель USB



4

Сетевой кабель



5

Кабель заземления



6

Транспортировочный кейс



7

USB накопитель



8

Отладочный адаптер



9

Кабель Ethernet



10

Модуль CAT

CAT-MODUL-00

11

Кабель связи с модулем CAT 1 х 15 м

C1-0015-RXX

12

Измерительные кабели 2 х 3,5 м (красные) для модуля CAT с зажимами SCT

CSR-3Z5-15NCST

13

Измерительные кабели 2 х 1,5 м (черные) для модуля CAT с зажимами SCT

CSB-1Z5-15NCST

14

Кабели управления электромагнитами 5 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-05-6BC5B1

15

Кабели питания электромагнитов 4 х 5 м 2,5 мм2 с разъемами «банан»

CS-05-02BPBP

16

Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»

AX-05-02BPBP

17

Кабели аналоговых каналов 12 х 5 м с разъемами «банан»

AN-05-02BPBP

18

Пластиковый кейс для модулей CAT

PLCAS-CAT-03

19

Пластиковый кейс для кабелей – крупный, 2 шт.

CABLE-CAS-03



Дополнительная комплектация

Наименование

Артикул

1

Модуль тестирования КРУЭ при заземлении с двух сторон

BSG-CATGIS-1

2

Модуль теста напряжения минимального срабатывания (встраиваемый, совместим с CAT250 и CAT500, встраивается на место термопринтера)

MTV-MODUL-00

3

Термопринтер 112 мм (встроенный)

PRINT-112-00

4

Рулон термоленты 112 мм

PRINT-112-RO

5

Встроенный модуль высокой точности

RMO-HPMM-DG0

6

Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м

CACL-0300-07

7

Токовые клещи 30/300 А со встроенным аккумулятором и кабелем 5 м

CACL-0300-08

8

Токовые клещи переменного тока 1 А / 1 В с кабелем 5 м, с разъёмами «банан»

CACL-ACBP-05

9

Кабели основных контактов 5 м, с зажимами SCT

CM-05-65MXST

10

Удлинители кабелей основных контактов 5 м

E3-05-65MXFX

11

Удлинители кабелей основных контактов 10 м

E3-10-65MXFX

12

Удлинители кабелей основных контактов 15 м

E3-15-65MXFX

13

Кабели управления электромагнитами 10 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-10-6BC5B1

14

Кабели управления электромагнитами 15 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-15-6BC5B1

15

Кабели управления электромагнитами 5 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-05-00C5B1

16

Кабели управления электромагнитами 10 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-10-00C5B1

17

Кабели управления электромагнитами 15 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-15-00C5B1

18

Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»

AX-05-02BPBP

19

Кабели вспомогательных контактов 12 х 10 м с разъемами «банан»

AX-10-02BPBP

20

Кабели вспомогательных контактов 12 х 15 м с разъемами «банан»

AX-15-02BPBP

21

Кабели аналоговых каналов 12 х 5 м с разъемами «банан»

AN-05-02BPBP

22

Кабели аналоговых каналов 12 х 10 м с разъемами «банан»

AN-10-02BPBP

23

Кабели аналоговых каналов 12 х 15 м с разъемами «банан»

AN-15-02BPBP

24

Пластиковый кейс для кабелей – средний

CABLE-CAS-02

25

Пластиковый кейс на колесах для кабелей - средний

CABLE-CAS-W2

26

Пластиковый кейс для кабелей - крупный

CABLE-CAS-03

27

Пластиковый кейс на колесах для кабелей - крупный

CABLE-CAS-W3

28

Токовые кабели 2 х 5 м 50 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-05-50VMB3

29

Токовые кабели 2 х 10 м 50 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-10-50VMB3

30

Токовые кабели 2 х 15 м 70 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-15-70VMB3

31

Токовые кабели 2 х 5 м 25 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-05-25LMB1

32

Токовые кабели 2 х 10 м 25 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-10-25LMB1

33

Токовые кабели 2 х 15 м 35 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-15-35LMB1

34

Кабели напряжения 2 х 5 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-05-02BPA1

35

Кабели напряжения 2 х 10 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-10-02BPA1

36

Кабели напряжения 2 х 15 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-15-02BPA1

37

Цифровой датчик углового перемещения с кабелем 5 м

DRT-250-C605

38

Цифровой датчик углового перемещения с кабелем 10 м

DRT-250-C610

39

Цифровой датчик углового перемещения с принадлежностями и кабелем 5 м

DRT-SET-0005

40

Цифровой датчик углового перемещения с принадлежностями и кабелем 10 м

DRT-SET-0010

41

Аналоговый датчик линейного перемещения, 150 мм с кабелем 5 м и штангой

LAT-150-C305

42

Аналоговый датчик линейного перемещения, 225 мм с кабелем 5 м и штангой

LAT-225-C305

43

Аналоговый датчик линейного перемещения, 300 мм с кабелем 5 м и штангой

LAT-300-C305

44

Аналоговый датчик линейного перемещения, 500 мм с кабелем 5 м и штангой

LAT-500-C305

45

Универсальный набор крепежей датчиков перемещения

UTM-KIT-0000

46

Универсальный набор крепежей датчиков перемещения – расширенный

UTM-KIT-0001

47

Конвертер линейного перемещения в угловое

LTR-CON-0000

48

Адаптер датчиков перемещения Doble

DTA-BOX-C002

49

Набор для теста первого срабатывания – пополюсное управление

ONFTT-KIT-00

50

Набор для теста первого срабатывания – трехполюсное управление

ONFTT-KIT-01

51

Транспортировочный кейс для 500 серии

HARD-CASE-NC

52

Транспортировочный кейс для 500 серии на колесах

HARD-CASE-NW



КОМПЛЕКТАЦИЯ CAT500 c 12 каналами основных контактов

Стандартная комплектация

Наименование

Артикул

1

Анализатор высоковольтных выключателей CAT500 c 6 каналами основных контактов

CAT500-12-01

2

ПО DV-CB



3

Кабель USB



4

Сетевой кабель



5

Кабель заземления



6

Транспортировочный кейс



7

USB накопитель



8

Отладочный адаптер



9

Кабель Ethernet



10

Модуль CAT

CAT-MODUL-00

11

Кабель связи с модулем CAT 1 х 15 м

C1-0015-RXX

12

Измерительные кабели 2 х 3,5 м (красные) для модуля CAT с зажимами SCT

CSR-3Z5-15NCST

13

Измерительные кабели 2 х 1,5 м (черные) для модуля CAT с зажимами SCT

CSB-1Z5-15NCST

14

Кабели управления электромагнитами 5 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-05-6BC5B1

15

Кабели питания электромагнитов 4 х 5 м 2,5 мм2 с разъемами «банан»

CS-05-02BPBP

16

Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»

AX-05-02BPBP

17

Кабели аналоговых каналов 12 х 5 м с разъемами «банан»

AN-05-02BPBP

18

Пластиковый кейс для модулей CAT

PLCAS-CAT-03

19

Пластиковый кейс для кабелей – крупный, 2 шт.

CABLE-CAS-03



Дополнительная комплектация

Наименование

Артикул

1

Модуль тестирования КРУЭ при заземлении с двух сторон

BSG-CATGIS-1

2

Модуль теста напряжения минимального срабатывания (встраиваемый, совместим с CAT250 и CAT500, встраивается на место термопринтера)

MTV-MODUL-00

3

Термопринтер 112 мм (встроенный)

PRINT-112-00

4

Рулон термоленты 112 мм

PRINT-112-RO

5

Встроенный модуль высокой точности

RMO-HPMM-DG0

6

Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м

CACL-0300-07

7

Токовые клещи 30/300 А со встроенным аккумулятором и кабелем 5 м

CACL-0300-08

8

Токовые клещи переменного тока 1 А / 1 В с кабелем 5 м, с разъёмами «банан»

CACL-ACBP-05

9

Кабели основных контактов 5 м, с зажимами SCT

CM-05-12MXST

10

Удлинители кабелей основных контактов 5 м

E3-05-12MXFX

11

Удлинители кабелей основных контактов 10 м

E3-10-12MXFX

12

Удлинители кабелей основных контактов 15 м

E3-15-12MXFX

13

Кабели управления электромагнитами 10 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-10-6BC5B1

14

Кабели управления электромагнитами 15 м, с разъемами «банан» (пополюсное управление – 6 каналов)

CO-15-6BC5B1

15

Кабели управления электромагнитами 5 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-05-00C5B1

16

Кабели управления электромагнитами 10 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-10-00C5B1

17

Кабели управления электромагнитами 15 м, с разъемами «банан» (трехполюсное управление – 2 канала)

CO-15-00C5B1

18

Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»

AX-05-02BPBP

19

Кабели вспомогательных контактов 12 х 10 м с разъемами «банан»

AX-10-02BPBP

20

Кабели вспомогательных контактов 12 х 15 м с разъемами «банан»

AX-15-02BPBP

21

Кабели аналоговых каналов 12 х 5 м с разъемами «банан»

AN-05-02BPBP

22

Кабели аналоговых каналов 12 х 10 м с разъемами «банан»

AN-10-02BPBP

23

Кабели аналоговых каналов 12 х 15 м с разъемами «банан»

AN-15-02BPBP

24

Пластиковый кейс для кабелей – средний

CABLE-CAS-02

25

Пластиковый кейс на колесах для кабелей - средний

CABLE-CAS-W2

26

Пластиковый кейс для кабелей - крупный

CABLE-CAS-03

27

Пластиковый кейс на колесах для кабелей - крупный

CABLE-CAS-W3

28

Токовые кабели 2 х 5 м 50 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-05-50VMB3

29

Токовые кабели 2 х 10 м 50 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-10-50VMB3

30

Токовые кабели 2 х 15 м 70 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)

C2-15-70VMB3

31

Токовые кабели 2 х 5 м 25 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-05-25LMB1

32

Токовые кабели 2 х 10 м 25 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-10-25LMB1

33

Токовые кабели 2 х 15 м 35 мм2 с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)

C2-15-35LMB1

34

Кабели напряжения 2 х 5 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-05-02BPA1

35

Кабели напряжения 2 х 10 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-10-02BPA1

36

Кабели напряжения 2 х 15 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)

S2-15-02BPA1

37

Цифровой датчик углового перемещения с кабелем 5 м

DRT-250-C605

38

Цифровой датчик углового перемещения с кабелем 10 м

DRT-250-C610

39

Цифровой датчик углового перемещения с принадлежностями и кабелем 5 м

DRT-SET-0005

40

Цифровой датчик углового перемещения с принадлежностями и кабелем 10 м

DRT-SET-0010

41

Аналоговый датчик линейного перемещения, 150 мм с кабелем 5 м и штангой

LAT-150-C305

42

Аналоговый датчик линейного перемещения, 225 мм с кабелем 5 м и штангой

LAT-225-C305

43

Аналоговый датчик линейного перемещения, 300 мм с кабелем 5 м и штангой

LAT-300-C305

44

Аналоговый датчик линейного перемещения, 500 мм с кабелем 5 м и штангой

LAT-500-C305

45

Универсальный набор крепежей датчиков перемещения

UTM-KIT-0000

46

Универсальный набор крепежей датчиков перемещения – расширенный

UTM-KIT-0001

47

Конвертер линейного перемещения в угловое

LTR-CON-0000

48

Адаптер датчиков перемещения Doble

DTA-BOX-C002

49

Набор для теста первого срабатывания – пополюсное управление

ONFTT-KIT-00

50

Набор для теста первого срабатывания – трехполюсное управление

ONFTT-KIT-01

51

Транспортировочный кейс для 500 серии

HARD-CASE-NC

52

Транспортировочный кейс для 500 серии на колесах

HARD-CASE-NW






©️ 2014 — 2024 ТОО ЭЛЕКТРОНПРИБОР KZ — Измерительные приборы и испытательное оборудование
×
Авторизация
