ИКВ-07 — комплекс безразборного контроля высоковольтных выключателей и трансформаторов

Производитель

СКБ ЭП

Артикул

40926

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание комплекса для безразборного контроля высоковольтных выключателей и трансформаторов ИКВ-07:

Комплекс ИКВ-07 позволяет проводить полноценный контроль высоковольтных выключателей всех типов на все классы напряжений от 10 до 1050 кВ, а также трансформаторов и устройств РПН.

Особенности комплекса для безразборного контроля высоковольтных выключателей и трансформаторов ИКВ-07:

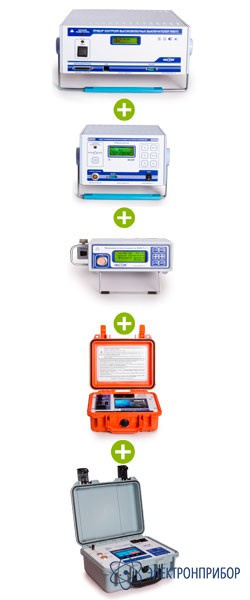

Комплекс состоит из пяти приборов, что обеспечивает полноценный контроль коммутационного оборудования и трансформаторов:

Универсальный прибор ПКВ/У3.0;
Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
Комплексный прибор микромилликилоомметр МИКО-2.3, который сочетает в себе четыре режима: микроомметр, миллиомметр, килоомметр и термометр;
Миллиомметр МИКО-8 с режимом безразборной диагностики устройств РПН (метод DRM);
Специализированный прибор контроля устройств РПН ПКР-2.

Комплекс позволяет проводит:

Проверку технического состояния выключателей советского, российского и зарубежного производства;
Контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
Измерения токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
Проверка работоспособности в простых операциях "В" и "О";
Проверка работоспособности в сложных циклах;
Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
Измерения электрическое сопротивление постоянному току обмоток трансформаторов, электродвигателей, электромагнитов, кабелей и других цепей, содержащих индуктивность, а также электрического сопротивления в безиндуктивных цепях в диапазоне от 10мкОм до 10кОм на токах до 10А;
Безразборную диагностику состояния устройств РПН без снятия крышки бака контакторов (метод DRM).
Измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений;
Измерения сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения;
Измерения температуры обмоток, масла и воздуха.
Проверку технического состояния устройств РПН, указываемых в нормативных документах, как реакторного типа, так и быстродействующих РПН;
Снятие круговых диаграмм резисторных и реакторных устройств РПН;
Снятие осциллограмм переключения контактора резисторных устройств РПН;
Одновременный контроль по трем фазам без установки дополнительных внешних элементов.

Технические характеристики комплекса безразборного контроля высоковольтных выключателей и трансформаторов ИКВ-07:

Параметр	Значение
МИКО-8
Диапазон измерений сопротивления, Ом	10 мкОм + 10 кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более	±(0,1%+0,5 мк0м)
Пределы допускаемой основной абсолютной погрешности нуля шкалы сопротивления, мкОм, не более	±0,5
Пределы допускаемой суммарной относительной погрешности измерений сопротивления в рабочих условиях, %, не более	±0,27
Нестабильность измерительного тока в рабочем диапазоне температур, %/с, не более	0,005
Выходное напряжение, В, не более	20
Задаваемые пределы выходной мощности, Вт	0,3; 1; 5; 20; 62
Сетевое напряжение питания: переменного тока (действующее значение), В постоянного тока, В	от 100 до 242 от 100 до 300
Напряжение питания от внешнего аккумулятора, В	от 11 до 14
Максимальная потребляемая мощность, Вт	120
Габариты измерительного блока (дпинаширинавысота), мм	270 х 250 х 130
Температурный диапазон эксплуатации,°С	-25 + +40
Степень защиты измерительного блока от окружающей среды в транспортном положении	IP64
Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке	IP20
Масса измерительного блока, кг	3,2
ПКР-2
Максимальное время регистрации, мин	20
Разрешающая способность измерения временных интервалов, мс	±0,1
Диапазон измерений угловых перемещений датчиком, град	0,36 + 360
Абсолютная погрешность измерения угловых перемещений, град	±0,54
Амплитуда выходного напряжения каналов, В	17± 10%
Амплитуда выходного тока каналов, мА	80 ±10%
Форма выходного сигнала	прямоуг.
Основная относительная погрешность измерения среднего напряжения каналов, %	±5
Основная относительная погрешность измерения среднего тока каналов, %	±5
Основная относительная погрешность измерения напряжения постоянного тока, %	±2
Основная относительная погрешность измерения постоянного тока, %	±2
Потребляемая мощность в режиме ожидания пуска не более, Вт	15
Потребляемая мощность в режиме измерений не более, Вт	150
Диапазон температуры окружающего воздуха при эксплуатации прибора , °С	от -20 до +40
Габаритные размеры корпуса прибора, мм	360x290x165
Масса измерительного блока прибора не более, кг	6,5
Масса комплекта датчиков, приспособлений и кабелей не более, кг	7
ПУВ-регулятор (ПКВ-35)
Число каналов управления выключателем (О и В)	2
Диапазон входного напряжения, В	90...300
Диапазон выходного напряжения, В	40...285
Дискретность задания выходного напряжения, В	1
Максимальный ток нагрузки, A	35
Максимальная коммутируемая мощность, ВА	12000
Погрешность измерения входного и выходного напряжений, %	1
Пределы задания длительности импульсов включения \ отключения , с	0...1,99
Пределы задания длительности бестоковой паузы, с	0...99,99
Габариты, мм	156х270х140
Вес, не более, кг	6
ПКВ/У3.0
Диапазон измерения временных характеристик, с	0,001+8
Погрешность измерения временных характеристик, мс	±0,1 + ±0,3
Диапазон измерения скорости, м/с	0,002+20
Погрешность измерения скорости в диапазоне 0-10 м/с,%	±2
Диапазон измерения хода, мм	0,5+900
Погрешность измерения хода с датчиком ДП12. мм	±1
Погрешность измерения хода с датчиком ДП21. %	±0,2
Максимальный ток силового коммутатора, А	35
Диапазон измерения сопротивления резистивного датчика. Ом	0+160 или 0+2500
Температурный диапазон эксплуатации.°С	-15 +
Габариты измерительного блока (ширинавысотаглубина). мм	300140400
Масса измерительного блока, кг	8
Количество каналов контроля резистивных датчиков	12
Количество каналов датчиков перемещения	3
МИКО-2.3
Предел допускаемой дополнительной относительной погрешности измерений сопротивления и температуры в рабочем диапазоне температур не более, %	±0,25
Максимальная мощность, потребляемая зарядным устройством при заряде аккумулятора не более, Вт	40
Масса измерительного блока, кг	2,7
Режим микроомметра
Диапазон измерений сопротивления. мкОм	0,01-100000
Режим миллиомметра
Диапазон измерений сопротивления. Ом	10-7-1000
Время одного измерения (в зависимости от индуктивности цепи), с	4-900
Режим килоомметра
Диапазон измеряемых сопротивлений, кОм	0,1+300
Предел допускаемой основной относительной погрешности измерений сопротивления,%	±0,5
Допустимая величина наведенного напряжения на измеряемом сопротивлении Rx=200kOm, В	ДО 5000
Максимальная величина емкостного тока помехи частотой 50Гц через измеряемое сопротивление во всем диапазоне Rx не должна превышать. мА (действ, значение)	25
Режим термометра
Диапазон измеряемых температур, С	-20++120

ПКВ/У3.0
№	Наименование, Индекс	Применение	Фото	Количество
1	Измерительный блок ПКВ/У3.0 СКБ021.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.		1
2	Датчик линейного перемещения ДП12 СКБ012.00.000-02	Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.		2
3	Стержень измерительный СКБ010.15.00.000-02	Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.).		1
4	Датчик углового перемещения ДП21 СКБ009.00.00.000	Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09.		1
5	Кабель датчика СКБ014.25.00.000	Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 12 м.).		1
6	Кабель сетевой СКБ018.09.00.000	Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.).		1
7	Кабель LAN СКБ024.26.00.000	Для подключения прибора к компьютерной сети или ноутбуку (длина 2 м.).		1
8	Кабель RS-232 СКБ024.25.00.000	Для подключения прибора к компьютерной сети или к ноутбуку (длина 1,5 м.).		1
9	Кабель входного напряжения коммутатора СКБ022.06.00.000	Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция - силикон (длина 2 м.).		1
10	Кабель местного пуска СКБ022.07.00.000	Для подключения к приводу высоковольтного выключателя.Оканчивается зажимами типа "крокодил". Номинальный ток 50А. Изоляция - силикон (длина 2,5 м.).		1
11	Кабель дистанционного пуска СКБ021.26.00.000	Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.).		1
12	Кабель полюсов 4 канала. Полюс A, B, C, D СКБ010.05.00.000/-01/-02/-06	Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 30 мм. (длина 11 м.).		1
13	Наконечники на кабели СКБ021.26.00.003	Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.		1
14	Кабель полюсов 20 каналов СКБ021.23.00.000	Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4 (длина 1,2 м.).		1
15	Кабель на 10 реостатных датчиков СКБ021.24.00.000	Для проверки реостатных датчиков воздушных выключателей. Кабель имеет 10 пар наконечников под винт М5. Изоляция кабеля - силикон (длина 2,5 м.).		1
16	Кабель измерения напряжения шунта СКБ014.27.00.000	Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция (длина 5 м.).		1
17	Провод заземления СКБ022.08.00.000	Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,75 м.).		1
18	Комплект крепежных приспособлений	Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).		1
19	Предохранители ВП2Б-1В-2А	Для защиты источника питания.		4
20	Кабель реостатного датчика СКБ021.27.00.000	Для измерения сопротивления реостатных датчиков. Оканчивается наконечниками под винт М5. Изоляция кабеля - силикон (длина 2,5 м.).		2
21	Сумка	Для комплекта крепежных изделий.		1
22	Сумка СКБ121.06.00.000	Для переноса прибора.		1
МИКО-2.3
№	Наименование, Индекс	Применение	Фото	Количество
1	Измерительный блок МИКО-2.3 СКБ025.01.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1
2	Зарядное устройство 3У-1А СКБ023.20.00.000	Для подзаряда аккумулятора во время измерения сопротивления на электрооборудовании.		1
3	Кабель микроомметра К162 СКБ023.02.00.000-01	Для измерения сопротивления масляных (типа У-110; МКП-110; ВМТ-110), воздушных (типа ВВОА-15) и элегазовых высоковольтных выключателей (типа ВГУ-220; ВГВ-110; ЗАР1ДТ-145; ЗНМ428; ВГБУ-110; ВГБ-330). Зажимы типа "крокодил + струбцина" (длина 1,0 м. + 2,1 м.).		1
4	Потенциальный пружинный контакт СКБ023.21.00.000/-01	Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.		2
5	Потенциальный штыревой контакт СКБ023.22.00.000/-01	Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.		2
6	Кабель миллиомметра К233 СКБ023.07.00.000-02	Для измерения сопротивления обмоток силовых трансформаторов напряжением 110кВ и ниже на постоянном токе. Диаметр шпильки ввода до 37 мм. (длина 2 м. + 6 м.).		1
7	Кабель килоомметра К322 СКБ023.06.00.000-01	Для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения (длина 2,1 м. + 3,4 м.).		1
8	Термометр с кабелем К411	Для измерения температуры масла, воды, воздуха (длина 1,8 м.).		1
9	Кабель интерфейса RS-232 СКБ023.11.00.000	Для передачи результатов измерения в компьютер, а также для управления прибором от ПК (длина 1,5 м.).		1
10	Сетевой удлинитель СКБ023.16.00.000	Для подключения зарядного устройства при  размещении прибора на вводе высоковольтного выключателя.		1
11	Проверочный шунт 75ШСМ МЗ-0,5	Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%.		1
12	Эквивалент нулевого сопротивления СКБ023.15.00.000	Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.		1
13	Сумка СКБ123.02.01.000	Предназначена для переноски прибора.		1
14	Сумка СКБ123.02.02.000	Предназначена для комплекта кабелей.		1
МИКО-8
№	Наименование, Индекс	Применение	Фото	Количество
1	Измерительный блок МИКО-8 СКБ032.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1
2	Кабель сетевой СКБ031.23.00.000	Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция (длина 2 м.).		1
3	Провод заземления СКБ010.01.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А.		1
4	Кабель измерительный, длина 8,5 м СКБ032.12.00.000	Измерение с земли ТС-35кВ. Измерение с крышки трансформатора (35÷500) кВ. “Крокодилы” с зевом до 80 мм.		1
5	Эквивалент нулевого сопротивления СКБ023.15.00.000	Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.		1
6	Шунт 75ШСММ3	Проверка работоспособности. Величина 1 мОм ± 0,5%.		1
7	Предохранитель ВП2Б-1В-2А	Для защиты источника питания.		2
8	Кабель USB 2.0 A-B	Для подключения прибора к компьютеру и управлению им от ПК (длина 1,8 м.).		1
9	Сумка СКБ126.06.02.000	Для комплекта крепежных изделий.		1
ПУВ-регулятор (ПКВ-35)
№	Наименование, Индекс	Применение	Фото	Количество
1	Измерительный блок ПУВ-регулятор СКБ027.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1
2	Кабель полюсов с соединителем. Полюс A, B, C СКБ027.29.00.000 СКБ010.05.00.000/-01/-02	Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м.		1
3	Кабель входного напряжения коммутатора СКБ022.06.00.000	Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м.		1
4	Кабель местного пуска СКБ022.07.00.000	Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м.		1
5	Провод заземления СКБ022.08.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.		1
6	Наконечники под винт М5 СКБ021.26.00.003	Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.		4
7	Предохранители ВП2Б-1В-2А	Для защиты источника питания.		2
8	Сумка для переноски прибора СКБ127.01.00.000	Для удобной переноски кабелей и прибора.		1
ПКР-2
№	Наименование, Индекс	Применение	Фото	Количество
1	Измерительный блок ПКР-2 СКБ035.00.00.000	Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК.		1
2	Кабель измерительный с соединителем и контактными зажимами СКБ035.29.00.000 СКБ035.24.00.000 СКБ035.24.00.000-01 СКБ035.24.00.000-02	Используется: 1) Разборный метод диагностики. Для подключения к контактам устройства РПН трансформатора внутри бака. 2) Безразборный метод диагностики (метод DRM). Для подключения к вводам трансформаторов до 220 кВ включительно.		3
3	Датчик углового перемещения ДП22 СКБ035.26.00.000	Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН (в комплекте паспорт и сертификат о калибровке). Диапазон измерений угла 0 - 360º (необходимо выбрать подходящую оси из дополнительной комплектации).		1
4	Струбцина СКБ035.30.00.000	Для фиксирования датчика ДП22 на приводе устройства РПН.		1
5	Ручка СКБ028.25.00.000	Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями из дополнительной комплектации.		1
6	Кабель сетевой СКБ018.09.00.0000	Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС (длина 1,5 м.).		1
7	Провод заземления СКБ010.01.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,8 м.).		1
8	Ось №10 совместно со втулкой СКБ035.25.00.000	Ось №10 предназначена для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно со втулкой СКБ035.25.05.000. Для остальных приводов смотрите оси в таблице "Дополнительная комплектация".		1
9	Предохранитель ВП2Б-1В-2А	Для защиты источника питания.		2
10	Сумка СКБ126.06.00.000	Для переноски кабелей и комплектующих.		1
