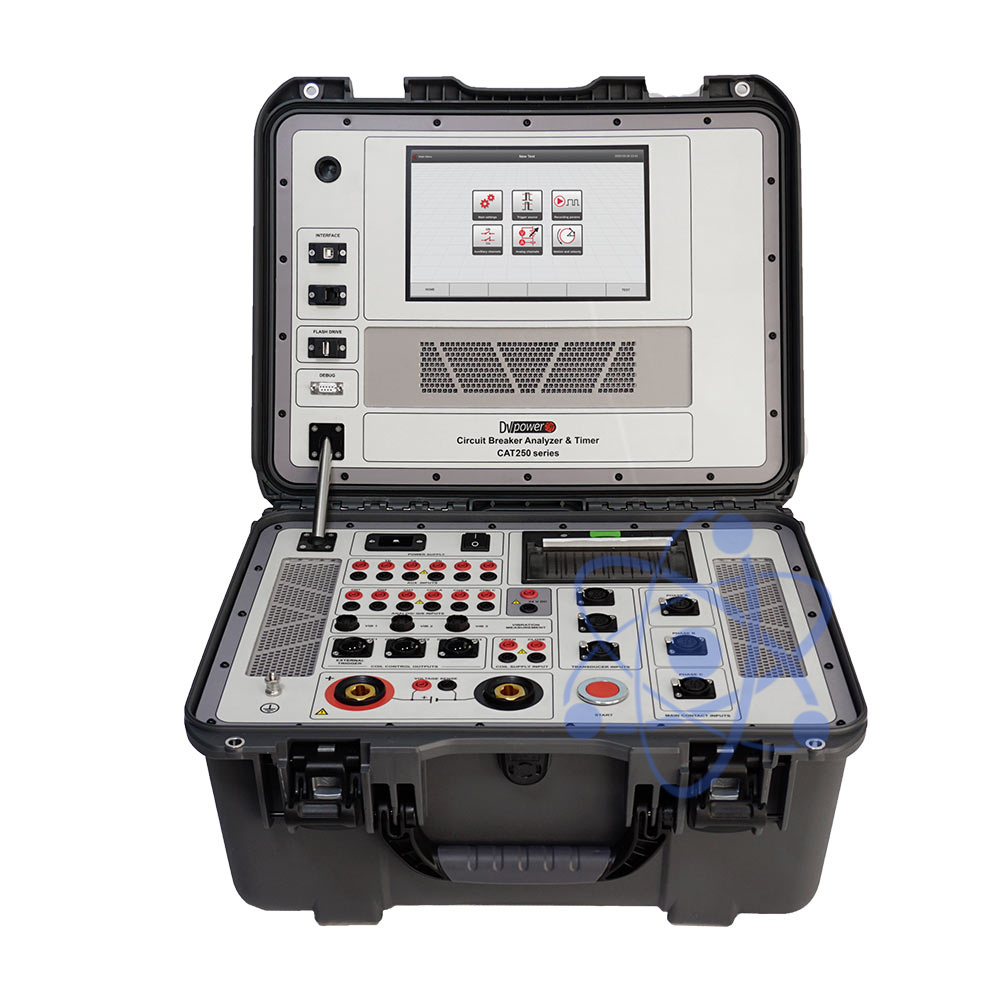

CAT250 — Анализатор высоковольтных выключателей и временных характеристик

Серия CAT250 унаследовала весь собранный опыт и возможности серии CAT Standard.

CAT250 предоставляет уникальный сенсорный интерфейс, созданный с целью экономии времени для подготовки теста и анализа результатов испытаний высоковольтных выключателей.

Результаты теста также могут быть распечатаны на термопринтере с шириной ленты 112 мм (поставляется по заказу) в табличной и графической форме.

Анализаторы серии CAT250 могут быть совмещены с анализаторами электромагнитов серии SAT II, создавая единую систему испытаний (управление и измерения осуществляются через CAT250) способную проводить следующие измерения:

Временные характеристики до 12 основных контактов высоковольтного выключателя (4 разрыва на фазу), включая предвключаемые резисторы (если имеются) и 6 вспомогательных контактов.
Сопротивления предвключаемых резисторов (если присутствуют).
Оценка синхронности полюсов высоковольтного выключателя.
Силы тока, напряжения и сопротивления электромагнитов (одновременно до 3 электромагнитов во время операций включения и отключения).
Оценка состояния подстанционных батарей с помощью графического анализа величины напряжения.
Полный ход, вжим контактов, перелёт, отскок, длительность демпфирования и среднюю скорость подвижных частей высоковольтного выключателя.
Запись типичной кривой вибрации высоковольтного выключателя.
Испытание первого срабатывания.
Переходное сопротивление.
Динамическое сопротивления.
Время взвода пружины, сила тока и напряжение привода (питание постоянным и переменным током, при использовании системы CAT и SAT).

Встроенный микроомметр (по заказу) выдаёт высокую силу тока, необходимую для измерения переходного и динамического сопротивления, а также для измерения временных характеристик бакового выключателя с заземлением с двух сторон.

Шесть дополнительных аналоговых каналов имеют 4 диапазона измерения напряжения на выбор (±1 В, ±5 В, ±60 В и ±300 В AC/DC). Они используются для контроля:

Сопротивления электромагнитов (одновременно до 3 электромагнитов во время операций включения и отключения).
Напряжения подстанционной батареи.
Сила тока во время теста первого срабатывания.
Вторичных токов ТТ для теста на КРУЭ с заземлением с двух сторон.
Прочих важных типов аналоговых сигналов.

Три канала измерения вибрации записывают типичную кривую вибрации высоковольтного выключателя, позволяя проводить безразборный анализ подвижных частей выключателя.

Три канала датчиков хода позволяют измерять характеристики хода подвижных частей выключателя, вжим контактов, перелёт, отскок, время демпфирования и среднюю скорость. В данные универсальные каналы может быть подключен цифровой угловой датчик хода или аналоговый линейный.

Характеристика	CAT250
Количество входов для основных контактов	3, 6 или 12
Параметры измерения сопротивления входов для основных контактов	Состояние контактов при измеренных сопротивлениях: - Включен ≤ 10 Ом - Диапазон предвключаемых резисторов от 10 Ом до 5 кОм - Отключен ≥ 5 кОм
Напряжение холостого хода каналов основных контактов	20 В DC
Ток короткого замыкания каналов основных контактов	50 мА
Количество дополнительных входов	6, «сухие» или «мокрые» по выбору пользователя
Параметры сухих контактов	Напряжение холостого хода 24 В DC; Ток короткого замыкания 5 мА
Параметры мокрых контактов	Рабочее напряжение 300 В DC, 250 В AC; Уровень низкого сигнала ± 5 В; Уровень высокого сигнала ± 10 В
Количество выходов питания электромагнитов	6 (3 включения и 3 отключения)
Характеристики источника питания электромагнитов	300 В DC макс.; 35 А DC макс.
Диапазоны измерения временных характеристик	До 1 с, разрешение 0,025 мс (частота выборки 40 кГц); До 2 с, разрешение 0,1 мс (частота выборки 10 кГц); До 20 с, разрешение 1 мс (частота выборки 1 кГц); До 200 с, разрешение 10 мс (частота выборки 100 Гц);
Погрешность измерения временных характеристик	0,05% от показаний ± разрешение
Количество каналов измерения силы тока	6, датчики Холла
Диапазон измерения силы тока	±35 А DC и в полосе частот до 5 кГц
Погрешность измерения силы тока	± (0,5 % изм. + 0,1 % ПД)
Измерение сопротивления электромагнитов	До 3 одновременно (отключения или включения)
Диапазоны измерения сопротивления электромагнитов	1 Ом – 99,9 Ом с разрешением 0,1 Ом; 100 Ом – 999 Ом с разрешением 1 Ом
Основная погрешность измерения сопротивления электромагнитов	±(0,5% изм. + 0,5% ПД)
Количество универсальных каналов датчиков хода	3
Количество аналоговых входов	6 – для измерения силы тока электромагнитов; 6 каналов напряжения
Диапазоны измерения напряжения аналоговыми каналами	±1 В, ±5 В, ±60 В и ±300 В AC/DC
Каналы измерения вибрации	3 канала, ICP акселерометр ±100 мВ/g, ±50 g, интервал выборки 0,1 мс
Выход питания постоянного тока для токовых клещей	24 В
Встроенный микроомметр (по заказу)	200 А или 500 А
Диапазоны измерительной силы тока микроомметра	5 А – 200 А / 500 А
Предельное напряжение нагрузки микроомметра	6,2 В
Диапазон измерения сопротивления микроомметра	0,1 мкОм – 999,9 мОм с разрешением 0,1 мкОм
Основная погрешность измерения сопротивления микроомметра	± (0,1% изм. + 0,1% ПД)
Измерение динамического сопротивления микроомметром	Частота выборки 40 кГц, разрешение 16 бит, поддерживаемые операции: - Отключение (О); - Включение (В); - О – В (повторное включение); - В – О (свободное расцепление); - О - ВО
Интерфейс	USB, Ethernet
Дисплей	Цветной сенсорный 10,1’’
Принтер (опционально)	Термопринтер с шириной ленты 112 мм, гарантированная плотность печати при температурах от 5 °С до 40 °С и относительной влажности от 20 до 85 %
Габариты	505 х 409 х 257 мм
Масса	От 13,2 кг в зависимости от исполнения
Сетевое питание	90 – 264 В, 50/60 Гц
Предельная потребляемая мощность	250 ВА (без микроомметра); 1900 ВА (с микроомметром 200 А); 3900 ВА (с микроомметром 500 А)
Категория перенапряжения	II
Степень загрязнения	2
Соответствие стандартам	EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1
Рабочие условия	-10 °C - +55 °C
Условия хранения	-40 °C - +70 °C
Гарантия	3 года + дополнительный год при регистрации на официальном сайте DV Power

КОМПЛЕКТАЦИЯ CAT250 c 6 каналами основных контактов

Стандартная комплектация

№	Наименование	Артикул
1	Анализатор высоковольтных выключателей CAT250 c 6 каналами основных контактов	CAT250-06-01
2	ПО DV-CB с кабелем USB
3	Сетевой кабель
4	Кабель заземления
5	Транспортировочный кейс
6	USB накопитель
7	Отладочный адаптер
8	Кабель Ethernet
9	Кабели основных контактов 5 м, с зажимами SCT	CM-05-65MXST
10	Удлинители кабелей основных контактов 10 м	E3-10-65MXFX
11	Кабели управления электромагнитами 5 м, с разъемами «банан» (пополюсное управление – 6 каналов)	CO-05-6BC5B1
12	Кабели питания электромагнитов 4 х 5 м 2,5 мм² с разъемами «банан»	CS-05-02BPBP
13	Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»	AX-05-02BPBP
14	Кабели аналоговых каналов 12 х 5 м с разъемами «банан»	AN-05-02BPBP
15	Токовые кабели 2 х 10 м 50 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)	C2-10-50VMB3
16	Токовые кабели 2 х 10 м 25 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)	C2-10-25LMB1
17	Кабели напряжения 2 х 10 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)	S2-10-02BPA1
18	Пластиковый кейс для кабелей – крупный, 2 шт.	CABLE-CAS-03

Дополнительная комплектация

№	Наименование	Артикул
1	Микроомметр 200 А (встроенный)	BIMCAT5-2-00
2	Микроомметр 500 А (встроенный)	BIMCAT5-5-00
3	Функционал измерения с колонковыми выключателями, заземленными с двух сторон	BSG-CAT25-03
4	Функционал измерения с баковыми выключателями, заземленными с двух сторон	BSG-CATDTB-0
5	Встроенный модуль высокой точности	RMO-HPMM-DG0
6	Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м	CACL-0300-07
7	Токовые клещи 30/300 А со встроенным аккумулятором и кабелем 5 м	CACL-0300-08
8	Термопринтер 112 мм (встроенный)	PRINT-112-00
9	Рулон термоленты 58 мм	PRINT-112-RO
10	Пластиковый кейс на колесах для кабелей - крупный	CABLE-CAS-W3
11	Кабели управления электромагнитами 10 м, с разъемами «банан» (пополюсное управление – 6 каналов)	CO-10-6BC5B1
12	Кабели управления электромагнитами 15 м, с разъемами «банан» (пополюсное управление – 6 каналов)	CO-15-6BC5B1
13	Кабели управления электромагнитами 5 м, с разъемами «банан» (трехполюсное управление – 2 канала)	CO-05-00C5B1
14	Кабели управления электромагнитами 10 м, с разъемами «банан» (трехполюсное управление – 2 канала)	CO-10-00C5B1
15	Кабели управления электромагнитами 15 м, с разъемами «банан» (трехполюсное управление – 2 канала)	CO-15-00C5B1
16	Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»	AX-05-02BPBP
17	Кабели вспомогательных контактов 12 х 10 м с разъемами «банан»	AX-10-02BPBP
18	Кабели вспомогательных контактов 12 х 15 м с разъемами «банан»	AX-15-02BPBP
19	Кабели аналоговых каналов 12 х 5 м с разъемами «банан»	AN-05-02BPBP
20	Кабели аналоговых каналов 12 х 10 м с разъемами «банан»	AN-10-02BPBP
21	Кабели аналоговых каналов 12 х 15 м с разъемами «банан»	AN-15-02BPBP
22	Кабели основных контактов 3 м, с зажимами SCT	CM-03-65MXST
23	Кабели основных контактов 3 м, с зажимами «крокодил»	CM-03-65MXA2
24	Кабели основных контактов 5 м, с зажимами «крокодил»	CM-05-65MXA2
25	Удлинители кабелей основных контактов 5 м	E3-05-65MXFX
26	Удлинители кабелей основных контактов 15 м	E3-15-65MXFX
27	Токовые кабели 2 х 5 м 50 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)	C2-05-50VMB3
28	Токовые кабели 2 х 15 м 70 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)	C2-15-70VMB3
29	Токовые кабели 2 х 5 м 25 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)	C2-05-25LMB1
30	Токовые кабели 2 х 15 м 35 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)	C2-15-35LMB1
31	Кабели напряжения 2 х 5 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)	S2-05-02BPA1
32	Кабели напряжения 2 х 15 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)	S2-15-02BPA1
33	Цифровой датчик углового перемещения с кабелем 5 м	DRT-250-C605
34	Цифровой датчик углового перемещения с кабелем 10 м	DRT-250-C610
35	Цифровой датчик углового перемещения с принадлежностями и кабелем 5 м	DRT-SET-0005
36	Цифровой датчик углового перемещения с принадлежностями и кабелем 10 м	DRT-SET-0010
37	Аналоговый датчик линейного перемещения, 150 мм с кабелем 5 м и штангой	LAT-150-C305
38	Аналоговый датчик линейного перемещения, 225 мм с кабелем 5 м и штангой	LAT-225-C305
39	Аналоговый датчик линейного перемещения, 300 мм с кабелем 5 м и штангой	LAT-300-C305
40	Аналоговый датчик линейного перемещения, 500 мм с кабелем 5 м и штангой	LAT-500-C305
41	Токовые клещи переменного тока 1 А / 1 В с кабелем 5 м, с разъёмами «банан»	CACL-ACBP-05
42	Набор для теста первого срабатывания – пополюсное управление	ONFTT-KIT-00
43	Набор для теста первого срабатывания – трехполюсное управление	ONFTT-KIT-01
44	Универсальный набор крепежей датчиков перемещения	UTM-KIT-0000
45	Универсальный набор крепежей датчиков перемещения – расширенный	UTM-KIT-0001
46	Конвертер линейного перемещения в угловое	LTR-CON-0000
47	Адаптер датчиков перемещения Doble	DTA-BOX-C002
48	Крепёжная скоба для датчика линейных перемещений	LAT-MNTB-000

КОМПЛЕКТАЦИЯ CAT250 c 12 каналами основных контактов

Стандартная комплектация

№	Наименование	Артикул
1	Анализатор высоковольтных выключателей CAT250 c 12 каналами основных контактов	CAT250-12-01
2	ПО DV-CB с кабелем USB
3	Сетевой кабель
4	Кабель заземления
5	Транспортировочный кейс
6	USB накопитель
7	Отладочный адаптер
8	Кабель Ethernet
9	Кабели основных контактов 5 м, с зажимами SCT	CM-05-12MXST
10	Удлинители кабелей основных контактов 10 м	E6-10-12MXFX
11	Кабели управления электромагнитами 5 м, с разъемами «банан» (пополюсное управление – 6 каналов)	CO-05-6BC5B1
12	Кабели питания электромагнитов 4 х 5 м 2,5 мм² с разъемами «банан»	CS-05-02BPBP
13	Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»	AX-05-02BPBP
14	Кабели аналоговых каналов 12 х 5 м с разъемами «банан»	AN-05-02BPBP
15	Токовые кабели 2 х 10 м 50 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)	C2-10-50VMB3
16	Токовые кабели 2 х 10 м 25 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)	C2-10-25LMB1
17	Кабели напряжения 2 х 10 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)	S2-10-02BPA1
18	Пластиковый кейс для кабелей – крупный, 2 шт.	CABLE-CAS-03

Дополнительная комплектация

№	Наименование	Артикул
1	Микроомметр 200 А (встроенный)	BIMCAT5-2-00
2	Микроомметр 500 А (встроенный)	BIMCAT5-5-00
3	Функционал измерения с колонковыми выключателями, заземленными с двух сторон	BSG-CAT25-03
4	Функционал измерения с баковыми выключателями, заземленными с двух сторон	BSG-CATDTB-0
5	Встроенный модуль высокой точности	RMO-HPMM-DG0
6	Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м	CACL-0300-07
7	Токовые клещи 30/300 А со встроенным аккумулятором и кабелем 5 м	CACL-0300-08
8	Термопринтер 112 мм (встроенный)	PRINT-112-00
9	Рулон термоленты 58 мм	PRINT-112-RO
10	Пластиковый кейс на колесах для кабелей - крупный	CABLE-CAS-W3
11	Кабели управления электромагнитами 10 м, с разъемами «банан» (пополюсное управление – 6 каналов)	CO-10-6BC5B1
12	Кабели управления электромагнитами 15 м, с разъемами «банан» (пополюсное управление – 6 каналов)	CO-15-6BC5B1
13	Кабели управления электромагнитами 5 м, с разъемами «банан» (трехполюсное управление – 2 канала)	CO-05-00C5B1
14	Кабели управления электромагнитами 10 м, с разъемами «банан» (трехполюсное управление – 2 канала)	CO-10-00C5B1
15	Кабели управления электромагнитами 15 м, с разъемами «банан» (трехполюсное управление – 2 канала)	CO-15-00C5B1
16	Кабели вспомогательных контактов 12 х 5 м с разъемами «банан»	AX-05-02BPBP
17	Кабели вспомогательных контактов 12 х 10 м с разъемами «банан»	AX-10-02BPBP
18	Кабели вспомогательных контактов 12 х 15 м с разъемами «банан»	AX-15-02BPBP
19	Кабели аналоговых каналов 12 х 5 м с разъемами «банан»	AN-05-02BPBP
20	Кабели аналоговых каналов 12 х 10 м с разъемами «банан»	AN-10-02BPBP
21	Кабели аналоговых каналов 12 х 15 м с разъемами «банан»	AN-15-02BPBP
22	Кабели основных контактов 3 м, с зажимами SCT	CM-03-12MXST
23	Кабели основных контактов 3 м, с зажимами «крокодил»	CM-03-12MXA2
24	Кабели основных контактов 5 м, с зажимами «крокодил»	CM-05-12MXA2
25	Удлинители кабелей основных контактов 5 м	E6-05-12MXFX
26	Удлинители кабелей основных контактов 15 м	E6-15-12MXFX
27	Токовые кабели 2 х 5 м 50 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)	C2-05-50VMB3
28	Токовые кабели 2 х 15 м 70 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 500 А)	C2-15-70VMB3
29	Токовые кабели 2 х 5 м 25 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)	C2-05-25LMB1
30	Токовые кабели 2 х 15 м 35 мм² с аккумуляторными зажимами (при доукомплектации встроенным микроомметром 200 А)	C2-15-35LMB1
31	Кабели напряжения 2 х 5 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)	S2-05-02BPA1
32	Кабели напряжения 2 х 15 м с зажимами «крокодил» (при доукомплектации встроенным микроомметром)	S2-15-02BPA1
33	Цифровой датчик углового перемещения с кабелем 5 м	DRT-250-C605
34	Цифровой датчик углового перемещения с кабелем 10 м	DRT-250-C610
35	Цифровой датчик углового перемещения с принадлежностями и кабелем 5 м	DRT-SET-0005
36	Цифровой датчик углового перемещения с принадлежностями и кабелем 10 м	DRT-SET-0010
37	Аналоговый датчик линейного перемещения, 150 мм с кабелем 5 м и штангой	LAT-150-C305
38	Аналоговый датчик линейного перемещения, 225 мм с кабелем 5 м и штангой	LAT-225-C305
39	Аналоговый датчик линейного перемещения, 300 мм с кабелем 5 м и штангой	LAT-300-C305
40	Аналоговый датчик линейного перемещения, 500 мм с кабелем 5 м и штангой	LAT-500-C305
41	Токовые клещи переменного тока 1 А / 1 В с кабелем 5 м, с разъёмами «банан»	CACL-ACBP-05
42	Набор для теста первого срабатывания – пополюсное управление	ONFTT-KIT-00
43	Набор для теста первого срабатывания – трехполюсное управление	ONFTT-KIT-01
44	Универсальный набор крепежей датчиков перемещения	UTM-KIT-0000
45	Универсальный набор крепежей датчиков перемещения – расширенный	UTM-KIT-0001
46	Конвертер линейного перемещения в угловое	LTR-CON-0000
47	Адаптер датчиков перемещения Doble	DTA-BOX-C002
48	Крепёжная скоба для датчика линейных перемещений	LAT-MNTB-000

CAT250 — Анализатор высоковольтных выключателей и временных характеристик

CAT250 — Анализатор высоковольтных выключателей и временных характеристик

Рекомендуем посмотреть
