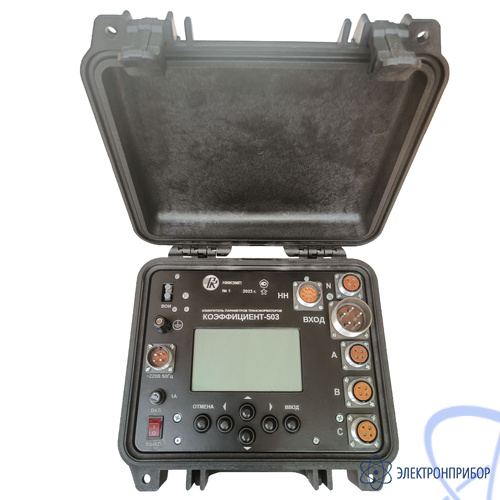

КОЭФФИЦИЕНТ-М-503 — измеритель параметров трансформаторов

Производитель

НИИЭМП

Межповерочный интервал

12 мес

Артикул

80471

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-503:

Измеритель КОЭФФИЦИЕНТ-М-503 в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС обеспечивает измерение для трансформаторов всех схем и групп соединения по ГОСТ 30830 коэффициента трансформации, тока и потерь холостого хода, сопротивления короткого замыкания, и определение группы соединения обмоток.

Особенности измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-503:

Трёхфазный измеритель, может использоваться для однофазных измерений.
Измерение напряжений до 500 В и токов до 50 А.
Ручной или автоматический выбор предела измерения.
Программируемое число измерений с индикацией усреднённого значения.
Гальванически изолированный волоконно-оптический интерфейс.
Ударопрочный корпус с размерами 271х248х123 мм.
Память на 200 результатов измерений.
Хранение результатов с привязкой к дате и времени.
Жидкокристаллический дисплей с настраиваемой подсветкой.
Диапазон рабочих температур от -15°С до +45°С.
Программное обеспечение для удаленного управления измерителем.
Протокол обмена для встраивания измерителя в собственную систему.
Поверочные кабели в основном комплекте поставки.

Технические характеристики измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-503:

Параметр	Значение
Диапазон измерений среднеквадратического значения напряжения переменного тока первой гармоники U, В	от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U, %	± [0,2 + 0,02 · (U_К/ U - 1)]
Диапазоны измерений среднеквадратического значения напряжения переменного тока первой гармоники U_НН, В	от 0,5 до 5 от 5 до 50 от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U_НН, %	± [0,2 + 0,02 · (U_ННК/ U_НН - 1)]
Диапазоны измерений среднеквадратического значения силы переменного тока первой гармоники I, А	от 0,005 до 0,05 от 0,05 до 0,5 от 0,5 до 5 от 5 до 50
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока первой гармоники I, %, в диапазонах от 0,005 до 0,05 А от 0,05 до 0,5 А от 0,5 до 5 А от 5 до 50 А	± [0,25 + 0,05 · (I_К/ I - 1)] ± [0,25 + 0,025 · (I_К/ I - 1)]
Диапазон измерений угла фазового сдвига между напряжением и током Δϕ, °	от минус 180 до 180
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током Δϕ, °	± [0,25 + 0,025 · (U_К/ U + I_K/ I)]
Диапазон измерений коэффициента мощности К_P	от -1,0 до +1,0
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности К_P	± [0,05 + 0,005 · (U_К/ U + I_K/ I - 2) + (1 / K_P - 1)]
Диапазоны измерений активной электрической мощности P, Вт (от 0,01 · I_К· U_К· К_P до I_К· U_К· К_P)	от 0,25 · К_P до 25 (I_К = 0,05 А) от 2,5 · К_P до 250 (I_К = 0,5 А) от 25 · К_P до 2500 (I_К = 5 А) от 250 · К_P до 25000 (I_К = 50 А)
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности P, %	± [0,5 + 0,025 · (U_К/ U + I_K/ I - 2) + 0,6 · (1 / K_P - 1)]
Диапазон измерений частоты переменного напряжения f и тока fi, Гц	от 45 до 65
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока f, Гц	±0,05

№	Наименование	Количество
1	Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-503	1
2	Кабель питания КП, длина 3 м	1
3	Кабель измерительный поверочный КИП3, длина 1 м	1
4	Кабель измерительный поверочный КИП-НН, длина 1 м	1
5	USB-флеш-накопитель с программным обеспечением	1
6	Руководство по эксплуатации	1

Примечание: измерительные кабели изготавливаются длиной 2, 5, 10, 15, 30, 50 метров и не входят в основной комплект поставки.
