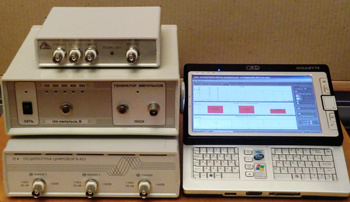

Назначение установки для диагностики механического состояния обмоток силовых трансформаторов Импульс-10:
Диагностическая установка Импульс-10 предназначена для диагностики механического состояния обмоток силовых трансформаторов и шунтирующих реакторов. Выявляемые дефекты - развивающиеся механические повреждения обмоток (деформации, смещения витков, катушек, распрессовка обмоток), а также дефекты магнитной системы (смещения, образование контуров, замыкания листов, замыкания на землю).
Принцип действия установки для диагностики механического состояния обмоток силовых трансформаторов Импульс-10:
Измерение и анализ частотных характеристики обмоток при воздействии низковольтного прямоугольного зондирующего импульса или синусоидального сигнала изменяющейся частоты, основанные на применении метода частотного анализа (FRA Frequency Response Analysis), являющегося, по оценке СИГРЭ, самым чувствительным методом оценки механического состояния обмоток трансформаторов.
Предустановленное программное обеспечение установки для диагностики механического состояния обмоток силовых трансформаторов Импульс-10, включает в себя:
- программу сбора данных: тестирование измерительной схемы, управление процедурой сбора, фильтрация от помех, запись в базу данных;
- программу обработки и анализа результатов диагностики: сравнение нормограммы и дефектограммы во временной и частотной области, статистическую обработку, анализ и оценку результатов диагностики.
