Назначение многофункционального электроизмерительного прибора PD194E:
Многофункциональные цифровые электроизмерительные приборы PD194E предназначены для измерения электрических параметров в трехфазных и однофазных сетях переменного тока, выполнения функций телеизмерения, телесигнализации и телеуправления. Гибкие функциональные возможности прибора обеспечены, благодаря дополнительным модулям, присоединяемым корпусу прибора.
Исполнения многофункционального электроизмерительного прибора PD194E:
Варианты исполнения прибора PD194E:
- PD194E - многофункциональный электроизмерительный прибор (базовая модификация, 1 порт RS-485 Modbus RTU);
Дополнительные функциональные возможности прибора – второй цифровой порт, аналоговые выходы (AO), дискретные входы (DI) и релейные выходы (DO) – обеспечивают дополнительные модули типа М и С, присоединяемые к прибору сзади. На прибор можно установить не более одного модуля типа М и не более одного модуля типа С:
| Функциональные модули | Название | Характеристики |
 |
М1 | 6 DI, 2 DO с переключаемым контактом |
| М2 | 6 DI, 2 DO с переключаемым контактом, 2 AO |
|
| М3 | 4 DI, 2 DO с переключаемым контактом, 2 DO с размыкаемым контактом |
|
| М4 | 4 AO | |
 |
С0 | Порт RS-485 (Modbus RTU) |
- PD194E/M1 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
- PD194E/M2 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
- PD194E/M3 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
- PD194E/M4 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 аналоговых выхода);
- PD194E/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU);

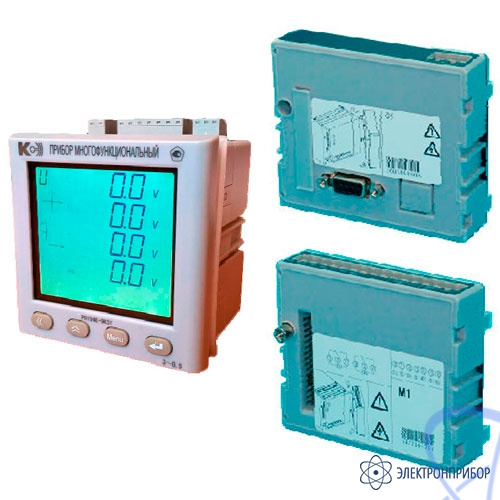

- PD194E/M1/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
- PD194E/M2/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
- PD194E/M3/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
- PD194E/M4/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 аналоговых выхода).
Структура наименования многофункционального электроизмерительного прибора PD194E:
.jpg)
Примечания к рисунку:
(1) Указывается при наличии аналоговых выходов.
(2) Указывается, какие дополнительные модули типа С и/или М установлены (не более одного модуля типа С и не более одного модуля типа М), например, «С0М2». Если дополнительные модули не используются, данное поле пропускается.
