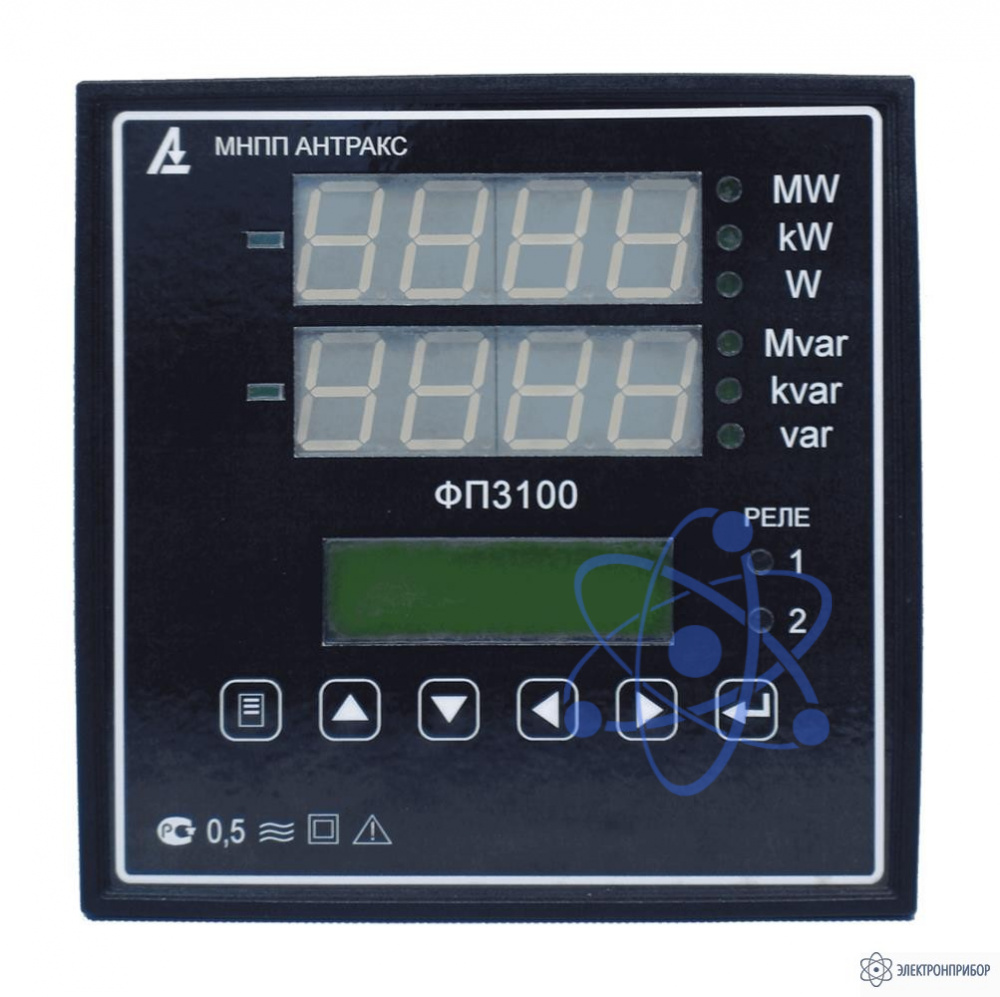

ФП3100 — прибор электроизмерительный многофункциональный

Производитель

Гарантия

12 мес

Артикул

29960

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение многофункционального электроизмерительного прибора ФП3100:

Приборы электроизмерительные многофункциональные ФП предназначены для измерения всех базовых параметров в трехфазной трехпроводной или четырехпроводной симметричной и несимметричной электрической сети с одновременным отображением текущих значений и их цифровой передачей и преобразованием в стандартный аналоговый сигнал. Приборы могут использоваться в сетях сбора данных или в качестве одного измерительного прибора вместо нескольких: амперметров, вольтметров, ваттметров, варметров, фазо- и частотомеров и других, что удобно для унификации оборудования и выгодно экономически. Кроме того, приборы ФП рассчитаны на непрерывную круглосуточную работу и могут применяться для метрологического обеспечения в электротехнической и других областях промышленности.

Приборы ФП предназначены для замены устаревших электромеханических приборов, а также для использования в новых разработках систем и установок энергообъектов различных отраслей промышленности, в том числе электрических подстанций 6, 10, 35, 110, 220, 330, 500 и 750 кВ и генерирующих станций.

Функции многофункционального электроизмерительного прибора ФП3100:

измерение напряжения переменного тока частотой 50, 60 Гц;
измерение силы переменного тока;
измерение активной, реактивной и полной мощности с учетом первичных коэффициентов трансформации;
измерение частоты входного напряжения переменного тока в трехфазной трехпроводной или четырехпроводной симметричной или несимметричной электрической сети;
расчет на основании измерений коэффициента мощности (cos φ)
расчет на основании измерений усредненных трехфазных активной, реактивной, полной мощности;
расчет на основании измерений фазных (или линейных, в зависимости от схемы включения) напряжений и силы переменного тока;
расчет на основании измерений напряжения и силы переменного тока фазы В (в случае использования трехпроводного включения);
отображение одного или нескольких измеренных значений и параметров сети;
отображение текущего времени;
передача требуемых значений в цифровом виде посредством интерфейса RS485/232 (протокол MODBUS ASCII/RTU) или интерфейса с током, пропорциональным одному из выбранных параметров;
выход USB и релейные выходы в качестве дополнительных опций.

Технические характеристики многофункционального электроизмерительного прибора ФП3100:

Параметр	Значение
Номинальное значение силы переменного тока I_ном	1 А 5 А
Диапазон измерения силы переменного тока, А	(0,001-2)I_ном
Номинальное значение междуфазного (линейного) напряжения переменного тока U_ном^мф частотой 50, 60 Гц	100 В
Диапазон измерения междуфазного (линейного) напряжения переменного тока, В	(0,05-1,4) U_ном^мф
Номинальное значение фазного напряжения переменного тока U_ном^ф частотой 50, 60 Гц	57,7 В
Диапазон измерения напряжения переменного тока, В	(0,1-2,2) U_ном^ф
Диапазон измерения фазной активной, реактивной и полной мощности при номинальном коэффициенте мощности cos?=1 или sin?=1 В•А	0,001I_ном•0,1U_ном?I_ном•1,4U_ном
Диапазон измерения частоты измеряемого входного напряжения переменного тока (в зависимости от исполнения): - при номинальном значении 50 Гц - при номинальном значении 60 Гц	48-52 Гц 58-62 Гц
Время измерения, не более	2 с
Тип интерфейса	RS485/232
Скорость обмена по интерфейсу	110, 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200, 128000, 256000 бод
Напряжение гальванической изоляции входных цепей, не менее	3 кВ
Напряжение гальванической изоляции цепей питания, не менее	3 кВ
Напряжение гальванической изоляции выходных цепей, не менее	3 кВ
Пределы допускаемой основной приведенной погрешности измерения силы переменного тока, напряжения переменного тока, фазной (трехфазной) активной, реактивной и полной мощности	0,5 %
Пределы допускаемой основной приведенной погрешности измерения частоты измеряемого входного напряжения переменного тока	0,02 %
Срок службы	10 лет

Сравнительная таблица модификаций приборов ФП:

Параметры	ФП1000	ФП2000	ФП3000	ФП3100	ФП3200
Количество светодиодных индикаторов	1	2	3	2	2
Наличие жк дисплея	0	0	1	1	1
Отображается на индикаторе	любая измеряемая величина 3-х фазной сети			активная и реактивная мощности
Отображается на ЖК-дисплее	-	-	-	любая измеряемая величина 3-х фазной сети
Пленочная клавиатура	-	-	-	+	+
Возможность изменения настроек с клавиатуры	-	-	-	+	+
Выбора режима индикации	+	+	+	+	+
Изменение яркости свечения	+	+	+	+	+
Регистрация аварийных процессов	-	-	-	-	+
Расчет расстояния до места КЗ	-	-	-	-	+
Внешний интерфейс RS-485/232	+	+	+	+	+
Аналоговый выход 0-20 мА	+	+	+	+	+
Коэффициенты трансформации	возможна настройка пользователем
Потребляемая мощность ВА, не более	5	5	5	10	10
Питание:
- от промышленной сети переменного тока с напряжением в диапазоне от 85 до 265 В частотой от 45 до 65 Гц	+	+	+	+	+
- от двух смежных фаз параллельной измерительной цепи	+	+	+	-	-
- от сети постоянного тока номинальным напряжением 110 или 220 В с отклонением от минус 15 до плюс 10 %	+	+	+	+	+
Рабочий температурный диапазон, ^оС	-40...+50
Габаритные размеры:
- 144х144х85	+	+	+	+	+
- 120х120х140	+	+	+	-	-
Масса, кг, не более	1,5	1,5	1,5	1,5	1,5

№	Наименование	Количество
1.	Прибор электроизмерительный многофункциональный ФП3100	1
