КСМ-М1 — прибор многоточечного мониторинга электроэнергии

Производитель

Межповерочный интервал

48 мес

Артикул

82148

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание прибора многоточечного мониторинга электроэнергии КСМ-М1:

Приборы многоточечного мониторинга электроэнергии КСМ-М1 имеют модификации с измерительными модулями с ЖК-индикатором, что дает возможность настройки и просмотра результатов измерений с помощью кнопок управления на лицевой панели через систему меню.

Приборы позволяют подключать до 4 трехфазных точек или до 12 однофазных точек измерения (присоединений).

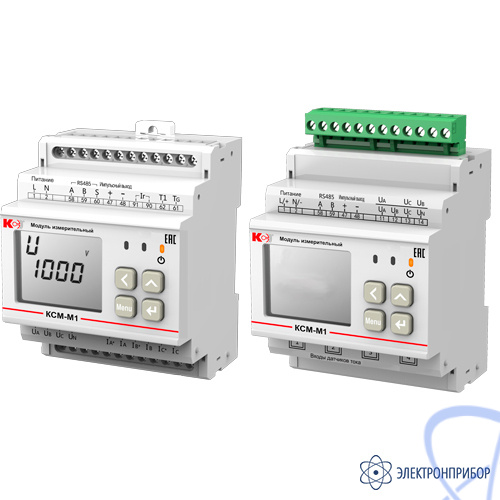

Варианты исполнения прибора многоточечного мониторинга электроэнергии КСМ-М1:

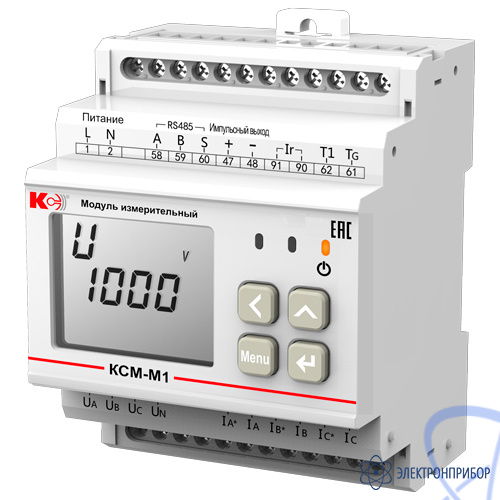

КСМ-М1-1: измеряет напряжение, ток, мощность, частоту, энергию, гармоники в трехфазной сети, ток утечки и температуру. Имеет 1 интерфейс RS-485, импульсный выход. Погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.

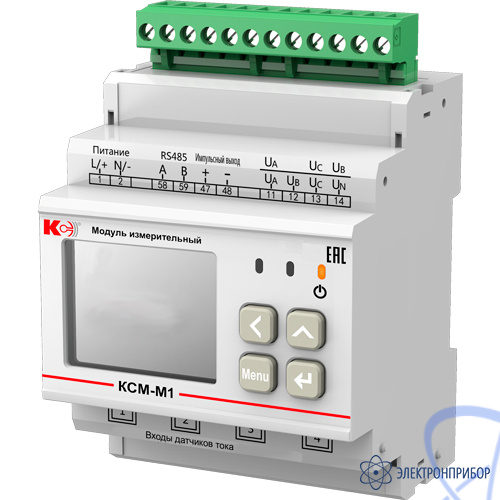

КСМ-М1-2: измеряет напряжение, ток, мощность, частоту, гармоники в трехфазной сети. Имеет 1 интерфейс RS-485, импульсный выход. К модулю подключаются внешние датчики тока. Погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.

Структура условного обозначения модификаций прибора многоточечного мониторинга электроэнергии КСМ-М1:

Технические характеристики прибора многоточечного мониторинга электроэнергии КСМ-М1:

Параметр		Значение
Параметры окружающей среды
Рабочие условия измерений	температура окружающего воздуха, °C	от -25 до +70 от -40 до +70⁽¹⁾
	относительная влажность воздуха, %	95 при +35
Условия эксплуатации
Высота над уровнем моря, не более, м		2500
Защита от вредных воздействий		без агрессивных газов
Сопротивление изоляции не менее, МОм		измерительные цепи, питание, выходные клеммы, 100
Напряжение пробоя изоляции не менее, кВ		между входом и напряжением питания, между входом и выходом, между напряжением питания и выходом, 2
Механическая устойчивость и прочность
Прочность при транспортировании		согласно ГОСТ 22261-94, п.4.9.9, п.7.34
Устойчивость к синусоидальной вибрации		группа механического исполнения М13 согласно ГОСТ 17516.1-90, п.2
Устойчивость к землятресению		до 8 балов по шкале MSK-64 по ГОСТ 17516.1-90, приложение 6, для группы М13, для встроенных элементов, уровень установки 0 - 10 м над нулевой отметкой
Безопасность и защита
Степень защиты		IP20 IP40⁽²⁾
Эдлектрическая безопасность		соответствует ГОСТ 2.2.091-2012 (IEC 61010-1:2001)
Пожарнаяя безопасность		соответствует НПБ 247-97, п. 2.9, п.2.29, 2.31
Электромагнитная совместимость
Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)		соответствует ГОСТ Р МЭК 61326-1-2014
Надежность
Средняя наработка на отказ, тысяч ч		50000
Средний срок службы, лет		10
Межповерочный интервал, лет		4
Параметры электрического питания
Напряжение переменного и постоянного тока, В		от 80 до 270
Частота переменного тока, Гц		46-65
Мощность, потребляемая от источника питания не более, ВА		5
Напряжение пробоя не менее, кВ		2
Входы напряжения
Разрешающая способность, В		0,1
Сопротивление измерительного входа напряжения не менее, МОм		1,7 / фаза
Потребляемая мощность, Вт		0,1 / фаза
Перегрузка, %		постоянная: 120
Частота входного сигнала, Гц		45-55
Входы тока
Номинальное значение		в зависимости от типа датчика тока (приложение 1), 5 А(2)
Импульсные выходы
Ширина импульсов, мс		80 ± 20 %
Максимальное напряжение, В		35
Максимальный ток, мА		10
Частота импульсов не более, Гц		10
Коммуникационный интерфейс
Тип интерфейса		RS-485
Скорость обмена не более, бит/сек		9600
Протокол связи		Modbus-RTU
Напряжение пробоя изоляции, В		~2000
Длительность, с		60
(1) - для модификаций без ЖК-дисплея; (2) - для модификаций с датчиками тока типа СТ.

№	Наименование	Количество
1	Прибор многоточечного мониторинга электроэнергии КСМ-М1 в выбранном исполнении	1
