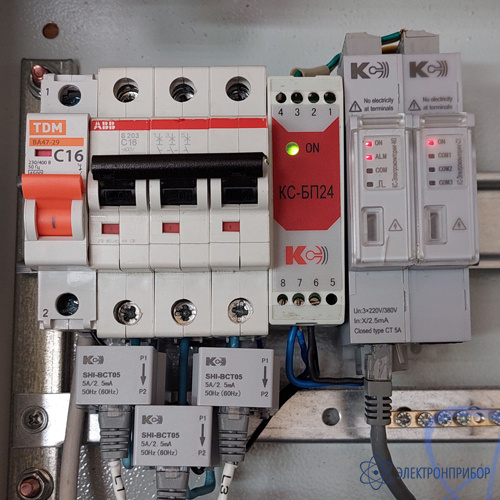

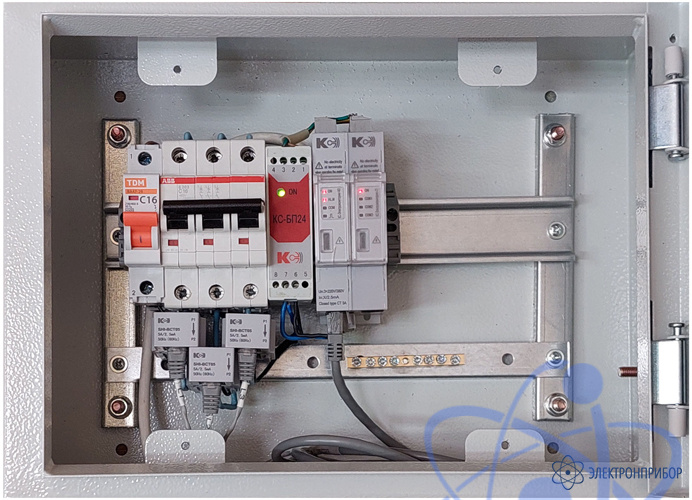

КСМ-М3 — прибор многоточечного мониторинга электроэнергии

Производитель

Межповерочный интервал

48 мес

Артикул

82160

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание прибора многоточечного мониторинга электроэнергии КСМ-М3:

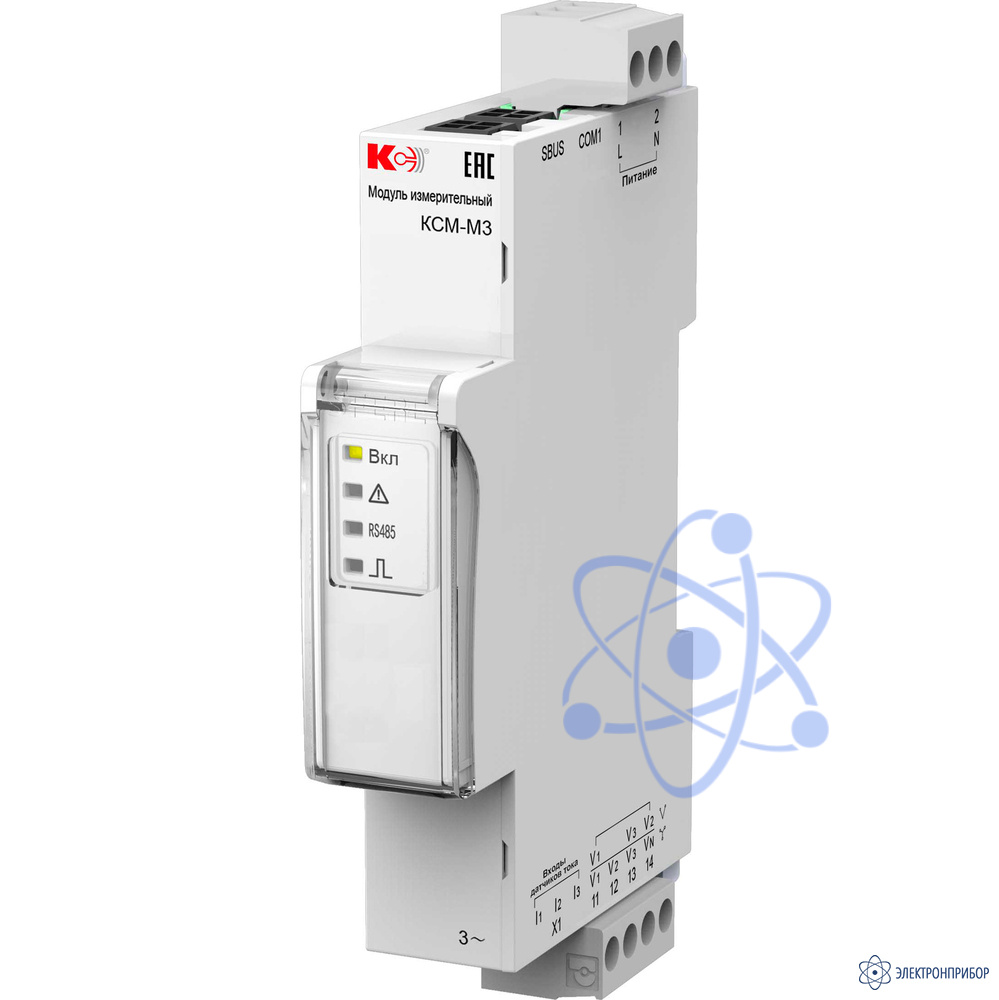

Прибор многоточечного мониторинга электроэнергии КСМ-М3 имеет модификации с измерительными модулями без индикатора, есть возможность использования жидкокристаллического дисплея, предназначенного для просмотра данных измерений и настройки.

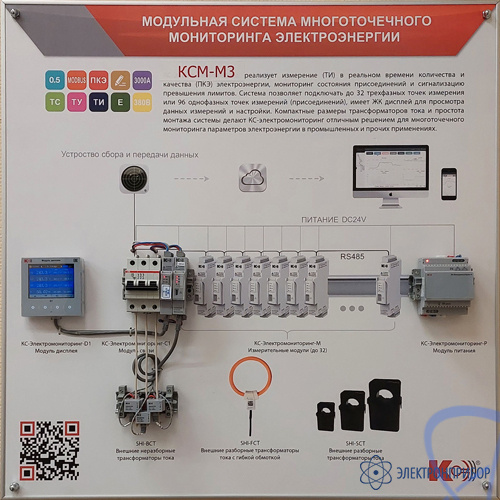

Приборы позволяют подключать до 32 трехфазных точек или до 96 однофазных точек измерения (присоединений). Дополнительные функции обеспечиваются присоединением вспомогательных модулей.

Особенности прибора многоточечного мониторинга электроэнергии КСМ-М3:

измеряет напряжение, ток, мощность, частоту, энергию и гармоники в трехфазной сети;
имеет 1 интерфейс RS-485, оптический импульсный выход, к модулю подключаются внешние датчики тока;
каждый модуль может быть укомплектован одним модулем функций;
погрешность измерения: приведенная тока, напряжения, мощности, активной энергии ±0,5 %; реактивной мощности ±1,5 %; коэффициента мощности ±0,5 %; абсолютная частота ±0,01 %.

Описание дополнительных модулей прибора многоточечного мониторинга электроэнергии КСМ-М3:

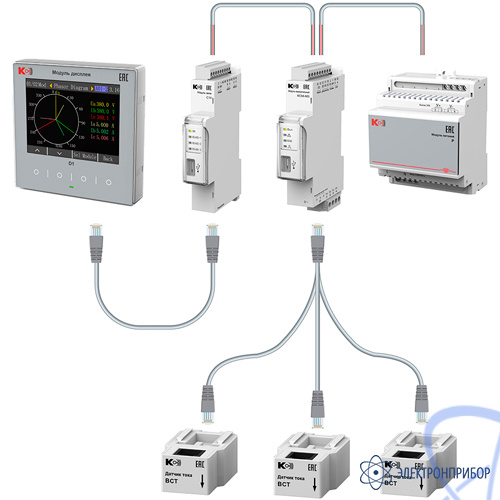

Модуль дисплея D1

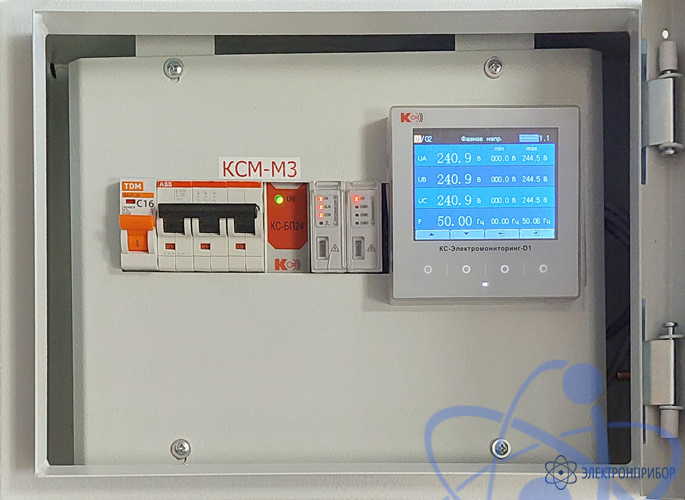

Показывает измеряемые параметры и используется для настройки измерительных модулей, тип – ЖК, поставляется в комплекте с соединительным кабелем RJ12-1.

Модуль питания P

Обеспечивает питание 24 В для модуля связи С14 и измерительного модуля КСМ-М3.

Модуль связи C14

Содержит 3 цифровых интерфейса RS-485 (COM1) с протоколом связи Modbus-RTU для подключения к модулю измерительному КСМ-МЗ, к компьютеру верхнего уровня и к модулю дисплея D1.

Модуль функций М13

Имеет 4 входа для измерения температуры и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

Модуль функций М14

Имеет 4 входа для измерения температуры, 3 дискретных входа и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

Модуль функций М15

меет 4 входа для измерения температуры, 3 входа для измерения утечки тока и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

Модуль функций М16

Имеет 3 дискретных входа и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

Модуль функций М17

Имеет 4 входа для измерения температуры, 3 релейных выхода и соединяется с модулем измерительным КСМ-МЗ с помощью цифрового интерфейса RS-485 (SBUS) с протоколом связи Modbus-RTU.

Структура условного обозначения модификаций прибора многоточечного мониторинга электроэнергии КСМ-М3:

Технические характеристики прибора многоточечного мониторинга электроэнергии КСМ-М3:

Параметр		Значение
Параметры окружающей среды
Рабочие условия измерений	температура окружающего воздуха, °C	от -20 до +70
	относительная влажность воздуха, %	95 при +35
Условия эксплуатации
Высота над уровнем моря, не более, м		2500
Защита от вредных воздействий		без агрессивных газов
Сопротивление изоляции не менее, МОм		измерительные цепи, питание, выходные клеммы, 100
Напряжение пробоя изоляции не менее, кВ		между входом и напряжением питания, между входом и выходом, между напряжением питания и выходом, 2
Механическая устойчивость и прочность
Прочность при транспортировании		согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34
Устойчивость к синусоидальной вибрации		группа механического исполнения М13 согласно ГОСТ 17516.1-90, п.2
Устойчивость к землетрясению		до 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, приложение 6, для группы M13, Для встроенных элементов, уровень установки 0-10 м над нулевой отметкой
Электромагнитная совместимость
Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)		соответствует ГОСТ Р МЭК 61326-1-2014
Надежность
Средняя наработка на отказ, тысяч ч		50000
Средний срок службы, лет		10
Межповерочный интервал, лет		4
Параметры электрического питания
Диапазон напряжения питания, В		= 24 ± 20 %, ~ 80 ... 270, от измерительной цепи⁽¹⁾
Частота переменного тока, Гц		46-65
Мощность, потребляемая от источника питания не более, ВА		5
Напряжение пробоя не менее, кВ		2
Входы напряжения
Разрешающая способность, В		0,1
Сопротивление измерительного входа напряжения не менее, МОм		1,7 / фаза
Перегрузка, %		постоянная: 120
Частота входного сигнала, Гц		45-55
Входы тока
Номинальное значение		в зависимости от типа датчика тока
Релейные выходы⁽²⁾
Тип		твердотельное реле
Параметры		~ 0,12 А / 280 В; =0,12 А / 400 В
Испытательное напряжение изоляции, кВ		5
Время срабатывания		2 мс максимально
Время отпускания		1 мс максимально
Импульсный выход счетчика, tимп		80 мс ± 20 %
Частота следования импульсов, не более, Гц		10
Дискретные входы⁽³⁾
Чувствительность		питание = 12 В, замкнуто ≤ 10 кОм, разомкнуто ≥ 15 кОм
Испытательное напряжение изоляции, кВ		4
Период опроса, мс		1
Постоянная времени фильтра, мс		30
Коммуникационный интерфейс SBUS⁽⁴⁾
Интерфейс связи		осуществляет соединение с модулями М13, М14, М15, М16, М17
Тип интерфейса		RS-485
Скорость обмена не более, бит/сек		38400
Протокол связи		Modbus-RTU
Напряжение пробоя иоляции, В		~ 4000
Длительность, с		60
Коммуникационный интерфейс COM1
Вид интерфейса		тип 1 (применяется стандартный провод L2 с клшеммами)⁽⁵⁾ тип 2 (применяется провод RJ12-1)⁽⁶⁾
Тип интерфейса		RS-485
Скорость обмена не более, бит/сек		9600
Протокол связи		Modbus-RTU
Напряжение пробоя изоляции, В		~ 2000
Длительность, с		60
(1) - в зависимости от модификации измерительного модуля. (2) - для модификаций КСМ-М3-1, КСМ-М3-4. (3) - для модификаций КСМ-М3-1. (4) - для модификаций КСМ-М3-2, КСМ-М3-3, КСМ-М3-4. (5) - для модификаций КСМ-М3-1, КСМ-М3-2. (6) - для модификаций КСМ-М3-3, КСМ-М3-4.

№	Наименование	Количество
1	Прибор многоточечного мониторинга электроэнергии КСМ-М3	1
