скрыть информациюМногофункциональные приборы серии КС предназначены для измерения целого комплекса параметров трехпроводных и четырехпроводных электрических сетей трехфазного тока, с отображением результатов измерения в цифровой форме и передачи результатов измерения по цифровому интерфейсу.
| Параметр | Значение | |
| Номинальный фазный ток, Iном, А(1) | для приборов трансформаторного включения | 1; 5 |
| для приборов прямого включения | 1; 2; 3; 4; 5 | |
| Номинальное напряжение, Uном, В | для приборов трансформаторного включения | 100/√3; 100 |
| для приборов прямого включения | 50; 100; 150; 250; 400; 500 | |
| для трехфазных приборов прямого включения | 100/√3; 100; 220/√3; 220; 380/√3; 380; 660/√3; 660 | |
| Частота тока и напряжения, Гц | от 45 до 55 | |
| Погрешность измерения | I, U, P, Q, S, % | ±0,5 |
| cos φ, % | ±1 | |
| F, Гц | ±0,01 | |
| Напряжение питания, В | ~80 - 270, 50 Гц или = 19 - 50 | |
| Мощность, потребляемая от источника питания, не более, ВА | 5 | |
| Сопротивление измерительного входа тока, не более, мОм | 20 | |
| Сопротивление измерительного входа напряжения, не менее, МОм | 1 | |
| Схема подключения каналов измерения напряжения(2) | 3-фазная 3-проводная, 3-фазная 4-проводная | |
| Порт RS-485 | протокол Modbus RTU | |
| Импульсные выходы счета активной и реактивной энергии | ширина импульсов 80 мс ± 20 % | |
| Дискретные входы | =15 В | |
| Релейные выходы | 5 А, ~250 В / =30 В | |
| Степень защиты | передняя панель IP65, корпус IP20 | |
| Средний срок службы | 20 лет | |
| Межповерочный интервал | 10 | |
| (1) - выбирается при заказе; (2) - указывается для трёхфазных модификаций. |
||
| Параметр | Модификация прибора | |||||
| КС72А | КС96А | КС72В | КС96B | КС72М | КС96М | |
| Сила переменного тока | + | + | - | - | + | + |
| Напряжение переменного тока | - | - | + | + | + | + |
| Частота переменного тока | + | + | + | + | + | + |
| Коэффициент мощности | - | - | - | - | + | + |
| Активная, реактивная, полная мощность | - | - | - | - | + | + |
| Активная, реактивная энергия прямого и обратного направлений | - | - | - | - | + | + |
| Реактивная энергия в четырех квадрантах | - | - | - | - | - | + |
| Чередование фаз | - | - | - | - | - | + |
| Суммарный коэффициент нелинейных искажений (TND) | - | - | - | - | - | + |
| Коэффициенты n-ых гармонических составляющих напряжения и силы тока | - | - | - | - | - | + |
| № | Наименование | Количество |

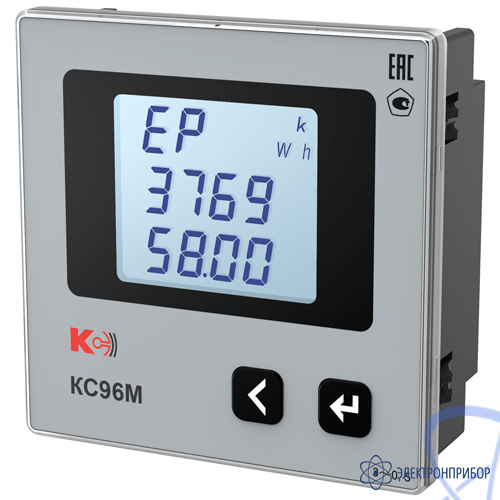

| 1 | Многофункциональный электроизмерительный прибор 1RS-485/2DI/2DO (лицевая панель 96х96 мм) КС96М-К3 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Паспорт | 1 |
| 4 | Методика поверки | 1 |
| 5 | Упаковочная коробка | 1 |
