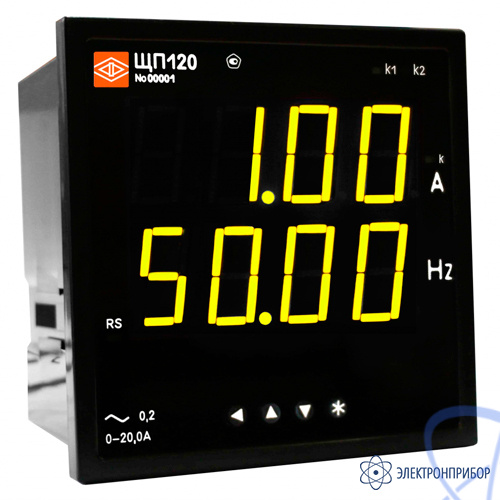

Назначение прибора щитового цифрового электроизмерительного ЩП120:
Приборы ЩП120, ЩП96, ЩП72, ЩП02 предназначены для измерения и преобразования действующего значения силы тока, напряжения и частоты в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485. Приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы.
Дополнительные возможности в сравнении с предыдущей серией приборов ЩП120П, ЩП96П, ЩП72П, ЩП02П:
- изменен дизайн лицевой панели для контрастного отображения данных;
- увеличен размер индикаторов (для ЩП120 с красным, зеленым, желтым индикатором);

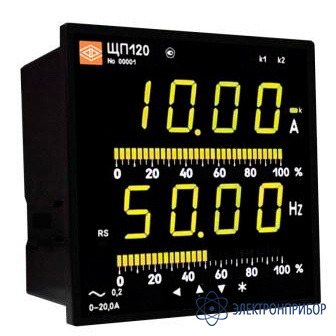

- добавлена цветная комбинированная индикация, горизонтальная барграфическая шкала;
- увеличен межповерочный интервал с 6 до 10 лет;
- наличие «бюджетной» версии прибора без интерфейса RS485;
- контроль качества электроэнергии.
Исполнения:
- общепромышленное;
- для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
- для эксплуатации на морских судах (ОМ2).
Приборы ЩП120, ЩП96, ЩП72, ЩП02 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
ЩП120, ЩП96, ЩП72, ЩП02 внесены в Реестр промышленной продукции, произведенной на территории Российской Федерации.
ЩП120 соответствует техническим требованиям ПАО «Россети» и рекомендуется для применения на объектах ДЗО ПАО «Россети».
Варианты исполнения прибора щитового цифрового электроизмерительного ЩП120:

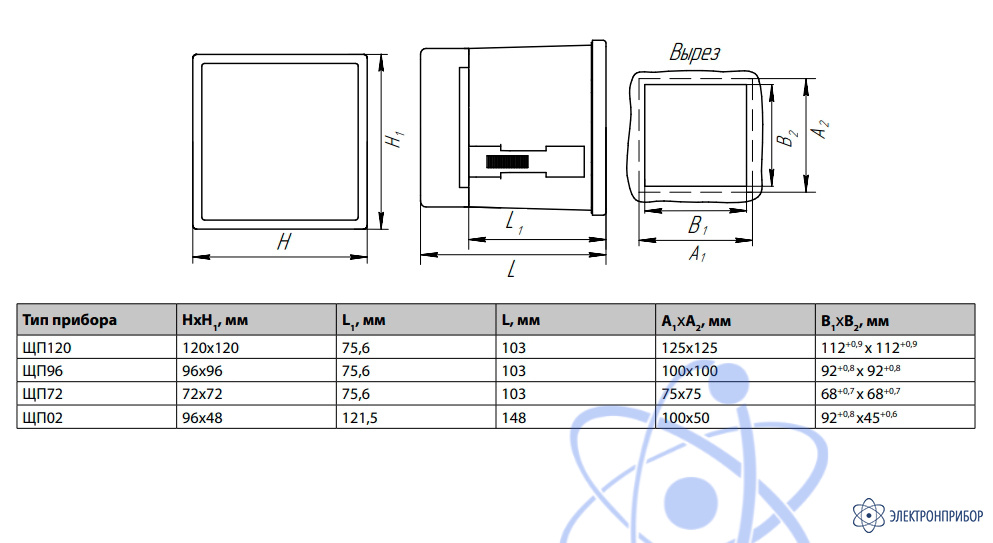

Приборы выпускаются в виде нескольких модификаций: ЩП120, ЩП96, ЩП72, ЩП02, отличающихся габаритными размерами. Информация об исполнении прибора (в зависимости от заказа) содержится в коде полного условного обозначения:
ЩПа – b1,b2 – с – d – e – f – g – h – i, где
а – тип прибора (по габаритам, мм):
ЩП02 – 96×48,
ЩП72 – 72×72,
ЩП96 – 96×96,
ЩП120 – 120×120;
b1 – диапазон измерений входного сигнала при непосредственном подключении, коэффициент трансформации при подключении через внешний трансформатор тока 1 А, 5 А или трансформатор напряжения 100 В:
Варианты входного сигнала при непосредственном подключении:
мВ: 100, 150, 200, 250, 500, 1000, 2000
В: 1, 2, 5, 10, 20, 50, 100, 150, 200, 250, 380, 500, 600, 750
мА: 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000
А: 1, 2, 5, 10, 20
Гц: 15…100, 100…850.
По умолчанию диапазон частоты входного сигнала 15…100 Гц для условного обозначения частоты 50 Гц (при заказе не указывается). Примеры возможных коэффициентов трансформации при подключении через трансформатор напряжения:
В: 380, 660
кВ: 3, 6, 10, 11, 15, 20, 35, 100, 110, 150, 220, 330, 400, 500, 750.
Примеры возможных коэффициентов трансформации при подключении через трансформатор тока:
А: 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800,
кА: 1, 1,2, 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 25, 28, 30, 32, 35, 40.
Диапазон показаний от 0 до 120 % номинального значения сигнала первичной цепи трансформатора.
Примечания:
1) При заказе прибора с диапазоном частоты входного сигнала 100…850 Гц только с основным индикатором указать в скобках в параметре b1 условное обозначение частоты – 400 Гц.
2) при отличии диапазона показаний от диапазона прямого измерения входного сигнала дополнительно указать заказанный диапазон показаний в примечании к формуле заказа.
b2 – диапазон измерений частоты входного сигнала дополнительного индикатора (кроме ЩП02):
50 Гц – для диапазона 15…100 Гц,
400 Гц – для диапазона 100…850 Гц,
- не указывается при отсутствии и при условии, если параметр d = x;
c – напряжение питания:
5ВН – (5+4/-0,5) В постоянного тока;
12ВН – (12+6/-3) В постоянного тока;
24ВН – (24+12/-6) В постоянного тока;
230В – напряжение питания от 85 до 305 В переменного тока частотой 50 Гц;
220ВУ – универсальное питание: напряжение питания от 85 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока;
d – наличие интерфейсов RS485:
1RS – один интерфейс;
2RS – два интерфейса (только для ЩП96 и ЩП120);
х – при отсутствии параметра;
e – наличие аналоговых и дискретных выходов:
02 – два дискретных выхода без аналоговых выходов;
11 – один аналоговый и один дискретный выход;
12 – один аналоговый и два дискретных выхода;
20 – два аналоговых выхода без дискретных выходов;
22 – два аналоговых и два дискретных выхода;
х – без аналоговых и дискретных выходов;
После цифр в скобках указать условные обозначения аналоговых выходных сигналов:
A = 0...5 мА, B = 4...20 мА, С = 0...20 мА.
При заказе двух аналоговых выходов условные обозначения необходимо указать через запятую.
f – цвет индикаторов:
К – красный,
З – зеленый,
Ж – желтый,
Ц – цветной комбинированный (только для ЩП120);
g – класс точности:
0,2 – для всех исполнений (кроме приборов без интерфейса RS485);
0,5 – для всех исполнений приборов;
h – эксплуатационное исполнение:
ОМ2 – для эксплуатации на морских судах;
А – для эксплуатации на АЭС (класс безопасности 4);
х – в остальных случаях;
i – специальное исполнение (только для ЩП120 с цветными комбинированными индикаторами):
1Б – одна барграфическая (дискретно-аналоговая) шкала;
2Б – две барграфических (дискретно-аналоговых) шкалы (только при выборе параметра b2);
- при отсутствии параметр не указывать.
Примечания:
1) Прибор ЩП120 с цветными комбинированными индикаторами может иметь исполнение без барграфических шкал.
2) В случае заказа прибора с двумя барграфическими шкалами (i = 2Б):
- с диапазоном частоты входного сигнала 50 Гц (b2 = 50Гц), по умолчанию диапазон показаний для второй барграфической шкалы устанавливается в диапазоне от 45 до 55 Гц;
- с диапазоном частоты входного сигнала 400 Гц (b2 = 400Гц), по умолчанию диапазон показаний для второй барграфической шкалы устанавливается в диапазоне от 350 до 450 Гц.
| Тип прибора | Параметр кода полного условного обозначения | |||||||
| b1, b2 | с | d | e | f | g | h | i | |
| диапазон измерения | напряжение питания |
наличие интерфейса | аналоговые и дискретные выходы | цвет индикаторов | класс точности | эксплуатационное исполнение | специальное исполнение | |
| ЩП02 | b1 | 5ВН, 12ВН, 24ВН, 220ВУ, 230В | 1RS | х, 12, 20, 22 | К, З, Ж | 0,2; 0,5 | х, ОМ2, А | - |
| 12ВН, 24ВН, 220ВУ, 230В |
x | x | 0,5 | х | ||||
| ЩП72 | b1, b2 | 5ВН, 12ВН, 24ВН, 220ВУ, 230В | 1RS | х, 02, 11, 20 | К, З, Ж | 0,2; 0,5 | х, ОМ2, А | - |
| b1 | 12ВН, 24ВН, 220ВУ, 230В |
x | x | 0,5 | х | |||
| ЩП96 | b1, b2 | 5ВН, 12ВН, 24ВН, 220ВУ, 230В | 1RS, 2RS | х, 12, 20, 22 | К, З, Ж | 0,2; 0,5 | х, ОМ2, А | - |
| b1 | 12ВН, 24ВН, 220ВУ, 230В |
x | x | 0,5 | х | |||
ЩП120 |
b1, b2 | 5ВН, 12ВН, 24ВН, 220ВУ, 230В | 1RS, 2RS | х, 12, 20, 22 | Ц | 0,2; 0,5 | х, ОМ2, А | (-), 1Б*, 2Б* |
| К, З, Ж | - | |||||||
| b1 | 12ВН, 24ВН, 220ВУ, 230В |
x | x | К, З, Ж | 0,5 | х | - | |
| * Прибор ЩП120 с цветными комбинированными индикаторами может иметь исполнение с барграфическими шкалами или без них. | ||||||||
Пример оформления заказа
Прибор ЩП120, основной индикатор – диапазон измерений входного сигнала от 0 до 500 В, дополнительный индикатор – диапазон измерений частоты от 15 до 100 Гц, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, два аналоговых выхода 0…5 мА и 0…20 мА, два дискретных выхода, красный цвет индикаторов, класс точности 0,5, эксплуатация на морских судах
ЩП120 – 500В,50Гц – 220ВУ – 2RS – 22(А,С) – К – 0,5 – ОМ2, ТУ 26.51.43-235-05763903-2017
Прибор ЩП120, основной индикатор – диапазон измерений входного сигнала от 0 до 500 В, дополнительный индикатор – диапазон измерений частоты от 100 до 850 Гц, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, два аналоговых выхода 0…5 мА и 0…20 мА, два дискретных выхода, цветной комбинированный индикатор, класс точности 0,5, эксплуатация на АЭС, с двумя дополнительными барграфическими (дискретно-аналоговыми) шкалами
ЩП120 – 500В,400Гц – 220ВУ – 2RS – 22(А,С) – Ц – 0,5 – А – 2Б, ТУ 26.51.43-235-05763903-2017
Прибор ЩП96, коэффициент трансформации 10 кВ/100 В, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, два интерфейса RS485, один аналоговый выход 4…20 мА, два дискретных выхода, красный цвет индикаторов, класс точности 0,2
ЩП96 – 10кВ/100В – 220ВУ – 2RS – 12(В) – К – 0,2 – х, ТУ 26.51.43-235-05763903-2017
Прибор ЩП02, диапазон измерений входного сигнала от 0 до 100 мА, напряжение питания 24 В постоянного тока нестабилизированное, один интерфейс RS485, без аналоговых и дискретных выходов, красный цвет индикаторов, класс точности 0,5, эксплуатация на АЭС, диапазон показаний от 0 до 50 м
ЩП02 – 100мА – 24ВН – 1RS – х – К – 0,5 – А, ТУ 26.51.43-235-05763903-2017 Примечание – диапазон показаний: 0…50 м
Прибор ЩП72, коэффициент трансформации 2 кА/5 А, напряжение питания от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока, один интерфейс RS485, два аналоговых выхода 0…5 мА и 0…20 мА, без дискретных выходов, зеленый цвет индикаторов, класс точности 0,2
ЩП72 – 2кА/5А – 220ВУ – 1RS – 20(А,С) – З – 0,2 – х, ТУ 26.51.43-235-05763903-2017
Прибор ЩП120 без интерфейса RS485, диапазон измерений входного сигнала от 1 до 50 В, напряжение питания 12 В постоянного тока нестабилизированное, желтый цвет индикаторов, класс точности 0,5
ЩП120 – 50В – 12ВН – х – х – Ж – 0,5 – х, ТУ 26.51.43-235-05763903-2017
