Приборы ЩМ120, ЩМ96 предназначены для измерения электрических параметров трехпроводных или четырехпроводных трехфазных сетей переменного тока частотой 45-55 Гц с симметричной и несимметричной нагрузкой. Используются в системах сбора данных для передачи результатов измерений системам верхнего уровня или в качестве универсального измерительного прибора, взамен разных электроизмерительных приборов: амперметров, вольтметров, ваттметров, варметров, частотомеров.
В приборах предусмотрена возможность: перепрограммирования диапазонов отображения; задания уставок min и max в пределах диапазона измерений; регулирования яркости индикации; подключения внешних модулей индикации.
|

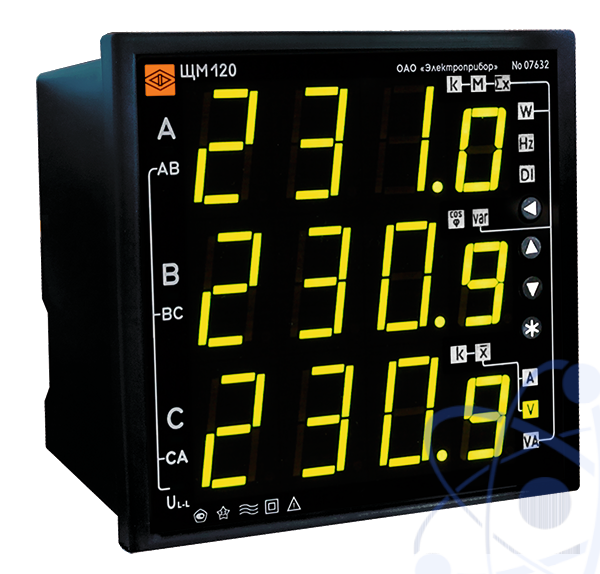

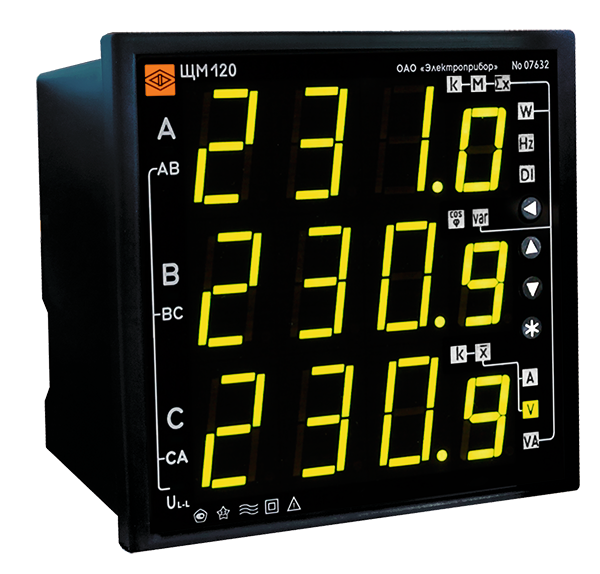

ЩМ120 Многофункциональный электроизмерительный прибор ЩМ120 – х – х – х – х – х – х – х – х |

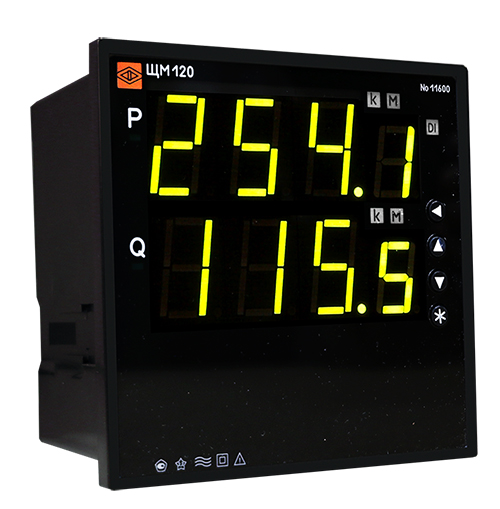

ЩМ120PQ (P,Q) Прибор для измерения активной и/или реактивной мощности ЩМ120 – х – х – х – х – х – х – х – х – PQ (P,Q) |
|
|
Исполнения:
- общепромышленное;
- для эксплуатации на морских судах (ОМ2).
|
Форма заказа |
|
ЩМа – b – с – d – e – f – g – h - i - j а – тип прибора (по размеру передней рамки, мм): ЩМ96 – габаритные размеры 96х96 мм; ЩМ120 - габаритные размеры 120х120 мм; b – номинальное напряжение: – линейное напряжение – 100 В, 400 В; – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В); Примечание: – Согласно ГОСТ 29322-2014 и описанию типа средств измерений приборы имеют два диапазона входного линейного напряжения - 100 В и 400 В. Приборы с входным линейным напряжением 400 В могут без ограничения использоваться в трехфазных сетях с линейным напряжением 380 В; – Коэффициент трансформации возможно перепрограммировать через программу «Конфигуратор»; c – номинальный ток: – фазный ток – 1 А; 5 А; – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А); Примечание: коэффициент трансформации возможно перепрограммировать через программу «Конфигуратор»; d – напряжение питания: – 220ВУ – универсальное питание: напряжение питания от 85 до 270 В переменного тока частотой 50 Гц или от 100 до 265 В постоянного тока; – 24ВН – питание постоянного тока напряжением (24+12/-6) В; e – наличие дополнительного интерфейса RS485 и дискретных входов: – х – отсутствие дополнительного интерфейса и дискретных входов; – RSX – наличие дополнительного интерфейса при отсутствии дискретных входов; – RS04 – наличие дополнительного интерфейса и 4 дискретных входов; – RS06 – наличие дополнительного интерфейса и 6 дискретных входов (только для ЩМ120); – Х08 – отсутствие дополнительного интерфейса при наличии 8 дискретных входов; Примечание: Приборы с дискретными входами (RS04, RS06, X08) не могут иметь исполнение с аналоговыми и дискретными выходами f – наличие интерфейса Ethernet, часов реального времени: – х – указывается при отсутствии; – RE – наличие интерфейса Ethernet; g* – схема измерения: – 3П – для трехпроводной сети; – 4П – для четырехпроводной сети; Примечание: для исполнения «МЭК101» и «ФСТЭК» схема измерения универсальная, при заказе указывается 4П. Схемы подключения приведены в руководстве по эксплуатации. h – цвет индикаторов: К – красный, З – зеленый, Ж – желтый; i – наличие выходных сигналов: – х – указывается при отсутствии параметра; – 01 – наличие одного дискретного выхода; – 02 – наличие двух дискретных выходов; – 03 – наличие трех дискретных выходов; – 10(a) – наличие одного выходного аналогового сигнала, – 20(a,b) – наличие двух выходных аналоговых сигналов, – 30(a,b,c) – наличие трех выходных аналоговых сигналов, где а,b,c – условные обозначения диапазонов измерения выходных аналоговых сигналов (А = 0…5 мА; В = 4… 20 мА; С = 0…20 мА; АР = 0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…+5 мА) (Пример: (30(С,А,В); 30(В,В,С); 20(С, В); 20(А,А); 10(А)); Примечания: – Параметры выходных аналоговых сигналов (диапазон измерения (режим) и преобразуемый параметр) перепрограммируются через программу «Конфигуратор»; – Для приборов, имеющих специсполнение Р или Q, может быть исполнение только с одним выходным аналоговым сигналом (Пример: 10(А)); для приборов, имеющих специсполнение РQ, может быть исполнение только с двумя выходными аналоговыми сигналами (Пример: 20(А, ВР)); – Приборы с дискретными выходами и аналоговыми выходами не могут иметь исполнение с дискретными входами (RS04, RS06, X08) j – специсполнение (для прибора, имеющего ограниченные функциональные возможности и измеряющего только параметры мощности): – х – указывается при отсутствии параметра; – P – исполнение прибора для измерения активной мощности; – Q – исполнение прибора для измерения реактивной мощности; – PQ – исполнение прибора для измерения активной и реактивной мощности. Примечания: 1. Для приборов, предназначенных для эксплуатации на морских судах, необходимо указать в конце формы заказа (через запятую) климатическое исполнение ОМ2. Пример записи: ЩМ120 – 100 В – 1 А – 24ВН – RSX – х – 4П – З – 10(А) – х, ОМ2 ТУ 25-7504.211.1-2010 2. Для приборов ЩМ120 с программным обеспечением, прошедшим сертификацию ФСТЭК России, необходимо указать в конце формы заказа (через запятую) «ФСТЭК». Пример записи: ЩМ120 – 400 В – 5 А – 220ВУ – х – RE – 4П – З – х – х, ФСТЭК ТУ 25-7504.211.1-2010 3. Для приборов ЩМ120 с часами реального времени, внешней и внутренней синхронизацией, и протоколом МЭК 60870-5-101 указать после формулы заказа (через запятую) отличительный признак «МЭК101» Пример записи: ЩМ120 – 400 В – 5 А – 220ВУ – х – RE – 4П – З – х – х, МЭК101 ТУ 25-7504.211.1-2010 |
|
Тип прибора |
Параметр кода полного условного обозначения |
|||||||||
|
Номинальное значение или коэффициент трансформации |
Напряжение питания |
Наличие доп. интерфейса и дискретных входов |
Наличие интерфейса Ethernet |
Схема измерения |
Цвет индикации |
Наличие выходных сигналов |
Специсполнение* |
Примечание (исполнение, через запятую) |
||
|
b |
c |
d |
e |
f |
g |
h |
i |
j |
||
|
ЩМ96 |
U; U/100 |
I; I/1; I/5 |
220ВУ, 24ВН |
х; RSX |
x; RE |
3П, 4П |
К, Ж, З |
+ |
х, P, Q, PQ |
ОМ2 |
|
RS04; X08 |
х |
|||||||||
|
ЩМ120 |
U; U/100 |
I; I/1; I/5 |
220ВУ, 24ВН |
х; RSX |
x; RE |
3П, 4П |
К, Ж, З |
+ |
х, P, Q, PQ |
ОМ2,
МЭК101**, ФСТЭК** |
|
RS04; RS06; X08 |
х |
|||||||||
|
* для приборов, имеющих специсполнение Р или Q, может быть исполнение только с одним выходным аналоговым сигналом (Пример: 10(А)); для приборов, имеющих специсполнение РQ, может быть исполнение только с двумя выходными аналоговыми сигналами (Пример: 20(А, ВР)) ** кроме приборов специсполнения P, Q, PQ. Приборы ЩМ120 могут иметь исполнение МЭК101 или ФСТЭК. Обозначения знаков: «+» - наличие всех возможных вариантов параметра в форме заказа; «х» - параметр отсутствует; «-» - параметр не указывается. |
||||||||||
| Пример оформления заказа |
|
Для прибора ЩМ120, имеющего следующие характеристики: номинальное напряжение 400 В, номинальный ток 5 А, напряжение питания от 85 до 270 В переменного тока частотой 50 Гц или от 100 до 265 В постоянного тока, наличие основного и дополнительного интерфейсов RS485 (протокол Modbus RTU), четырехпроводная схема измерения, желтый цвет индикаторов, наличие 3 аналоговых выходов (0…5) мА; (4…20) мА; (0…10…20) мА. ЩМ120 – 400 В – 5 А – 220ВУ – RSX – х – 4П – Ж – 30(А,В,СР) – х ТУ 25-7504.211.1-2010 Для прибора ЩМ120, имеющего следующие характеристики: номинальное напряжение 100 В, номинальный ток 1 А, напряжение питания 24 В постоянного тока, наличие основного и дополнительного интерфейсов RS485 (протокол Modbus RTU), четырехпроводная схема измерения, зеленый цвет индикаторов, наличие аналогового выхода (0…5) мА, эксплуатация на морских судах ЩМ120 – 100 В – 1А – 24ВН – RSX – х – 4П – З – 10(А) – х, ОМ2 ТУ 25-7504.211.1-2010 Для прибора ЩМ96, имеющего следующие характеристики: коэффициент трансформации по напряжению ктн=10000/100, коэффициент трансформации по току ктт=1000/5, напряжение питания от 85 до 270 В переменного тока частотой 50 Гц или от 100 до 265 В постоянного тока, наличие основного интерфейса RS485 (протокол Modbus RTU) (по умолчанию в базовой версии), 8 дискретных входов, трехпроводная схема измерения, красный цвет индикаторов, ограниченный функционал прибора и измерение только активной и реактивной мощности ЩМ96 – 10000/100 – 1000/5 – 220ВУ – Х08 – х – 3П – К – х – PQ ТУ 25-7504.211.1-2010 Для прибора ЩМ120, имеющего следующие характеристики: номинальное напряжение 400 В, номинальный ток 5 А, напряжение питания от 85 до 270 В переменного тока частотой 50 Гц или от 100 до 265 В постоянного тока, наличие основного интерфейса RS485 (протоколы Modbus RTU и МЭК 60870-5-101) с часами реального времени, внешней и внутренней синхронизацией времени по протоколу МЭК 60870-5-101, наличие интерфейса Ethernet (протоколы Modbus TCP, МЭК 60870-5-104) с часами реального времени, внешней и внутренней синхронизацией времени по протоколу МЭК 60870-5-104, четырехпроводная схема измерения, зеленый цвет индикаторов ЩМ120 – 400 В – 5 А – 220ВУ – х – RE – 4П – З – х – х, МЭК101 ТУ 25-7504.211.1-2010 |
|
Крепления для прибора |
|
|
Скоба
|
Кронштейн металлический
|
