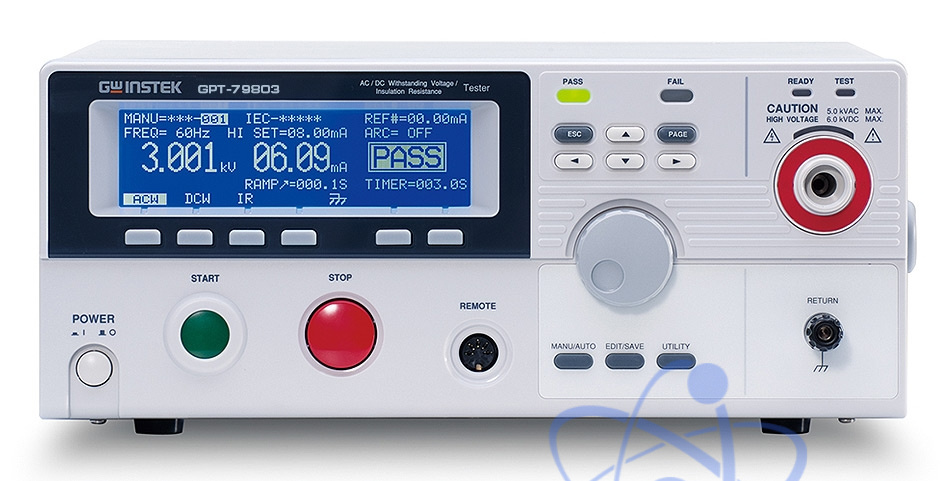

GPT-79803 — установка комплексная для проверки параметров электробезопасности

Описание GPT-79803

Пробойная установка GPT 79803 предназначена для проверки электротехнической продукции по стандартам электробезопасности. Представляет собой многофункциональный прибор с возможностью производить тест на пробой изоляции и измерение сопротивления изоляции электрических устройств. Тестовые испытания выполняются переменным и постоянным током с максимально допустимым напряжением 5 и 6кВ.

Преимущества установки GPT-79803

Микропроцессорное управление и шесть клавиш прямого выбора позволяют быстро и с высокой точность произвести установку параметров с передней панели.

Наличие выходного усилителя с ШИМ-технологией обеспечивает повышенную энергоэффективность, надежность и точность результатов тестирования.

Автоматический режим и память на 100 ячеек намного упрощает процесс проведения тестирования.

Особенности пробойной установки GPT-79803

Установка выходных параметров без нагрузки.
Время тестирования (таймер). Используется микропроцессор для установки и контроля времени тестирования.
Безопасная установка нарастания тока и выходного напряжения без включения высокого напряжения.
Возможность установки максимального тока утечки.
Дистанционное управление. 9-ти штырьковый аналоговый интерфейс обеспечивает запуск, сброс прибора, а также выдачу сигналов об окончании теста (тест прошел, не прошел).
Возможность регулировки выходного напряжения во время теста.
Мигающий индикатор, предупреждающий о включении высокого напряжения во время проведении теста

Безопасность и защита тестов на установке GPT 79803

Для повышения безопасности оператора при выполнении тестов применяется ряд программно-аппаратных решений:

режим «Самопроверка» (выполняется каждый раз при включении установки с целью контроля исправного состояния и правильности функционирования в нормальных условиях)
режим «Zero Crossing» (функция формирования синусоиды выходного напряжения от нулевой линии для исключения резких скачков выходного напряжения/ surge voltage)

режим «Отсечка» (Uвых автоматически «обрезается» в течении 150 мкс при обнаружении его отклонений от нормального состояния или при достижении верхнего или нижнего порогового значения в ходе тестирования).Для защиты обслуживающего персонала от опасного напряжения и исключения электротравм, по завершении тестирования установка GPT 79803 в автоматическом режиме производит разряд подключенного объекта путем снятия с выхода опасного потенциала.

Для защиты от случайного нажатия органов управления и самопроизвольного включения установки предусмотрен съемный твердотельный ключ блокировки.

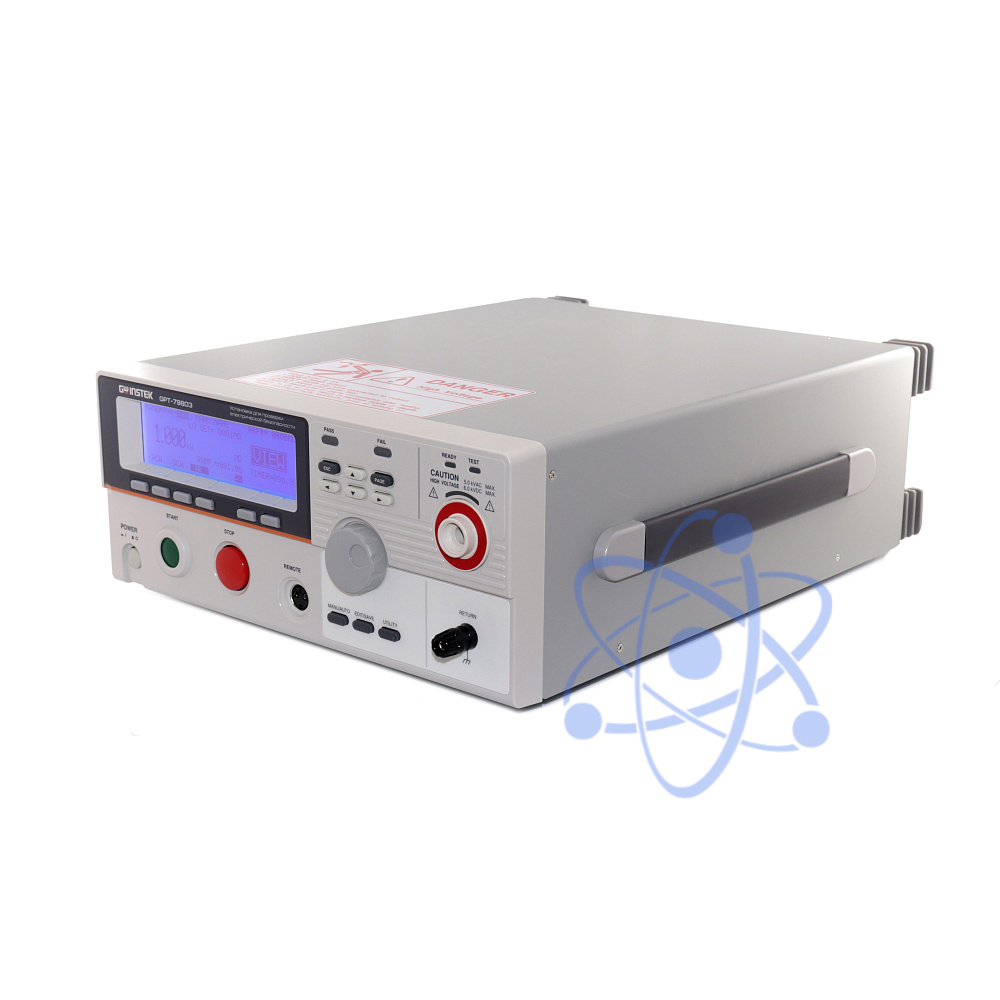

GPT-79803

Проведение тестов доступно только после интеграции ключа в разъем установки.

Область применения пробойной установки GPT 79803

Установка комплексная для проверки параметров электробезопасности широко применяется:

при проведении допускового контроля в промышленности,
тестирования готовой продукции на производстве,
проведение испытаний в сфере сертификации оборудования.

Технические характеристики пробойной установки GPT-79803:

Параметр	Значение
Истпытание переменным током
Испытательное напряжение	0,05 кВ…5 кВ; частота 50/60 Гц (в зав. от сети питания)
Погрешность установки	± (1 % + 5 ед. мл. разряда)
Разрешение	2 В; 1 мкА
Диапазон установки тока	0,001 мА…40 мА
Испытание постоянным током
Испытательное напряжение	0,05 кВ…6 кВ
Погрешность установки	± (1 % + 5 ед. мл. разряда)
Диапазон установки тока	0,001 мА…10 мА
Разрешение	1 мкА
Измерение сопротивления изоляции
Тестовое напряжение	50 / 100 / 250 / 500 / 1000 В, постоянное
Диапазон измерений	1 МОм…9999 МОм
Погрешность измерения	± (10 % + 1 ед. мл. разряда)
Детектор токов утечки
Диапазон установки	0,3…100 мА
Общие данные
Время испытания	1…999 с (таймер) или непрерывно
Дисплей	ЖК-индикатор, графический (240х64)
Память	100 ячеек (запись/ вызов профилей теста с букв-цифр. обозначением шагов)
Напряжение питания	115 / 230 В, 50 / 60 Гц
Интерфейс	RS-232, USB
Габаритные размеры	330 х 149 х 446 мм

Наименование	Количество
Комплект измерительных проводов	1
Шнур питания	1
Пробойная установка «3 в 1» (AC/DC/Rиз) GPT-79803	1
