Назначение приставки для испытаний средств защит от поражения электротоком СКАТ-70П:
- Для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках;
- Для использования совместно с аппаратом высоковольтным испытательным СКАТ-70 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

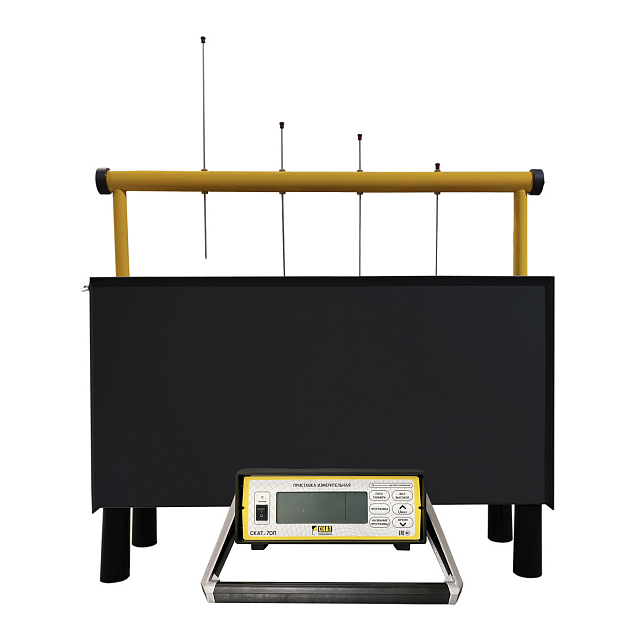

Описание приставки для испытаний средств защит от поражения электротоком СКАТ-70П:
Принцип действия приставки СКАТ-70П основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.
Функционально приставка СКАТ-70П состоит из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения, испытательной ванны и секундомера (таймера). Источник высокого напряжения применяется внешний.
Назначение аппарата высоковольтного испытательного СКАТ-70:
- Для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока;
- Для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков;
- Для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.
Описание аппарата высоковольтного испытательного СКАТ-70:
Принцип действия аппарата высоковольтного испытательного СКАТ-70 основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (высоковольтного диодного столба) - в напряжение постоянного тока отрицательной полярности.
Функционально аппарат высоковольтный испытательный СКАТ-70 состоит из следующих основных узлов:
- Блока высоковольтного, предназначенного для получения высокого напряжения переменного или постоянного тока;
- Блока измерительного, содержащего органы управления, элементы защиты, приборы контроля и световой индикации;
- Кабеля, соединяющего высоковольтный и измерительный блоки;
- Кабеля сетевого питания, предназначенного для подключения аппарата к однофазной сети переменного тока.
Измерение выходного напряжения и силы тока осуществляется с помощью делителя напряжения и токового шунта, после преобразования АЦП с последующей математической обработкой, при этом на цифровом индикаторе аппарата отображаются среднеквадратические и амплитудные значения напряжения и силы тока.
Блок измерительный выполнен в металлическом корпусе, с последующей порошковой окраской. Предназначен для индикации измеряемых величин, режимов работы, обработки аварийных ситуаций и хранения калибровочных констант. Состоит из органов индикации, управления, коммутационных элементов и регулятора напряжения с приводом на двигателе постоянного тока. Имеет ручку для переноски. Рабочее положение блока измерительного – горизонтальное.
Блок высоковольтный выполнен в металлическом корпусе, с последующей порошковой окраской, часть компонентов состоит из пластика и стекловолокна. Предназначен для формирования выходного испытательного напряжения переменного и постоянного тока, оснащен штангой защитного заземления. Конструктивно включает в себя: встроенный высоковольтный делитель, всегда подключенный к выходному высоковольтному выводу, диодный столб на обратное напряжение 180 кВ с ручным переключением рода напряжения (переменное / постоянное), изолятор блока высоковольтного, снабженный дисковым антикоронным экраном в верхней части. Материалы изоляции высоковольтного трансформатора – трансформаторное масло, пластик, стекловолокно. Рабочее положение блока высоковольтного – вертикальное.
Аппарат высоковольтный испытательный СКАТ-70 имеет следующие дополнительные режимы работы:
- Режим автоматического подъема напряжения до заданного значения и режим прожига;
- Управление аппаратами осуществляется с помощью кнопок на передней панели и светодиодного семисегментного индикатора;
- В конструкции аппарата реализована схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения.
