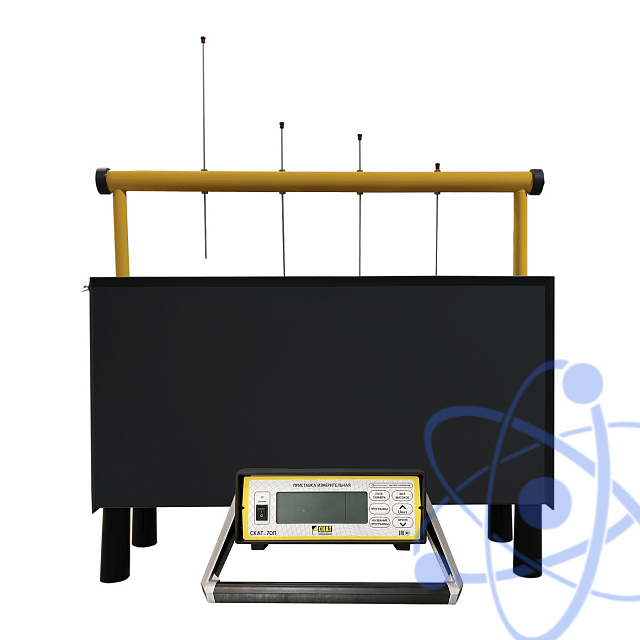

СКАТ-70П — приставка измерительная для испытаний средств защит от поражения электротоком

Распечатать Сохранить в PDF Артикул: 44186

Производитель:
Прочие

Гарантия:
12 мес.

Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение приставки измерительной для испытаний средств защит от поражения электротоком СКАТ-70П:

Для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках;
Для использования совместно с аппаратом высоковольтным испытательным СКАТ-70 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

Описание приставки измерительной для испытаний средств защит от поражения электротоком СКАТ-70П:

Принцип действия приставки СКАТ-70П основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.

Функционально приставка СКАТ-70П состоит из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения, испытательной ванны и секундомера (таймера). Источник высокого напряжения применяется внешний.

Технические характеристики приставки измерительной для испытаний средств защит от поражения электротоком СКАТ-70П:

Параметр	Значение
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения	0,30…50,00 кВ
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную	0,30…20,00 кВ
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале	0,30…10,00 мА
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более	±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более	±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более	0,1%
Количество каналов измерения силы тока	4
Количество диапазонов испытательного напряжения	2
Время испытания	от 1 мин. до 8 мин. с шагом 1 мин
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны	не более 22 кВ
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя	52 кВ
Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более	12 мА
Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более	36 мА
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее	2,5 м
Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее	2,5 м
Степень защиты блока измерительного	IP22
Режим работы	круглосуточный
Электропитание	от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В
Потребляемая мощность, не более	15 ВА
Габаритные размеры блока измерительного	285 х 95 х 220 мм

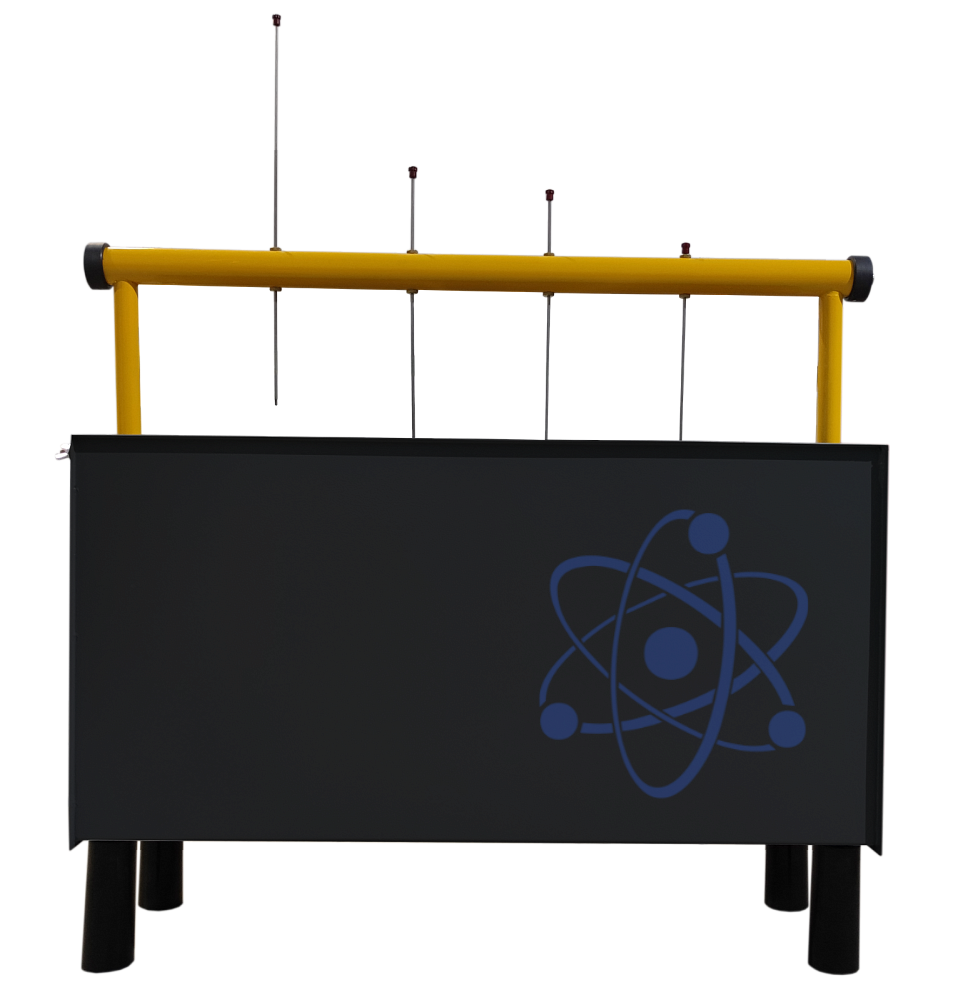

Габаритные размеры ванны испытательной	820 х 800 х 280 мм
Масса блока измерительного	3 ± 0,3 кг
Масса ванны испытательной	15 ± 0,5 кг
Рабочая температура окружающего воздуха	от +10 до +40 °C
Рабочая относительная влажность воздуха	до 80% при температуре +25 °C

№	Наименование	СКАТ-70П (базовая комплектация)	СКАТ-70П с аппаратом высоковольтным испытательным СКАТ-70	СКАТ-70П с аппаратом высоковольтным испытательным СКАТ-70М	СКАТ-70П с блоком высоковольтным на 50 кВ и ЛАТР 3 кВт
1	Блок измерительный СКАТ-70П	1	1	1	1
2	Аппарат высоковольтный испытательный СКАТ-70	-	1	-	-
3	Аппарат высоковольтный испытательный СКАТ-70М	-	-	1	-
4	Блок высоковольтный СКАТ-Т50	-	-	-	1
5	Автотрансформатор ЛАТР TDGC2-3-B	-	-	-	1
6	Межблочный соединительный кабель ЛАТРа	-	-	-	1
7	Ванна испытательная	1	1	1	1
8	Соединительный кабель ванны измерительной	1	1	1	1
9	Межблочный соединительный кабель со СКАТ-70 или СКАТ-70М	1	1	1	1
10	Кабель сетевой	1	1	1	1
11	Вставка плавкая ВП-2Б-1.0А	1	1	1	1
12	Паспорт	1	1	1	1
13	Копия свидетельства об утверждении типа	1	1	1	1
