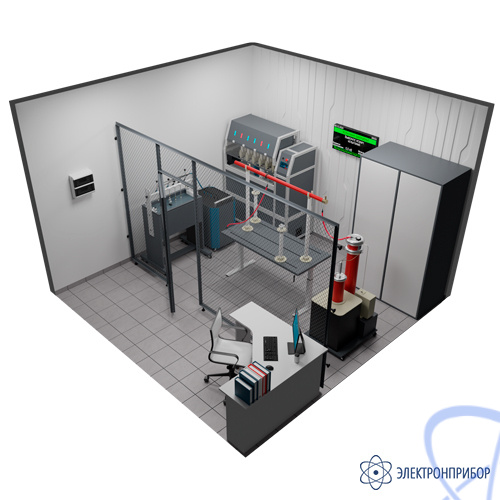

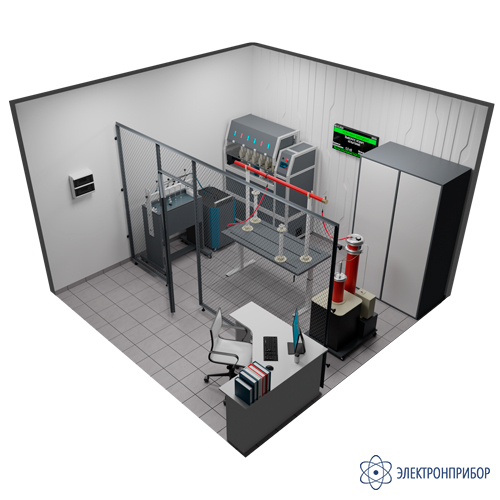

Назначение Цифровой лаборатории высоковольтных испытаний СИЗ и электрооборудования:
Цифровая лаборатория высоковольтных испытаний организована по модульному принципу. Модули лаборатории делятся по функциональному принципу и классу испытательного напряжения.
Лаборатория предназначена для испытания средств индивидуальной защиты и электрооборудования:
- изолирующие средства и устройства (штанги, инструмент, лестницы, стремянки и др.);
- изолирующие покрытия (изоляция токоведущих частей);
- средства индивидуальной защиты (перчатки, боты и др.);
- устройства сигнализации (сигнализаторы индивидуальные и стационарные).
Типы проводимых испытаний: проверка электрической прочности, проверка срабатывания индикации и сигнализации.
Система управления
Предназначена для централизованного проведения работ и обеспечения безопасности персонала.
Состав СУ:
- Модуль электроавтоматики и безопасности
- Рабочее место оператора с ПК и установленным специализированным ПО.
- Обеспечение бесперебойного питания ПК
- Синтезатор напряжения с возможностью регулировки выходного напряжения и фазы выходного сигнала
- Комплект кабелей и датчиков системы безопасности
- Модуль тепловизионного мониторинга
- Модуль мониторинга климатических условий проведения работ
- Шумомер для автоматической регистрации звуковой сигнализации указателей
Модуль испытания перчаток, бот, галош
Модуль обеспечивает возможность испытания 6 единиц средств индивидуальной защиты (перчатки, боты, галоши) одновременно. Либо кратно этому, при синхронном подключении модулей.
Управление синхронной работой модулей осуществляется из ПО систему управления.
Панель управления стенда обеспечивает контроль и управление всеми режимами работы модуля с отображением хода работ и результатов.
Каналы измерения тока независимые.
Визуальная индикация состояний наполнения водой, хода испытаний и результата испытаний по каждому испытательному каналу, звуковая индикация в момент запуска испытаний.
Модуль обеспечивает работу в диапазоне испытательного выходного напряжения до 20 кВ.
Наполнение водой образцов производится с автоматическим определением уровня наполнения.
При опускании перчаток в воду система производит преднаполнение водой для исключения всплывания «пальцев» перчаток для заполнения водой изделий без воздушных карманов.
Подъем и погружение образцов испытаний производится автоматически.
Система водооборота модуля обеспечивает пассивный защитный слив воды из ванны в случае превышения предельного уровня воды в ней, который изолирован электрически от элементов модуля, на которые может быть подано высокое напряжение.
Предусмотрена автоматизированная промывка и полный слив воды из системы водооборота и испытательной ванны.
Механизм подъема/спуска устройств крепления СИЗ имеет механическую подсистему блокировки перемещения в поднятом состоянии с системой электромеханической разблокировки.
Модуль для испытаний штанг и указателей
Позволяет производить испытания изолирующей части основных средств защиты выше 1000 В.
Позволяет производить испытания рабочей части основных средств защиты выше 1000 В.
Позволяет производить измерение напряжение срабатывания указателей напряжения выше 1000 В.
Позволяет производить проверку однополюсных и двухполюсных указателей совпадения фаз на напряжение выше 1000 В.
Содержит оснастку для размещения вышеперечисленных средств защиты с надежной фиксацией в испытательном положении.
Модуль испытания ручного инструмента и проводов двухполюсных указателей
Позволяет одновременно испытывать 6 единиц ручного инструмента.
Измерительная система испытательного источника измеряет напряжение и ток в каждом из каналов.
Предусмотрена индивидуальная настройка высоты погружения каждой единицы инструмента в воду.
Предусмотрена оснастка для испытания разъемных и неразъемных проводов двухполюсных указателей напряжения.
Стенд проверки срабатывания указателей до 1000В
Измерительная система испытательного источника измеряет напряжение и ток.
Позволяет производить проверку срабатывания указателя до 1000В.
Позволяет производить испытания по определению протекающего тока через указатель напряжения до 1000В.
Стенд испытаний корпусов указателей до 1000В
Позволяет производить испытания изолирующей части однополюсных и двухполюсных указателей напряжения до 1000В.
Позволяет производить испытания изолирующей части клещей изолирующих до 1000В
Дополнительная комплектация:
- Перегородка высоковольтного отсека;
- Электроды испытания СЗ для ПРН;
- Сушильный шкаф для СИЗ;
- Мебель;
- Стеллажи.
