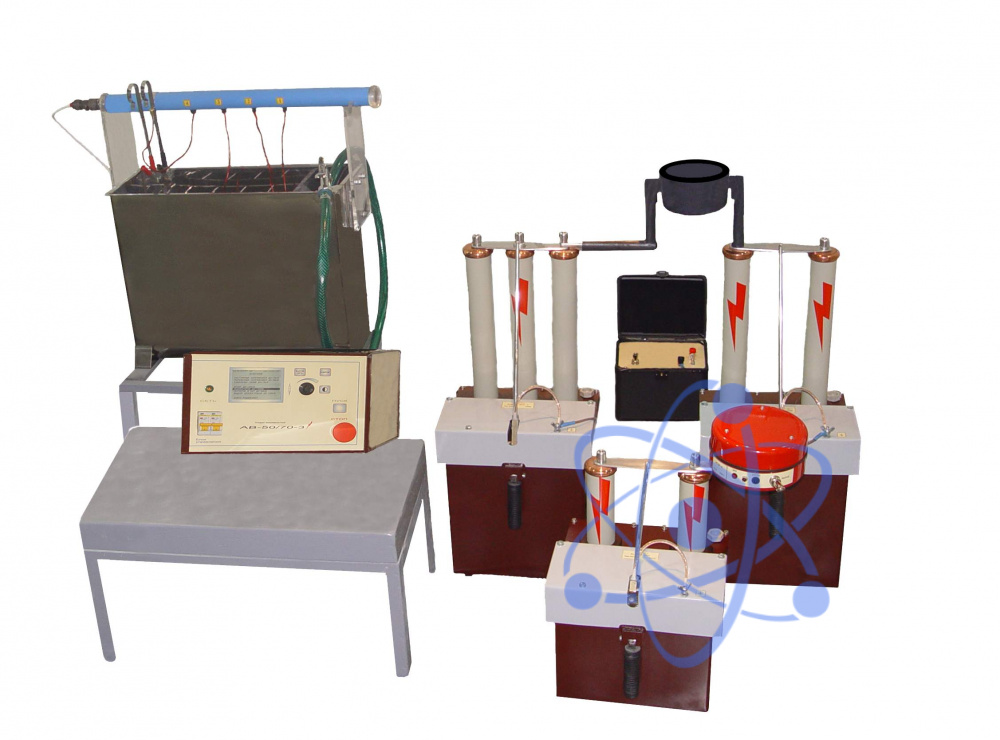

АВ-50/70-3 — аппарат испытательный комбинированный

АВ-50/70-3 — аппарат испытательный комбинированный

АВ-50/70-3 — аппарат испытательный комбинированный


Производитель:
Прочие
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение аппарата испытательного комбинированного АВ-50/70-3:

Аппарат высоковольтный АВ-50/70-3 предназначен для:

  • испытания изоляции защитных средств (резиновые боты, перчатки, электроинструмент и другое) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 100 кВ;
  • испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электриче-ским напряжением до 60 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц;
  • измерения токов утечки испытуемых объектов (защитных средств, разрядников и другое).

Особенности аппарата испытательного комбинированного АВ-50/70-3:

Аппарат АВ-50/70-3 предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

Аппарат АВ-50/70-3  может быть использован в двух вариантах:

  • стационарном;
  • переносном.

Для работы с аппаратом АВ-50/70-3  требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В.

Технические характеристики аппарата испытательного комбинированного АВ-50/70-3:

Параметр Значение
Количество источников высокого напряжения 4
Потребляемая мощность, не более, ВА 2000
Питание однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц
Площадь, занимаемая аппаратом (рекомендуемая), м2 4
Масса оборудования, кг, не более 100
Срок службы оборудования аппарата, лет 10
Характеристики испытательной ванны
количество испытательных электродов 4
габаритные размеры (с подставкой), мм 670х470х1120
масса в сухом состоянии, кг, не более 10
Характеристики встроенного киловольтметра
пределы измерения напряжения переменного тока, кВ 1, 20, 50
приведенная относительная погрешность измерения, %, не более 3
Характеристики встроенного измерителя тока
предел измерения (постоянного и переменного тока), мА 25
приведенная относительная погрешность измерения, %, не более 3
Характеристики высокопотенциального измерителя тока ИТВР-4
предел измерения (постоянного и переменного тока), мА 10
приведенная относительная погрешность измерения, %, не боле 3
Характеристики источников
Параметр Тип источника
БВИ-50 БВИ-20 БВИ-1
Наибольшее выходное переменное напряжение, кВ 50 20 1
Наибольшее выходное постоянное напряжение, кВ 70 - -
Наибольший выходной ток, мА 35 35 50
Габаритные размеры, мм 270х295х660 270х295х660 225х160х195
Масса, кг 35 35 3
Наименование Количество
1 Блок управления 1
2 Блок высоковольтных испытаний БВИ-50 -2 (для испытаний 100 кВ) 1
3 Блок высоковольтных испытаний БВИ-20 1
4 Блок высоковольтных испытаний БВИ-1 1
5 Измеритель тока высокопотенциальный ИТВР-4 1
6 Зарядное устройство для аккумулятора ИТВР-4 1
7 Светильник сигнальный красный 1
8 Выключатель блокировочный 1
9 Ванна для испытаний изоляционных бот и перчаток в комплекте (подставка, ёмкость для воды, насос, заливочный пистолет, шланги) 1
10 Измерительная ячейка для испытаний жидких диэлектриков в комплекте с шаблон-калибратором и кронштейнами крепления ячейки 1
11 Комплект проводов и кабелей для проведения испытаний 1
12 Заглушка разъёма Х6 (блокировка двери) 1
13 Руководство по эксплуатаци 1
14 Паспорт 1
