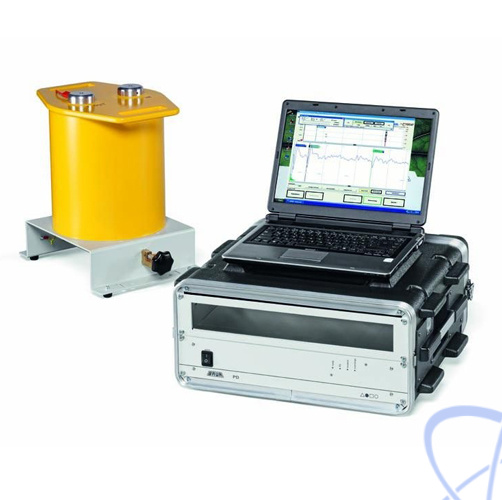

PD Portable — система диагностики кабелей методом локализации частичных разрядов


Реестр ГСИ РК до 29.08.2019 г.

Под заказ

Производитель
Гарантия
12 мес
Артикул
56951

Оригинальный прибор

Назначение системы диагностики кабелей методом локализации частичных разрядов PD Portable:

Система PD Portable предназначена для диагностики кабелей, кабельных муфт методом измерения уровня частичных разрядов на частоте 0,1 Гц .

Диагностика кабелей путем измерения уровня частичных разрядов зарекомендовала себя в качестве надежного метода неразрушающего контроля состояния изоляции. Данный метод позволяет определить местоположение источника частичных разрядов в участках кабелей, кабельных муфтах и концевых заделках кабелей.

Прибор PD Portable используется совместно с генераторами синусоидального (truesinus®) напряжения сверхнизкой частоты (0,1 Гц), характеризующимися выходным напряжением до 40 кВ эфф. (FRIDA, VIOLA).

Функциональные особенности системы диагностики кабелей методом локализации частичных разрядов PD Portable:

  • Измерение уровня частичных разрядов;
  • Определение местоположения источника частичных разрядов;
  • Отображение на дисплее сигналов частичных разрядов по всей длине кабеля;
  • Программное обеспечение (Windows) с интерфейсом на основе меню;
  • Эффективное подавление шумов;
  • Калибровка системы на месте эксплуатации в соответствии со стандартом IEC 60270;
  • Использование совместно с внешним источником высокого напряжения до 40 кВэфф. (FRIDAVIOLA) синусоидальной формы волны (truesinus®).

Технические характеристики системы диагностики кабелей методом локализации частичных разрядов PD Portable:

Параметр Значение
Блок связи
Максимальное напряжение 40 кВ
Емкость конденсатора связи 10 нФ
Габаритные размеры не более 400 х 330 х 330 мм
Масса не более 20 кг
Измерительный блок
Диапазон напряжений на входе 1 … 38 кВ
Диапазон измерений (скорость распространения 80 м/мкс) 10 … 12800 м
Частота квантования 100 МГц
Минимальный частичный разряд пКл 20 (типовой случай)
Приведенная погрешность определения места ЧР в рабочих условиях 1% длины кабеля
Разрешающая способность по заряду ±0,1 пКл
Разрешающая способность по длине ±0,1 м
Общие данные
Напряжение сети питания 104…127 / 207…253 В
Частота сети питания 45…60 Гц
Потребляемая мощность не более 50 ВА
Габаритные размеры 560 х 550 х 240 мм
Масса не более 15 кг
Интервал рабочих температур -10°C … +50°C, без конденсации влаги
Усиление сигналов частичных разрядов 0 … 75 дБ
Блок управления
Ноутбук Специализированное ПО, беспроводная сеть LAN для связи
Рабочие условия эксплуатации
Температура -20 … +50 °C
Относительная влажность до 90 без конденсации влаги %
Атмосферное давление 86,7…106,7 кПа
Наименование Количество
1 Высоковольтный соединительный модуль 1
2 Транспортный кейс 1
3 Ноутбук 1
4 Кабель питания, длина 2,5 м 1
5 Программное обеспечение BAUR System 3.x 1
6 Блок кабельных барабанов с кабелями длиной 25 м 1
7 Руководство по эксплуатации 1
