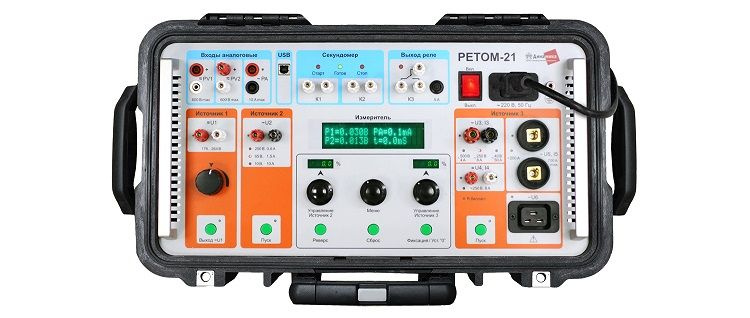

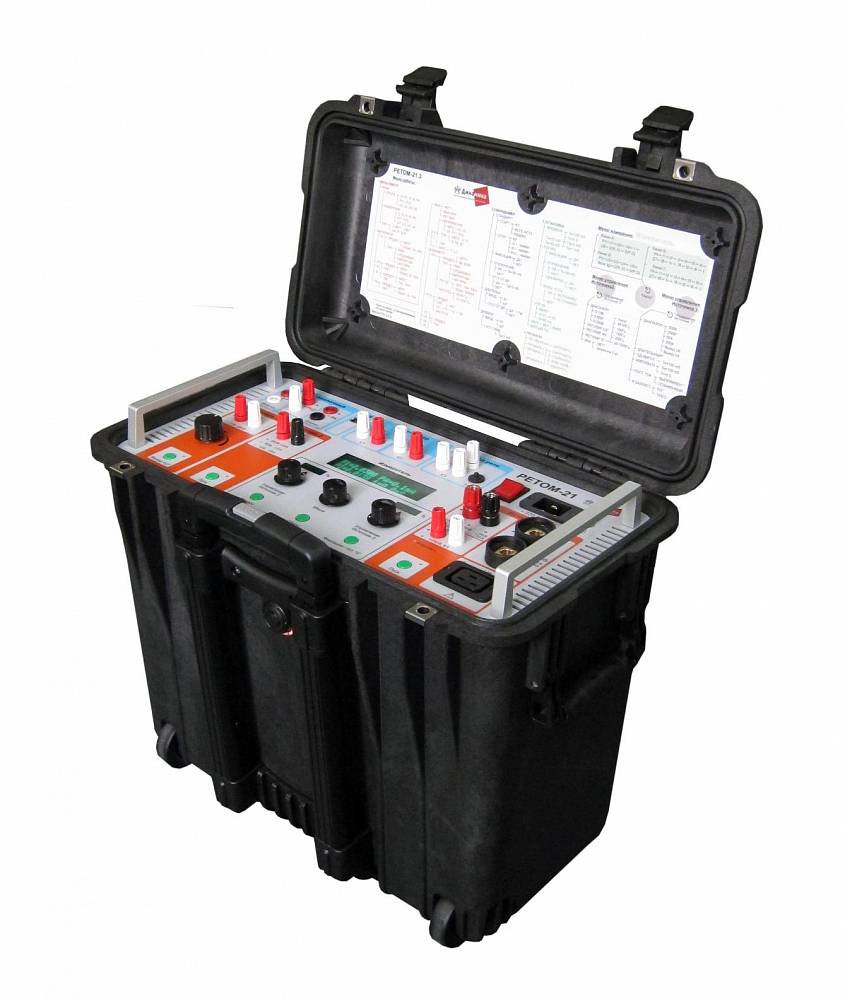

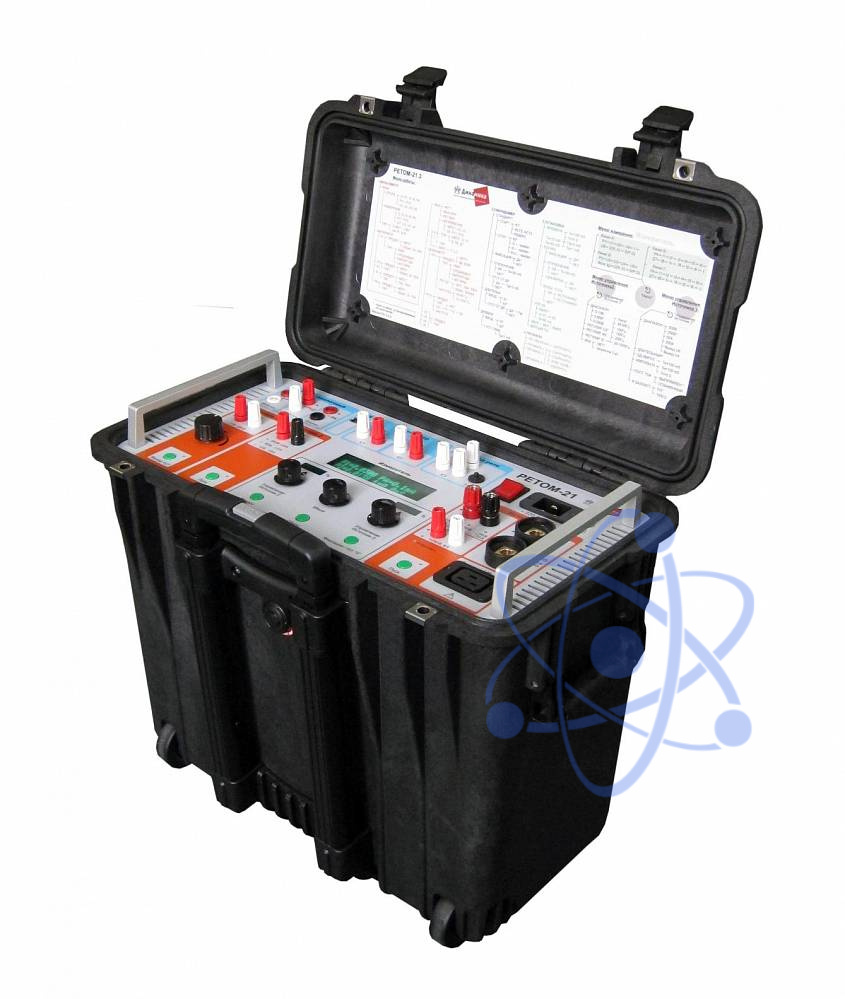

РЕТОМ-21 — устройство испытательное

Производитель

Динамика

Гарантия

60 мес

Межповерочный интервал

48 мес

Артикул

23857

Оригинальный прибор

Декларация о соответствии (EAC)

pdf

Сертификат дилера

jpg

В наличии на центральном складе 1 шт.

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Многофункциональный испытательный комплекс РЕТОМ-21 является незаменимым оборудованием для тестирования и проверки как вторичного, так и первичного электрооборудования при его вводе в эксплуатацию и во время его использования на предприятиях, связанных с электроэнергетикой, нефтегазовой промышленностью и энергохозяйством промышленных предприятий. Цена Ретом 21 делает его выгодной покупкой для компаний, нуждающихся в надежных средствах диагностики.

Область применения

Испытательный комплекс РЕТОМ-21 широко применяется в электротехнической отрасли для выполнения задач по настройке, проверке и калибровке релейной защиты и автоматики (РЗА). Это универсальное устройство, предназначенное для повышения надежности энергосистем на электростанциях, подстанциях и промышленных предприятиях. Оно используется как для традиционных электромеханических реле, так и для современных цифровых систем. Купить Ретом 21 — это разумное решение для тех, кто стремится к безотказной работе электрооборудования.

При помощи РЕТОМ-21 возможно проведение тестирования релейных защит под реальной нагрузкой, имитируя условия их эксплуатации. Прибор выполняет широкий спектр проверок, включая статические, динамические и тестовые, с возможностью точной настройки параметров. Автоматизация процесса тестирования и высокая точность устройства испытательного Ретом 21 позволяют оперативно выявлять неисправности или отклонения, что гарантирует стабильную работу защитных систем и электроснабжения.

Испытательный комплекс Ретом 21 предназначен для тестирования и настройки следующих устройств:

Электромеханические реле (включая реле направленного действия, тока, напряжения, сопротивления, мощности и другие)
Микропроцессорные защитные устройства (для напряжений 6-10-35 кВ)
Устройства защитного отключения (УЗО)
Измерительные трансформаторы тока и напряжения
Системы заземления
Высоковольтные и автоматические выключатели
Низковольтные управления
Контакторы и электромагнитные пускатели.

Особенности и преимущества

Регулировка параметров. Возможность настройки тока, частоты и фазы.
Встроенный мультиметр. Позволяет измерять ток, частоту и угол фазы.
Замер временных характеристик. Измерение для различных реле с диапазоном от 0,0001 до 10 000 секунд.
Регулировка частоты. Минимальный шаг - 1 мГц, диапазон от 20 до 1 000 Гц.
Управление изменением частоты. Позволяет тестировать аппаратуру на АЧР и ЧАПВ.
Электронный регулятор. Устанавливает выходные параметры с шагом 0,1% для повышения точности измерений.
Дополнительные индикаторы. Отслеживают шаг изменения в пределах 0-100%.
Источники питания. 220 В для проверки устройств РЗА в автономном режиме при изменениях напряжения (176-264 В).
Имитация сигналов. Реализация управляемых дискретных сигналов для симуляции контактов «РПВ» и «РПО».
Режимы выдачи. Подача тока и напряжения в длительном, однократном или импульсном режимах для проверки селективности устройств РЗА.
Определение полярности. Проверка обмоток трансформаторов тока и напряжения.
Измерение коэффициента трансформации. Анализ различных мощностей, включая активную и реактивную, а также проверка к.п.д. - cosφ и потерь - tgφ.
Измерение сопротивления нагрузки. Полное, активное и реактивное, начиная с 0,1 мОм.
Тестирование трансформаторов тока. Полноценная проверка функциональности.
Режим работы. Возможно функционирование как автономно, так и под управлением компьютера.
Программный модуль «Ручное управление». Дублирует управления прибора и увеличивает отображение измеряемых параметров.
Автоматическая проверка реле. Поддержка различных типов реле (РТ, РН, РМ, РЧ) и снятие характеристик измерительных трансформаторов.

Испытательный комплекс Ретом 21 может работать с дополнительными модулями, такими как РЕТ-3000, РЕТ-ВАХ-2000, РЕТОМ-6000, РЕТОМЕТР-М2 и РЕТ-МИКРО. Это позволяет расширить функционал устройства для еще более точных и всесторонних испытаний. Купить Ретом 21 стоит и за его удобство - благодаря корпусу из ударопрочного пластика и встроенным колесам с ручкой его удобно транспортировать для работы на объекте.

Испытательный комплекс Ретом 21 — это надежное решение для задач по проверке релейной защиты и автоматики. Он сочетает в себе высокую производительность, точность и удобство в эксплуатации. Цена Ретом 21 полностью соответствует его функциональным возможностям, что делает его одной из лучших покупок для предприятий электроэнергетики. Купить Ретом 21 можно с полной уверенностью в его эффективности и долговечности.

Технические характеристики устройства испытательного Ретом-21:

Источник 1. ВЫХОД «=U1». Регулируемое напряжение постоянного тока
Параметр	Значение
Диапазон регулирования напряжения, В	176 – 264
Номинальная выходная мощность, Вт, не более	220
Размах пульсаций напряжения при Uвых = 220 В и номинальной выходной мощности, %, не более	1
Задержка включения выхода, с, не более	2
Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения	+
Источник 2. ВЫХОД «~U2». Регулируемое напряжение переменного тока
Параметр	Значение
Диапазон работы, выбирается в меню	10	65		250
Диапазоны регулирования выходного напряжения, В	0 – 10	0 – 65		0 – 250
Сила выходного тока, А, не более	10	1,5		0,6
Дискретность установки выходного напряжения, В, не более	0,01	0,08		0,3
Выходная мощность, В·А, не более	100*	100*		150*
Коэффициент нелинейных искажений, %, не более	1,0
Диапазоны воспроизводимых частот, Гц	10 – 45	св. 45 – 55		св. 55 – 1000
Дискретность изменения частоты, Гц, не более	0,5	0,001		0,5
Диапазон изменения фазы, град.	0 – 359,9
Дискретность изменения фазы, град., не более	0,5
Пределы допускаемой абсолютной погрешности воспроизведения частоты в интервале от 45 до 55 Гц, Гц	±0,001
Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения	+
Источник3. ВЫХОДЫ«~U3», «=U4», «~U5», «~U6».
Параметр	Значение
Защита выходной цепи автотрансформатора и входной цепи трансформатора источника – термопрерыватель: - номинальный ток, А	8
Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение
Параметр	Значение
Положение переключателя	"~ 500 В, 4 А"		"~ 250 В, 8 А"		"~ 50 А, 40 В"
Диапазоны регулирования тока, А	0 – 8		0 – 16		0 – 100
Диапазоны регулирования напряжения, В	11 – 500		5,5 – 250		0,9 – 40
Защита выходной цепи – термопрерыватель: - номинальный ток, А	4,5		8		–
Выходная мощность, B·A, не более: - номинальная - в течение 1 мин - в течение 5 с	2000 2500 3600

* Указанная выходная мощность гарантируется в частотном диапазоне от 45 до 55 Гц.

Источник 3. Выход«=U4». Регулируемое постоянное или выпрямленное (несглаженное) напряжение
Параметр					Значение
Положение переключателя					"= 250 В, 8 А"
Пункт в меню работы для постоянного тока Источника 3					"Выпрямленн."		"Сглаженный"
Род тока					выпрямленный		постоянный
Диапазон регулирования напряжения, В					5,4 – 250		7,6 – 350
Диапазон регулирования тока, А					0 – 10		0 – 5
Отключаемый ток, А					8		1
Размах пульсаций напряжения от установленного значения, %, при выходном напряжении 220 В, не более: - при токе 1 А - при токе 5 А					– –		5 15
Номинальная выходная мощность, Вт, не более					2000
Источник 3. ВЫХОД «~U5». Регулируемый переменный ток
Параметр					Значение
Положение переключателя					"~ 200 А, 10 В"
Диапазон регулирования напряжения, В					0 – 10
Выходная мощность, B·A, не более: - номинальная - в течение 1 мин - в течение 5 с - в течении 1 с					2000 2400 3200 4500
Сила выходного тока, А, не более: - длительно - в течение 1 мин - в течение 5 с - в течение 0,5 с					200 300 500* 800*
Источник 3. ВЫХОД «~U6». Регулируемое напряжение переменного тока (ВЫХОД ЛАТР)
Параметр					Значение
Диапазон регулирования выходного напряжения, В					0** – 250
Сила выходного тока, A, не более: - длительно - в течение 1 мин - в течение 5 с - в течение 0,5 c					6 10 20 30
Выходная мощность, B·A, не более: - номинальная - в течение 1 мин - в течение 5 с - в течение 0,5 с					1500 2500* 4500* 6000***
Источник 3. Сопротивление балластное. Максимальные допустимые токи
Диапазон	6 Ohm		150 Ohm			300 Ohm
	Длит.	3 мин	Длит.	3 мин		Длит.		3 мин
~250В, 8А	2 А	2,5 А	0,2 A	0,5 А		0,2 A		0,3 А
~500В, 4A	4 А	5 А	0,5 A	1,0 А		0,4 A		0,6 А
~50A, 40B	25 А	30 А	3,2 A	6,3 А		2,5 A		4,0 А
~200A, 10B	100 А	12 А	12,8 A	25,3 А		10 A		16,1 А

* Ток свыше 300 А измеряется с помощью РЕТ-ДТ.
** Допускается незначительное напряжение, зависящее от изготовления конкретного ЛАТРа.
*** Выходные параметры обеспечиваются при напряжении сети не ниже 200 В.

ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР
Параметр	Значение
Род тока	постоянный / переменный
Амперметр
Пределы измерения силы тока, А	0,25	2,5		10			50			300
Разрешающая способность измерителя тока, А	0,0001	0,001		0,01			0,01			0,1
Минимальное время измерения тока, мс, не более	1
Минимальное допустимое значение измеряемой величины, % предела измерения: - при измерении тока Источника 2 и тока амперметра РА - при измерении тока Источника 3	5 10
Пределы допускаемой абсолютной основной погрешности изме- рения силы тока: - для предела “250 мА”, А - для остальных пределов, А	± [0,015x+0,0015 Xк ] ± [0,01x+0,001 Xк ]
Пределы допускаемой дополнительной погрешности измерения тока, обусловленной изменением тем- пературы окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
Пределы допускаемой дополнительной погрешности измерения тока, обусловленные отклонением час- тоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения
Вольтметр
Пределы измерения напряжения, В	2,5		25			250			500
Разрешающая способность измерителя напряжения, В	0,001		0,01			0,1			0,1
Минимальное время измерения напряжения, мс, не более	1
Минимальное допустимое значение измеряемой величины, % предела	10
Пределы допускаемой абсолютной основной погрешности изме- рения напряжения, В	± [0,005x+0,0005 Xк]
Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленной изменени- ем температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленные отклонени- ем частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения
Входное сопротивление вольтметра, кОм, не менее	500
Частотомер
Диапазоны (пределы) измерения частоты, Гц	20-45	св. 45-55			св. 55-100			cв. 100- 5000
Разрешающая способность измерения частоты, Гц	0,01	0,001			0,01			0,1
Минимально допустимое значение уровня сигнала при измерении частоты: - в диапазоне от 20 до 250 Гц - напряжение, % предела измерения - ток, % предела измерения - в диапазоне от 250 до 1000 Гц - напряжение, % предела измерения - ток, % предела измерения - в диапазоне от 1000 до 5000 Гц - напряжение, % предела измерения - ток, % предела измерения	10 10 (но не менее 50 мА) 10 (но не менее 0,5 В) 10 (но не менее 100 мА) 10 (но не менее 1 В) 10 (но не менее 200 мА)
Пределы допускаемой абсолютной погрешности измерения час- тоты напряжения в диапазоне св. 45 до 55 Гц, Гц	±0,01
Пределы допускаемой абсолютной погрешности измерения час- тоты напряжения в диапазоне от 20 до 45 Гц и св. 55 до 5000 Гц, Гц	±0,0005x
Пределы допускаемой абсолютной погрешности измерения час- тоты тока, Гц	±0,001x

Фазометр
Диапазон измерения угла сдвига фаз, град.	0-359,9
Разрешающая способность измерения фазы, град.	0,1
Минимально допустимое значение уровня сигнала при измерении фазы: - напряжение, % предела измерения - ток, % предела измерения	10 (но не менее 2,5 В) 10 (но не менее 50 мА)
Пределы допускаемой приведенной погрешности измерения угла сдвига фаз относительно напряжений Источника 3 (U3,U5) или напряжения PV2, % предела измерения	±0,5
Пределы допускаемой приведенной погрешности измерения угла сдвига фаз относительно токов (I2, I3, PA), % предела измерения: - для предела “250 мА” - для остальных пределов	±1,5 ±1,0
Пределы допускаемой дополнительной погрешности измерения фазы, обусловленные отклонением частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения
Дополнительно рассчитываемые параметры
Активная мощность	P
Реактивная мощность	Q
Полная мощность	S
Сопротивление	Z
- активная составляющая	R
- реактивная составляющая	XL/XC
Тангенс угла потерь	TG
КПД (коэффициент мощности)	CОS

Примечание – В формулах абсолютной погрешности приняты обозначения:
Xк – конечное значение диапазона (предел) измерения соответствующей величины;
x – измеренное значение соответствующей величины.

ВСТРОЕННЫЙ ЦИФРОВОЙ СЕКУНДОМЕР
Параметр	Значение
Пределы измерений	999,9мc	99,99c	999,9c	9999c
Разрешающая способность	0,1мc	0,01c	0,1c	1c
Пределы допускаемой абсолютной погрешности измерения вре- мени	±1мc	±0,01c	±0,1c	±1c
Возможность измерения временных параметров: - время срабатывания - время возврата - длительность замкнутого (разомкнутого) состояния - разновременность срабатывания и отпускания контактов - длительность дребезга контактов	+ + + + +
Дискретные входы: - тип дискретных входов	"сухой контакт"; контакт с потенциалом до + 300 В
Дискретный выход: -тип дискретных выходов -защита цепи дискретного выхода - термопрерыватель: -номинальный ток, А	контакт с нагрузочной способностью до ~5А, 250В и =5А, 30В 4,5

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Параметр	Значение
Режим одиночного импульса работы Источника 3
- диапазон изменения времени выдачи одиночного импульса	20 – 100 мс с шагом 20 мс
	100 – 1000 мс с шагом 100 мс
	1 – 10 с с шагом 1с
- уставка заводская, мс	100
Импульсный режим работы Источника 3
- диапазон изменения времени выдачи и времени паузы импульсов	20 – 100 мс с шагом 20 мс
	100 – 1000 мс с шагом 100 мс
	1 – 5 с с шагом 1с
- уставка заводская времени выдачи, мс	500
- уставка заводская времени паузы, с	5
Измерение в импульсных режимах
- весь диапазон 20 мс – 10 с	любой ручной предел измерения
- для диапазона 20 – 300 мс	предел "2,5 В" входов PV1, PV2; предел "300 А" выхода I5; предел "10 А" входа PA
- для диапазона 400 мс – 10 с	все пределы выходов U3-U6, I3, I5; входов PV1, PV2, PA
Фиксация по току (от измерителей PV1, PV2, PA, I2, I3, I5)
- сигнал останова счета для входов PV1 и PV2 (предел по умолчанию "2,5 В")	уменьшение напряжения до уровня 0,1 предела (0,25 В для предела "2,5 В")
- сигнал останова счета для входа PA и выходов I2, I3, I5	уменьшение тока до уровня 0,1 предела (1 А для предела "10 А")
- дискретность измерения, мс	2,5
Фильтр отстройки от вибрации контакта входов секундомера:
- диапазон изменения постоянной времени, мс	1 – 40
- уставка заводская, мс	3
Измерение времени дребезга контактов:
- диапазон изменения задержки фиксации замыкания контактов, мс	0,1 – 10,0
- уставка задержки заводская, мс	1,0

Примечание – Значения временных интервалов импульсного режима даны для частоты сети 50 Гц.

Рабочие условия применения
Параметр	Значение
Диапазон рабочих температур, °С	от - 20 до + 50
Температура нормальных условий, °С	20 ± 5
Температура транспортирования, °С	от - 50 до + 50
Температура хранения, °С	от 5 до 40
Относительная влажность воздуха при 25 °С, %, не более	80
Высота над уровнем моря, м, не более	1000
Группа условий эксплуатации по ГОСТ 17516.1-90	М23
Питание устройства: - частота однофазной сети, Гц - напряжение сети, В	45 – 65 187 – 264
Общие технические данные
Параметр	Значение
Степень защиты по ГОСТ 14254-96: - оболочки - выходных клемм	IP20 IP00
Требования безопасности по ГОСТ Р 52319-2005: - изоляция - категория измерений (категория перенапряжения) - степень загрязнения микросреды	основная CAT II 2
Испытательное напряжение электрической прочности изоляции *, В: - цепей сетевого питания относительно корпуса - токоведущих частей Источника 1, Источника 2 относительно цепей сетевого питания / корпуса - токоведущих частей Источника 3 относительно цепей сетевого питания / корпуса - входов «К1», «К2» секундомера относительно цепей сетевого питания / корпуса и относительно друг друга - между токоведущими частями (относительно друг друга)	1500 1500 1500 1500 1500
Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями устройства, МОм, не менее	40
Защита от поражения электрическим током по ГОСТ 12.2.007.0-75	класс I
Класс оборудования по ЭМС (в соответствии с ГОСТ Р 51522-99)	класс А
Номинальная потребляемая мощность, В · А, не более	3000
Сила потребляемого тока, А, не более	30
Масса устройства, кг, не более	27
Габаритные размеры устройства, мм, не более	560 х 460 х 300
Характеристики надежности
Параметр	Значение
Средний срок службы устройств, лет, не менее	30
Средняя наработка на отказ, ч, не менее	10000
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, лицензированным специалистом, ч, не более	8

№	Наименование	Количество
1	Устройство измерительное параметров релейной защиты РЕТОМ-21.3	1
2	Кабель сетевой	1
3	Сумка ЗИП	1
4	Кабель общего назначения КОН-04	6
5	Кабель силовой КС-03.04 белый	1
6	Кабель силовой КС-03.04 черный	1
7	Кабель силовой КС-03.05 белый	1
8	Кабель силовой КС-03.05 черный	1
9	Кабель силовой КС-04.02 красный	1
10	Кабель силовой КС-04.02 черный	1
11	Кабель заземления	1
12	Переходник КП-01	2
13	Переходник КП-02	2
14	Переходник КП-04	2
15	Кабель информационный USB A-B	1
16	Концеватель типа «крокодил» K267D	4
17	Концеватель типа «крокодил» K267B (RD)	2
18	Изолятор «крокодила» красный	2
19	Изолятор «крокодила» черный	2
20	Концеватель «U-образный» красный	2
21	Концеватель «U-образный» черный	2
22	Гайка барашковая М6 DIN 315	2
23	Винт М6х16 DIN 7985 п/сфера	2
24	Шайба 6 DIN 9021 увеличенная	4
25	Ведомость эксплуатационных документов	1
26	Ведомость ЗИП	1
27	Паспорт	1
28	Руководство по эксплуатации	1
29	Методика поверки	1
30	Руководство пользователя	1
31	Диск с программным обеспечением	1

РЕТОМЕТР-М2

— цифровой вольтамперфазометр

Под заказ

Реестр СИ РК

Запросить цену

РЕТ-3000

— нагрузочный трансформатор

Под заказ

Запросить цену

РЕТ-ДТ

— преобразователь измерительный токовый на 30 000 А

Под заказ

Запросить цену

СПУ

— стойка приборная универсальная с аксессуарами

Под заказ

Запросить цену

РЕТ-МИКРО

— блок выпрямительный и усилитель дифференциальный для РЕТОМ-21 и РЕТОМ-25

Под заказ

Запросить цену

РЕТ-ВАХ-2000

— измерительно-трансформаторный блок

Под заказ

Запросить цену

РЕТОМ-6000

— прибор для проверки электрической прочности изоляции

Под заказ

Запросить цену

Документация для РЕТОМ-21 — устройство испытательное

Эксперт рынка измерительного оборудования

Поставляем сертифицированные приборы для диагностики испытаний и контроля электрооборудования. Работаем как с крупными, так и с небольшими компаниями: лабораториями, промышленными предприятиями, строительными и энергетическими компаниями.

Больше 10 лет на рынке электрооборудования

Официально работаем с 250 заводами

Доставка в любую точку Казахстана

РЕТОМ-21 — устройство испытательное

РЕТОМ-21 — устройство испытательное

Область применения

Особенности и преимущества

Технические характеристики устройства испытательного Ретом-21:

Документация для РЕТОМ-21 — устройство испытательное

Похожие товары

Эксперт рынка измерительного оборудования
