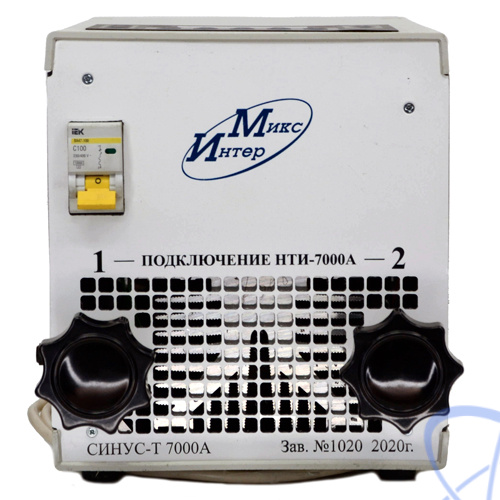

СИНУС-Т 7000А — комплект для испытания автоматических выключателей переменного тока

Производитель

ИнтерМикс

Гарантия

12 мес

Артикул

23430

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание СИНУС-Т 7000А

Комплект СИНУС-7000 наиболее эффективен при испытании мощных АВ. Рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 160 до 630 А, а также при испытании тепловых расцепителей с номинальным током от 160 до 2000 А.

Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере. Форма испытательного тока синусоидальная частотой 50 Гц.

Особенности комплекта для испытания выключателей СИНУС-7000:

Испытание электромагнитного расцепителя автоматических выключателей;
Испытание теплового расцепителя автоматических выключателей;
Испытание полупроводникового расцепителя автоматических выключателей;
Большой, легко читаемый жидкокристаллический дисплей;
Хорошее качество комплектов и эргономичность измерений в сочетании с портативностью.

Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 7000А:

Параметр	Значение
Диапазон регулирования и измерения испытательного тока, А	70 - 7000
Форма испытательного тока	синусоидальная частотой 50 Гц
Режимы работы	кратковременный (импульсный); длительный
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, мс	20 ... 5000
Диапазон задания и измерения длительности протекания тока и времени отключения АВ в длительном режиме, с	0,02 ... 300
Мощность, потребляемая комплектом из сети, кВА в кратковременном режиме (I_исп = 7000А), не более в длительном режиме (I_исп = 2000А), не более	40 12
Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более	не более ±3
Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора	При 700 А - 300 с; при 3500 А - 60 с; при 7000 А - 5 с
Общие характеристики
Питание	220+22 В частотой 50 Гц
Сила тока в кратковременном режиме при максимальном испытательном токе (I_исп=7000 А), А	не менее 180
Максимальное значение силы тока, потребляемого из сети, А	не более 180
Время установления рабочего режима, мин	не более 1
Габаритные размеры (ДхШхВ), мм	520х200х400
Масса, кг	40

№	Наименование	Количество
1	Измеритель и источник тока СИНУС-Т 7000А	1
2	Провод силовой 0,85 м сечением 240 мм²	1
3	Аттестат	1
