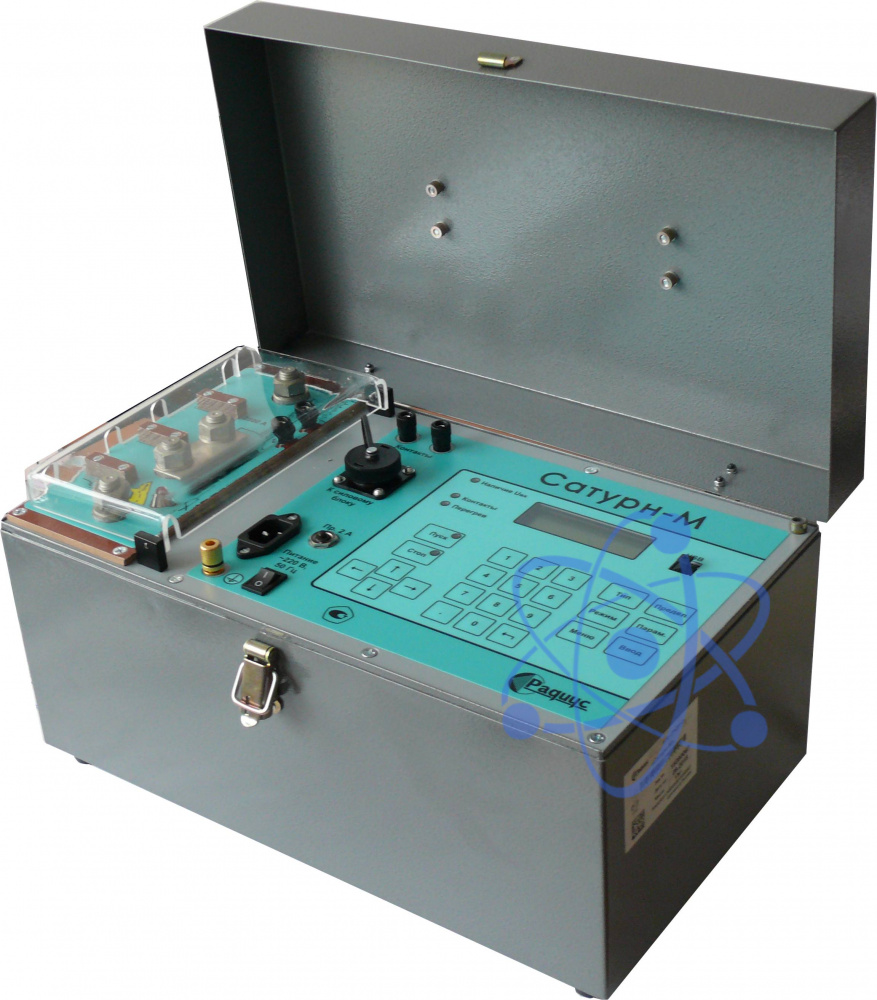

САТУРН-М — устройство для проверки автоматических выключателей (до 2 кА)

Распечатать Сохранить в PDF Артикул: 20311

Производитель:
РАДИУС

Гарантия:
12 мес.

Межповерочный интервал:
12 мес.

Реестр ГСИ РК:
до 08.06.2017 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение устройства для проверки автоматических выключателей (до 2 кА) Сатурн-М:

Комплектные испытательные устройства Сатурн-М и Сатурн-М1 предназначены для проверки характеристик автоматических выключателей переменного тока с электро-магнитными и тепловыми расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.

Устройства Сатурн-М и Сатурн-М1 могут быть использованы для проверки отдельных типов релейной защиты.

Устройство Сатурн-М состоит из одного блока. Устройство предназначено для проверки выключателей током до 2000 А с электромагнитными и тепловыми расцепителями.

Функции устройства для проверки автоматических выключателей (до 2 кА) Сатурн-М:

Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения;
Выдача регулируемого тока;
Измерение действующего значения тока и времени срабатывания проверяемого автомат;
Автоматический контроль работоспособности основных узлов устройства при включении питания;
Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.

Технические характеристики устройства для проверки автоматических выключателей (до 2 кА) Сатурн-М:

Параметр	Значение
Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока: - напряжением, В - частотой, Гц	220 50
Диапазон допустимого напряжения питания, В	от 187 до 242
Мощность, потребляемая блоком из сети, Вт, не превышает	20
«Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А	от 25 до 2000
«Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя к сети переменного тока напряжением 220/380 через внешний трансформатор «НТ-12», А	от 125 до 8000
Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А	от 0,025 до 25 от 0,25 до 250 от 2,5 до 2500
Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА	от 0,01 до 99,99
Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более	±(1,5 + 3 ед. мл. разр.)
Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более	±(1,5 + погрешность ТТ+ 3 ед. мл. разр.)
Диапазон задания длительности протекания тока, с	от 0,02 до 7200
Диапазоны измерения времени срабатывания, с	от 0,001 до 0,999 от 1,00 до 99,99 от 1 до 7200
Пределы допустимой абсолютной погрешности измерений времени: - для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают - для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают	±0,01 ±0,02
Пределы основной относительной погрешности измерений времени: - при измерении величин от 1 до 100 с, % - при измерении величин более 100 с, %	±(1 + 3 ед. мл. разр.) ±(2 + 3 ед. мл. разр.)
Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм	400x235x230
Масса блока «Сатурн-М» не превышает, кг	13
