Назначение нагрузочного трансформатора НТ-12:

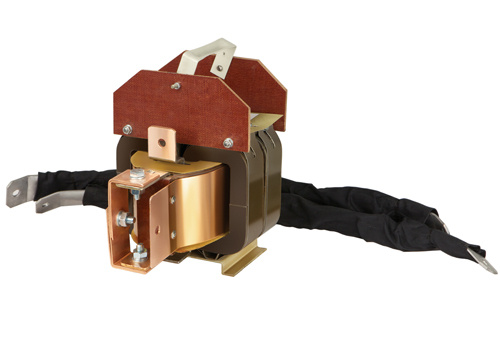

Малогабаритный трансформатор нагрузочный НТ-12 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током до 12 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.
Описание нагрузочного трансформатора НТ-12:
Трансформатор нагрузочный НТ-12 может работать как в автономном режиме, так и в составе с комплектным испытательным устройством серии Сатурн. При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Кроме этого, обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.
Конструкция обмоток трансформатора позволяет подключать их последовательно или параллельно в зависимости от напряжения питающей сети (220 или 380 В) и внутреннего сопротивления нагрузки.
При применении трансформатора совместно с устройством Сатурн-М обеспечивается:
- малая нагрузка на сеть при получении больших токов;
- электробезопасность за счет разделения первичной и вторичной цепей с гальванической развязкой;
- отсутствие износа и подгорания контактов проверяемого аппарата за счет исключения коммутации высоких напряжений;
- широкий диапазон выходных токов от нескольких десятков до тысяч ампер;
- малые габариты и удобство транспортировки к месту проверки.
Рекомендуется при измерении тока пользоваться измерительным преобразователем ТМ 0,66Р, обеспечивающим непосредственное измерение тока до 3 кА, а в специальной схеме — до 12-15 кА. При этом устройство Сатурн-М автоматически пересчитывает измеренное значение тока в истинное с учетом всех необходимых коэффициентов.
Устройство комплектуется двумя токопроводами длиной 0,7 м и сечением 240 мм2.
